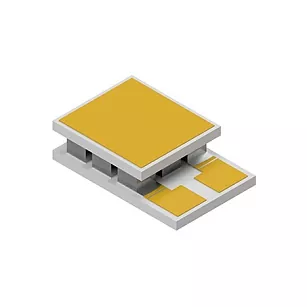

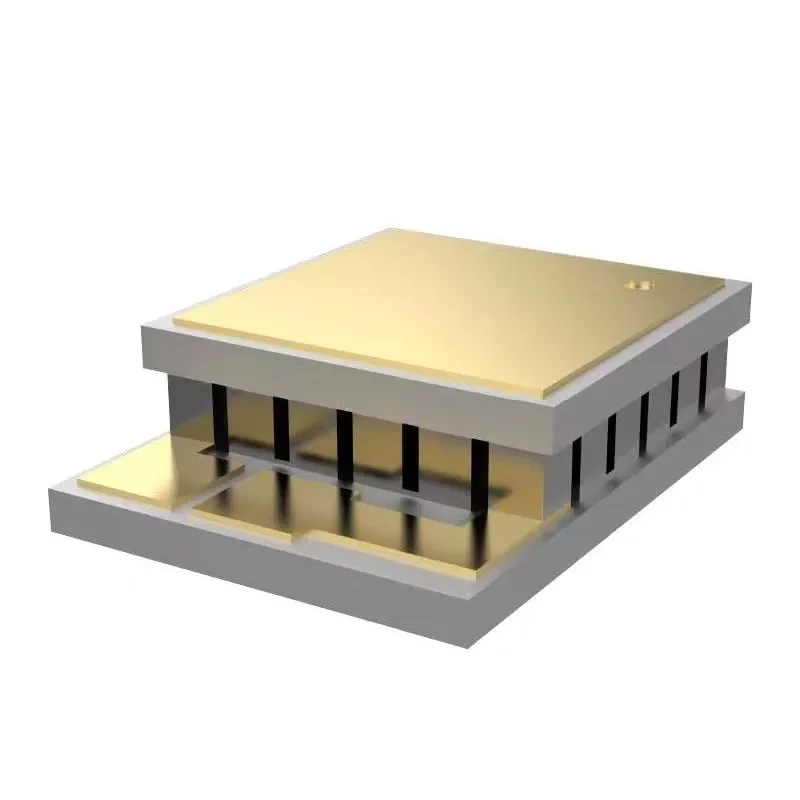

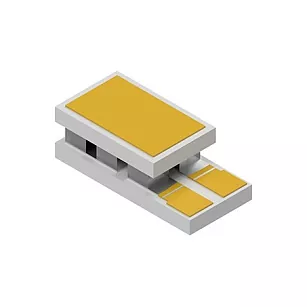

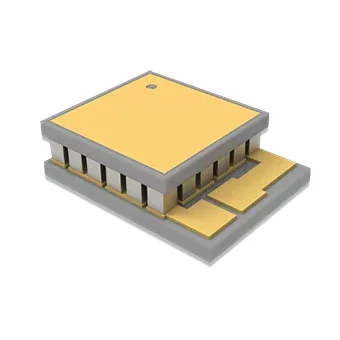

Mikro termoelektriska kylare för optoelektroniska

X-Meritan omfattar kapacitet inom termoelektrisk materialutveckling, termoelektrisk kylare (TEC) komponenttillverkning och termisk lösningsdesign. Dessa termoelektriska mikrokylare för optoelektroniska enheter använder Peltier-effekten för aktiv kylning eller uppvärmning, vilket eliminerar behovet av kompressorer, köldmedier eller rörliga mekaniska delar. De är lämpliga för temperaturkänsliga komponenter som laserdioder, optiska kommunikationsenheter, fotodetektorer, lidarmoduler och andra kompakta optoelektroniska komponenter.

Drag:

●  Miniatyriserad design, lämplig för optoelektronisk och precisionselektronikförpackning med begränsad utrymme.

●  Stöder exakt temperaturkontroll, vilket hjälper till att minska effekten av temperaturdrift på enhetens prestanda.

●  Kylstruktur i fast tillstånd, inga rörliga delar, vilket säkerställer stabil och pålitlig långtidsdrift.

●  Högtemperaturkapacitet: Lämplig för applikationer som kräver stabil temperaturkontroll under förhöjda omgivningstemperaturer.

●  Inga vibrationer eller mekaniskt brus: Solid-state-strukturen är lämplig för optiska precisionssystem och känslig mätutrustning.

●  RoHS-kompatibel, underlättar tillämpning i globala marknadsprojekt.

Applikationsscenarier:

●  Temperaturkontroll för optiska kommunikationsenheter, särskilt perifer temperaturkontroll för laserdioder, DFB:er, EML:er och TOSA/ROSA.

●  Temperaturstabilisering av LiDAR-sändare och mottagare.

●  Ljuskällor och avkänningsenheter i medicinsk testutrustning.

●  Optiska precisionstestbänkar och laboratoriekalibreringsplattformar.

●  Förpackningsapplikationer som kräver liten storlek, låg vibration och snabb respons.

Specifikationer och anpassning

Urvalskriterier

När du väljer Micro Thermoelectric Coolers för Optolectronic, överväg följande parametrar:

Mått: Anpassad baserat på enhetens bas och monteringskammare

Tjocklek: Måste balansera termiskt motstånd, klämkraft och monteringsutrymme

Maximal driftström: Måste matcha frekvensomriktarens strömförsörjning och temperaturregleringsstrategi

Maximal temperaturskillnad (Delta Tmax): beror på kylflänsens förhållanden i den varma änden

Värmepumpkapacitet (Qmax): bestämmer hur mycket värme som kan tas bort

Motstånd och spänning: Påverkar drivförluster och kontrollnoggrannhet

Vid anpassning bekräftar vi:

Värmekällans dimensioner: Laserchip, TO-paket, mikrosensor eller integrerad optoelektronisk modul.

Gränssnittsmaterial: Nickelplätering, lödkompatibilitet eller speciella metalliseringskrav.

Drifttemperaturintervall: Stabilisering av rumstemperatur, lågtemperaturdrift eller högtemperaturkompensation.

Strukturella krav: Ultratunn konstruktion, högre värmepumpstäthet eller andra utrymmesbegränsningar.

Tekniska specifikationer

Varför välja X-Meritan?

Miniatyr TEC-design: Mikro-TEC så små som 1,5 × 1,1 mm, med en minsta tjocklek på 0,65 mm.

Hög värmepumpdensitet: Upp till cirka 43 W/cm², lämplig för kompakta applikationer med högt värmeflöde.

Termoelektriska materialexpertis: Intern termoelektrisk materialutveckling stöder optimerad TEC-prestanda och applikationsspecifika konstruktioner.

Anpassade TEC-lösningar: Anpassade dimensioner, elektriska egenskaper, materialkonfiguration, metallisering och anslutningsstrukturer baserat på applikationskrav.

Från prototyp till produktion: Stöd från termisk design och prototyputveckling till testning och volymproduktion.

Vanliga frågor

Varför är denna produkt bättre lämpad för optoelektroniska enheter än vanliga kylflänsar?

Standard kylflänsar ger endast passiv kylning, så enhetens temperatur varierar med förändringar i omgivningstemperaturen. Mikro termoelektriska kylare, å andra sidan, kontrollerar aktivt temperaturen, vilket bringar driftstemperaturen tillbaka inom målområdet, vilket gör dem idealiska för optoelektroniska system som är känsliga för temperaturdrift.

Vad ska prioriteras i laserdiodprojekt?

Fokus bör inte enbart ligga på själva kylplattan, utan på hela den termiska banan: värmekällans kontakt, gränssnittsmaterial, kylflänsdesign och om drivströmmen är korrekt anpassad.

Kan X-Meritan anpassa storleken på en termoelektrisk kylare (TEC)?

Ja. X-Meritan kan utvärdera anpassade storlekar och konfigurationer baserat på tekniska ritningar, prover eller applikationsspecifikationer. Anpassning inkluderar dimensioner, elektriska egenskaper, P/N-materialkonfiguration, anslutningsstruktur och gränssnittskrav.
