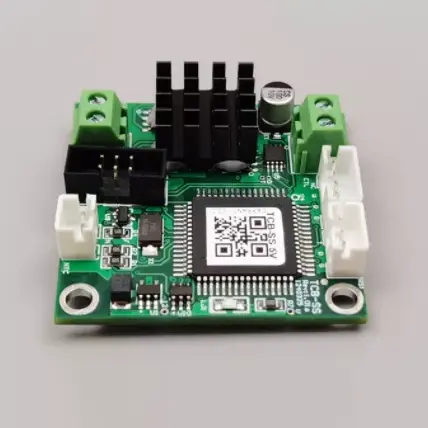

X-Meritan tillverkar TCB-SS-temperaturregulator med ultrakompakt storlek och designad för mikro-TEC-applikationer där kortutrymme, temperaturstabilitet och kontrollerad TEC-utgång måste beaktas tillsammans. TCB-SS integrerar temperaturavkänning och TEC-drift på ett litet styrkort, vilket gör att en Micro TEC kan regleras genom en återkopplingsbaserad temperaturkontrollslinga.
Regulatorn är designad kring ett kompakt kortformat snarare än en generell temperaturstyrningsarkitektur. Den använder en 10K NTC-sensor som standardtemperaturavkänningsingång och stöder en standard TEC-spänning på 4,5V med en maximal TEC-ström på 3A, vilket gör kortet lämpligt för miniatyrvärmehanteringssystem.
|
Kortets matningsspänning (DC) |
5V ±10 % |
|
Effektivitet |
>94 % |
|
TEC-spänning |
4,5V (standard) |
|
TEC-ström |
3A (max) |
|
Temperaturkontrollsensor |
10K NTC (standard B-värde: 3950) |
|
Temperaturkontroll noggrannhet |
0,01° |
|
Ställ in temperaturnoggrannhet |
0,01° |
|
Temperaturkontroll mätområde |
-60°C till +170°C |
|
Styr temperaturområde |
-20°C till +100°C |
|
Fabriksinställning |
25°C |
10K NTC känner av temperaturförändringar och skickar signalen till regulatorn.
Regulatorn jämför den uppmätta temperaturen med målvärdet och reglerar Micro TEC-utgången genom PID-kontroll.
Kontinuerlig utgång justerar TEC-frekvensomriktaren under drift istället för att bara förlita sig på enkel på/av-omkoppling.
TCB-SS-temperaturregulatorn med ultrakompakt storlek och designad för mikro-TEC är utformad för Micro TEC-system med begränsat installationsutrymme, som mäter 4 cm × 4 cm × 1,28 cm.
Regulatorn ger 0,01°C temperaturkontrollnoggrannhet och 0,01°C inställd temperaturnoggrannhet för exakt termisk reglering.
Med utgångsverkningsgrad över 94 % ger regulatorn effektiv TEC-körning i kompakta temperaturkontrollsystem.
Standard TEC-spänning är 4,5V, med en maximal TEC-ström på 3A, för kompatibla Micro TEC-applikationer.
Standardgivaren är en 10K NTC med ett B-värde på 3950, vilket ger temperaturåterkoppling för reglerslingan.
Temperaturkontrollmätområdet är -60°C till +170°C, medan det specificerade temperaturintervallet är -20°C till +100°C.
Inbyggda funktioner inkluderar överström, överspänning, temperaturbegränsning och TEC-öppning/kortslutningsdetektering för att övervaka styrenheten och anslutna TEC under drift.
|
Punkt |
Standardkonfiguration |
|
TEC typ |
Micro TEC |
|
TEC-spänning |
4,5V Standard |
|
TEC Aktuell |
3A Max |
|
Temperatursensor |
10K NTC |
|
NTC B-värde |
3950 Standard |
|
Styrelseförsörjning |
5V ±10% DC |
|
Kontrollområde |
-20°C till +100°C |
Före integrering bör TEC:s elektriska krav, NTC-egenskaper, måltemperatur och kortets matning kontrolleras mot regulatorns specifikationer.
TCB-SS-temperaturregulatorn med ultrakompakt storlek och designad för mikro-TEC ger kompakt temperaturkontroll för optiska moduler där stabila termiska förhållanden krävs.
Den kan driva en kompatibel Micro TEC för att reglera temperaturen på laserdioder i kompakta optiska system.
Den kompakta styrenheten är lämplig för laboratorieinstrument som kräver Micro TEC-baserad temperaturreglering inom begränsat installationsutrymme.
TCB-SS stöder temperaturkontroll i kompakta diagnostiska enheter där kortstorlek och termisk reglering är viktiga designfaktorer.
Regulatorn kan integreras med Micro TEC-system för temperaturreglering av temperaturkänsliga infraröda detektorer och CCD-sensorer.
S1: Temperaturregulatorn TCB-SS med ultrakompakt storlek och designad för mikro-TEC är designad för mikro-TEC-applikationer. Den anslutna TEC-enheten bör kontrolleras mot den specificerade 4,5V standard-TEC-spänningen och 3A maxström.
S2: Standardkonfigurationen för temperaturavkänning är en 10K NTC med ett B-värde på 3950. Andra sensorkrav bör bekräftas under projektspecifikationen.
A3: Temperaturkontrollmätområdet är -60°C till +170°C, medan det specificerade temperaturintervallet för kontroll är -20°C till +100°C. Mätområdet anger temperaturavkänningsförmågan, medan kontrollområdet definierar det specificerade temperaturregleringsområdet.
A4: Kortets matningsspänning är 5V ±10% DC. Systemet bör tillhandahålla en lämplig strömkälla som förblir inom detta specificerade ingångsområde.
A5: Den maximala specificerade TEC-strömmen är 3A, med en standard TEC-spänning på 4,5V. Den faktiska anslutna TEC bör väljas i enlighet med dess elektriska krav och regulatorns gränser.
A6: Den specificerade temperaturkontrollnoggrannheten är 0,01°C, och den inställda temperaturnoggrannheten är också specificerad som 0,01°C.
A7: Regulatorn inkluderar överströmsskydd, överspänningsskydd, temperaturbegränsning och TEC-detektering av öppen krets och kortslutning.
