En konstruktionsingenjör prototypar en kompakt medicinsk provkylare med hjälp avTermoelektriska kylare. Den kalla sidan når måltemperaturen inom några minuter under bänktestning. Men när enheten är installerad i sitt hölje, börjar temperaturen på den kalla sidan att glida uppåt och stabiliseras aldrig. Ingenjören kontrollerar TEC-strömmen, isoleringen och styrslingan. Allt verkar korrekt. Problemet är inte alls på den kalla sidan. Det är på den heta sidan. Värmen som avvisas av TEC avlägsnas inte effektivt, och den värmen leds tillbaka genom modulen, vilket försämrar dess kylkapacitet. Detta är det enskilt vanligaste misstaget i termoelektrisk kyldesign, och det är ett kostsamt sådant. För inköpsingenjörer och produktutvecklare är att förstå varför värmeavvisning på den heta sidan är avgörande skillnaden mellan en produkt som fungerar och en som misslyckas på fältet.
Den här guiden är skriven för köpare och ingenjörer som köper termoelektriska kylare och tillhörande komponenter för värmehantering. Vi kommer att förklara den termiska balansen för en TEC, varför den heta sidan är den begränsande faktorn för kylprestanda, hur kylfläns och fläktval påverkar resultatet, vilka specifikationer som ska inkluderas i en inköpsorder och hur man utvärderar en leverantör. Vi kommer också att tillhandahålla detaljerade produktparametrar från vår fabrik på Fuzhou X-Meritan Technology Co., Ltd. Oavsett om du designar en dryckskylare, en lasermodul, en medicinsk utrustning eller ett elektronikhölje, hjälper den här guiden dig att specificera ett termoelektriskt kylsystem som fungerar tillförlitligt.

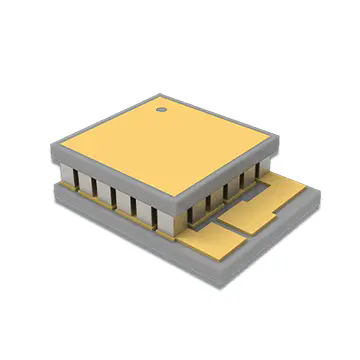

En termoelektrisk kylare, även känd som en Peltier-modul, är en solid-state värmepump som flyttar värme från ena sidan av enheten till den andra när en elektrisk ström appliceras. Modulen består av en uppsättning halvledarpellets, typiskt vismuttellurid, placerade mellan två keramiska substrat. När ström flyter genom pellets absorberar elektroner värme vid en korsning och släpper ut den vid en annan. Den sida som absorberar värme blir kall, och den sida som avger värme blir varm. Det finns inga rörliga delar, inga köldmedier och inga kompressorer. Modulen är kompakt, tyst och kan styras med precision. Tabellen nedan sammanfattar de grundläggande driftsegenskaperna för en termoelektrisk kylare.
| Parameter | Beskrivning | Typiskt värde |
| Verksamhetsprincip | Peltiereffekt (värmepumpning via ström) | Solid state, inga rörliga delar |
| Kall sida | Absorberar värme från lasten | Temperatur under omgivningstemperatur |
| Hot Side | Avger värme till omgivningen | Temperatur över omgivningen |
| Värmepumpad (Qc) | Kylkapacitet | Beror på modulstorlek och ström |
| Ingångseffekt (stift) | Elektrisk ström förbrukad | Beror på spänning och ström |
| Värmeavvisad (Qh) | Qc + Pin | Alltid större än Qc |
| POLIS | Qc / Pin | Typiskt 0,3 - 0,7 |
PåFuzhou X-Meritan Technology Co., Ltd., vår fabrik tillverkar termoelektriska kylare för ett brett utbud av kylapplikationer. Vi förstår att modulen bara är en del av systemet. Värmeavvisningen på den heta sidan är lika viktig, och vi samarbetar med våra kunder för att säkerställa att hela termiska systemet är designat för framgång.
Den grundläggande anledningen till att den heta sidan är den begränsande faktorn är termodynamikens första lag. En termoelektrisk kylare förstör inte värme; den flyttar den. Värmen som absorberas på den kalla sidan (Qc) plus den elektriska effekt som förbrukas av modulen (Pin) måste kasseras på den heta sidan (Qh). Förhållandet är enkelt: Qh = Qc + Pin. Detta gör att den varma sidan alltid har mer värme att kassera än den kalla sidan absorberar. I en typisk modul som arbetar med en COP på 0,5 är värmen som avvisas på den heta sidan tre gånger kylkapaciteten. Om den heta sidan inte kan avvisa denna värme, stiger temperaturen på den heta sidan. Och när temperaturen på den heta sidan stiger, ökar temperaturskillnaden över modulen, vilket minskar kylkapaciteten och effektiviteten hos modulen. Tabellen nedan illustrerar den termiska balansen för en typisk TEC.
| Parameter | Värde | Notera |
| Kylkapacitet (Qc) | 50 W | Värme absorberas på den kalla sidan |
| Ingångseffekt (stift) | 100 W | Elektrisk ström till modulen |
| Värmeavvisad (Qh) | 150 W | Qc + Pin |
| POLIS | 0.5 | Qc / Pin |
| Värmeavvisningsförhållande | 3:1 | Qh / Qc |
På vår fabrik hjälper vi våra kunder att förstå denna termiska balans. Vi tillhandahåller detaljerade prestandakurvor som visar hur kylkapaciteten förändras med temperaturen på varma sidan. Vi ger också vägledning om kylflänsstorlek och val av fläkt för att säkerställa att den varma sidan kan avvisa den erforderliga värmen. Vårt mål är att hjälpa våra kunder att designa ett system som uppnår den önskade temperaturen på den kalla sidan på ett tillförlitligt sätt.
När värmeavvisningen på den heta sidan är otillräcklig uppstår en kaskad av negativa effekter. Den första effekten är en ökning av temperaturen på den varma sidan. Detta minskar temperaturskillnaden som modulen kan upprätthålla, vilket gör att temperaturen på den kalla sidan stiger. Den andra effekten är en minskning av kylkapaciteten. När temperaturen på den heta sidan stiger, minskar modulens förmåga att pumpa värme. Den tredje effekten är en ökning av strömförbrukningen. Modulen måste arbeta hårdare för att hålla den kalla sidans temperatur, vilket ökar ineffekten. Den fjärde effekten är en minskning av tillförlitligheten. Höga varma temperaturer påskyndar nedbrytningen av modulen och de termiska gränssnittsmaterialen. I extrema fall kan modulen överhettas och misslyckas. Tabellen nedan sammanfattar effekterna av otillräcklig värmeavvisning.
| Effekt | Orsaka | Följd |
| Temperaturhöjning på heta sidan | Otillräcklig kylfläns eller fläktkapacitet | Minskad kylprestanda |
| Nedgång i kylkapacitet | Ökad temperaturskillnad | Den kalla sidan kan inte nå måltemperaturen |
| Ökning av strömförbrukningen | Modulen arbetar hårdare för att kompensera | Högre driftskostnad, mer värme att kassera |
| Modulnedbrytning | Termisk stress på pellets och lödfogar | Minskad livslängd, för tidigt misslyckande |
| Termiskt gränssnittsfel | Hög temperatur bryter ned termiskt fett | Ökat termiskt motstånd, ytterligare prestandaförlust |
På X-Meritan har vi sett många fall där ett system misslyckades inte för att TEC var otillräckligt, utan för att värmeavvisningen var otillräcklig. Vi arbetar med våra kunder för att undvika dessa problem genom att tillhandahålla kompletta termiska lösningar, inklusive kylflänsar, fläktar och termiska gränssnittsmaterial. Vårt ingenjörsteam kan hjälpa dig att beräkna den nödvändiga värmeavvisande kapaciteten och välja rätt komponenter.
Att specificera rätt värmeavvisande system kräver ett systematiskt tillvägagångssätt. Det första steget är att bestämma den totala värmen som ska avvisas (Qh). Detta är summan av kylkapaciteten (Qc) och ineffekten (Pin). Det andra steget är att bestämma den högsta tillåtna temperaturen på varma sidan. Detta är vanligtvis den omgivande temperaturen plus temperaturökningen över kylflänsen. Det tredje steget är att välja en kylfläns med ett termiskt motstånd som kan uppnå den erforderliga temperaturhöjningen vid det tillgängliga luftflödet. Det fjärde steget är att välja en fläkt som ger tillräckligt med luftflöde och statiskt tryck. Det femte steget är att välja ett termiskt gränssnittsmaterial som minimerar kontaktmotståndet mellan modulen och kylflänsen. Tabellen nedan sammanfattar specifikationsprocessen.
| Steg | Handling | Nyckelparameter |
| 1 | Bestäm total värme som ska avvisas | Qh = Qc + Pin |
| 2 | Bestäm tillåten temperatur på heta sidan | Th = Tamb + AT |
| 3 | Välj termiskt motstånd för kylfläns | Rth = AT/Qh |
| 4 | Välj fläktluftflöde och statiskt tryck | CFM, Pa |
| 5 | Välj material för termiskt gränssnitt | Värmeledningsförmåga (W/m·K) |

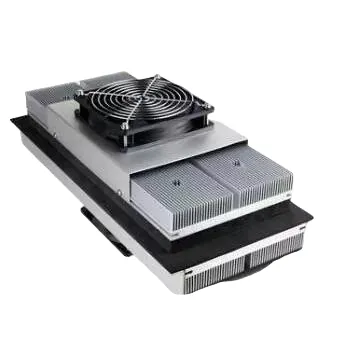

På vår fabrik tillhandahåller vi kompletta termiska lösningar för våra termoelektriska kylare. Vi kan leverera kylflänsar med optimerad fengeometri, fläktar med lågt ljud och högt luftflöde, och termiska gränssnittsmaterial med hög konduktivitet. Vårt ingenjörsteam kan hjälpa till med specifikationsprocessen och tillhandahålla detaljerade termiska beräkningar för din applikation.
Att utvärdera en leverantör av termoelektriska kylare och komponenter för värmehantering kräver fokus på produktkvalitet, termisk expertis, testkapacitet och teknisk support. Leverantören måste ha förmågan att tillverka moduler med konsekvent prestanda. De måste ha expertis inom design av termiska system. De måste ha utrustning för att testa moduler och system under belastning. Och de måste tillhandahålla teknisk support för att hjälpa dig välja rätt komponenter. Tabellen nedan sammanfattar dessa utvärderingskriterier.
| Utvärderingskriterium | Vad du ska leta efter | Varför det spelar roll |
| Modulkvalitet | Konsekvent prestanda, tillförlitlighetstestning | Säkerställer att modulen uppfyller specifikationerna |
| Termisk expertis | Systemdesignförmåga, termisk simulering | Säkerställer att hela systemet fungerar |
| Testförmåga | Prestandatestning under belastning, livslängdstestning | Verifierar prestanda och tillförlitlighet |
| Teknisk support | Applikationsteknik, termiska beräkningar | Hjälper till att välja rätt komponenter |
| Leveransprestanda | Leverans i tid, lagerkapacitet | Håller din produktionslinje igång |
På Fuzhou X-Meritan Technology Co., Ltd. har vår fabrik producerat termoelektriska kylare och termiska lösningar i över ett decennium. Vi har lång erfarenhet av design och testning av termiska system. Vi är ISO 9001-certifierade och vi för detaljerade register över alla inspektioner. Vårt tekniska team finns tillgängligt för att hjälpa till med termiska beräkningar och komponentval. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för termoelektriska kylningslösningar.
Följande tabell visar nyckelproduktparametrarna för våra termoelektriska kylare. Dessa moduler är designade för kylapplikationer, från konsumentprodukter till medicinsk utrustning. Vår fabrik kan också tillhandahålla matchade kylflänsar, fläktar och termiska gränssnittsmaterial.
| Parameter | Specifikationsområde | Anteckningar |
| Kylkapacitet (Qc) | 10 W - 200 W | Beror på modulstorlek och ström |
| Max temperaturskillnad (ΔTmax) | 60°C - 75°C | Vid Th = 27°C, ingen belastning |
| Märkspänning | 5 V - 24 V | Anpassade spänningar tillgängliga |
| Märkström | 2 A - 15 A | Beror på modulstorlek |
| POLIS | 0,3 - 0,7 | Beror på driftspunkt |
| Modulstorlek | 20 x 20 mm till 62 x 62 mm | Anpassade storlekar tillgängliga |
| Typ av kylfläns | Aluminium extruderad, skalad, limmad | Vald för termisk motstånd |
| Typ av fläkt | Axial, fläkt | Vald för luftflöde och buller |
| Termiskt gränssnittsmaterial | Termiskt fett, fasbyte, dyna | Vald för konduktivitet och tjocklek |
| MOQ | 100 stycken | Förhandlingsbart vid stora beställningar |
| Ledtid | 2-4 veckor | Beror på kvantitet och anpassning |
På vår fabrik tillverkar vi våra termoelektriska kylare för att uppfylla dessa specifikationer och mer. Vi kan anpassa kylkapacitet, spänning, ström och storlek för att passa dina specifika krav. Vi tillhandahåller även kompletta termiska lösningar, inklusive kylflänsar, fläktar och termiska gränssnittsmaterial. Vårt mål är att förse våra kunder med pålitliga, högpresterande kyllösningar.
Fråga 1: Hur mycket värme måste avvisas på den heta sidan av en TEC?
Svar: Värmen som avvisas på den heta sidan (Qh) är summan av kylkapaciteten (Qc) och ineffekten (Pin). För en modul som arbetar med en COP på 0,5 är den bortkastade värmen tre gånger kylkapaciteten. Det betyder att för varje watt kylning måste tre watt värme tas bort. Om den heta sidan inte kan avvisa denna värme kommer modulens prestanda att försämras. Vårt ingenjörsteam kan beräkna den exakta Qh för din applikation.
Fråga 2: Vad händer om jag använder en kylfläns som är för liten?
Svar: Om kylflänsen är för liten blir dess termiska motstånd för hög och temperaturen på den varma sidan kommer att stiga. Detta minskar kylkapaciteten och ökar strömförbrukningen. I extrema fall kan modulen överhettas och misslyckas. Dimensionera alltid kylflänsen baserat på den totala värmen som ska avvisas och den tillåtna temperaturhöjningen. Vår fabrik kan hjälpa dig att välja rätt kylfläns för din applikation.
Fråga 3: Kan jag använda en fläkt för att förbättra värmeavvisningen?
Svar: Ja, en fläkt kan avsevärt förbättra värmeavvisningen genom att öka luftflödet över kylflänsen. Den forcerade konvektionen minskar kylflänsens termiska motstånd, vilket sänker temperaturen på den varma sidan. Fläkten måste väljas för att ge tillräckligt luftflöde och statiskt tryck för kylflänsdesignen. Vi erbjuder matchade fläkt- och kylflänskombinationer för våra termoelektriska kylare.
Fråga 4: Vilket är det bästa termiska gränssnittsmaterialet för en TEC?
Svar: Det bästa termiska gränssnittsmaterialet beror på applikationen. Termiskt fett ger det lägsta termiska motståndet men kan vara rörigt och kan torka ut med tiden. Fasbytesmaterial ger bra prestanda och är lättare att applicera. Termiska kuddar är bekväma men har högre termiskt motstånd. För högpresterande applikationer rekommenderar vi termiskt fett eller ett fasändringsmaterial. Vårt tekniska team kan ge råd om det bästa materialet för din applikation.
Fråga 5: Hur vet jag om mitt värmeavvisande system är tillräckligt?
Svar: För att avgöra om ditt värmeavvisande system är tillräckligt, mät temperaturen på den varma sidan under full belastning och jämför den med designmålet. Om temperaturen på den heta sidan är högre än förväntat är värmeavvisningen otillräcklig. Du kan också mäta kylkapaciteten och jämföra den med prestandakurvan. Om kapaciteten är lägre än förväntat är temperaturen på den heta sidan sannolikt för hög. Vårt ingenjörsteam kan hjälpa dig att diagnostisera och lösa problem med värmeavvisning.
Effektiv värmeavvisning på den heta sidan är avgörande för prestanda och tillförlitlighet hos termoelektriska kylare. Den heta sidan måste avvisa kylkapaciteten plus den ingående effekten, vilket vanligtvis är tre gånger kylkapaciteten. Om värmeavvisningen är otillräcklig, stiger temperaturen på den varma sidan, kylkapaciteten sjunker, strömförbrukningen ökar och modulens livslängd minskar. För köpare och ingenjörer är att förstå denna termiska balans nyckeln till att designa ett framgångsrikt termoelektriskt kylsystem. På Fuzhou X-Meritan Technology Co., Ltd. har vår fabrik expertis och produkter för att hjälpa dig att uppnå effektiv värmeavvisning. Vi erbjuder termoelektriska kylare, kylflänsar, fläktar och termiska gränssnittsmaterial, tillsammans med teknisk support för att säkerställa att ditt system fungerar som det är designat.
Oavsett om du designar en dryckskylare, en medicinsk utrustning, en lasermodul eller ett elektronikhölje, inbjuder vi dig att kontakta oss för att diskutera dina krav. Vi kan tillhandahålla prover, termiska beräkningar och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för företag runt om i världen.
Kontakta Fuzhou X-Meritan Technology Co., Ltd. idagför att diskutera dina krav på termoelektrisk kylare och upptäcka hur våra termiska lösningar kan förbättra din kylningsprestanda.
