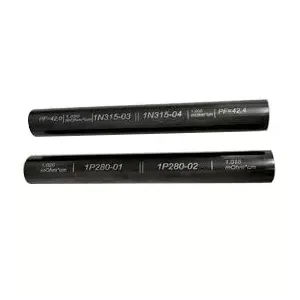

X-meritan tillverkar extruderade termoelektriska material baserade på Bi2Te3-Sb2Te3 fasta lösningsmaterial för termoelektriska kylelement, Peltier-moduler och temperaturkontrollkomponenter.
De är Bi2Te3-baserade halvledarmaterial som bearbetas genom extruderingsteknik för att erhålla täta, finkorniga och strukturerade strukturer.
Jämfört med traditionella smältbaserade beredningsmetoder förbättrar extruderingsbearbetning kornbindning genom plastisk deformation, vilket förbättrar mekanisk bearbetningsprestanda samtidigt som termoelektriska egenskaper bibehålls.
De viktigaste materialsystemen inkluderar:
● Bi2Te3-Sb2Te3 termoelektriska legeringar: Används för termoelektrisk kylning nära rumstemperatur.
● N-Type termoelektriska material: Kombinerat med P-typ material för att bilda termoelektriska par.
● Termoelektriska material av P-typ: Ge kompletterande elektriska egenskaper i TEC-strukturer.
Applikationer inkluderar:
● Termoelektriska kylelement: Halvledarkomponenter för Peltiers kylsystem.
● Peltier-moduler: Kylenheter baserade på termoelektriska element.
● Micro TEC-komponenter: Tunna termoelektriska strukturer för kompakt utrustning.
● Flerstegs TEC-strukturer: Kylningsstrukturer i lager som kräver konsekvent elementprestanda.
● Temperature Control Devices: Komponenter för termiska regleringssystem.
|
Parameter |
Specifikation |
|
Materialsystem |
Bi2Te3-Sb2Te3 |
|
Materialtyp |
N-Type / P-Type termoelektriska material |
|
Extruderad göt Längd |
120 mm / 240 mm |
|
Extruderad göt diameter |
25 mm / 30 mm / 35 mm |
|
Elektrisk ledningsförmåga |
870–1430 Ohm⁻¹cm⁻¹ |
|
Materialstruktur |
Tät strukturerad struktur |
|
Bearbetningskapacitet för tunna chip |
Ned till 0,2 mm |
Mekaniska egenskaper påverkar skärnings-, skivnings-, gallrings- och monteringsprocesser under TEC-tillverkning. Extruderingsbearbetning förbättrar intergranulär bindning genom plastisk deformation och minskar strukturella defekter under bearbetning.
|
Mekanisk egendom |
Material av N-typ |
Material av P-typ |
|
Kompressionsstyrka (MPa) |
54.0 |
66.0 |
|
Skjuvhållfasthet (MPa) |
16.0 |
21.0 |
|
Youngs modul (GPa) |
47.0 |
42.0 |
|
Poissons förhållande |
0.30 |
0.30 |
Materialstyrkan gör att termoelektriska spån kan bearbetas till tjocklekar ner till 0,2 mm.
Nyckelegenskaper:
● Elektrisk ledningsförmåga: 870–1430 Ohm⁻¹cm⁻¹.
● Materialstruktur: Tät och enhetlig inre struktur.
● Texturorientering: Kontrollerad kornorientering för elementkonsistens.
● Termoelektrisk prestandaparameter: Når 2,9 × 10⁻³ under 25°C vakuumförhållanden.
Traditionella zonsmältningsmaterial kan uppnå termoelektriska prestanda men kan ha begränsningar under skärning och gallring på grund av klyvningsegenskaper.
|
Jämförelseobjekt |
Extruderade Bi2Te3-Sb2Te3 material |
Traditionella zonsmältningsmaterial |
|
Inre struktur |
Tät strukturerad struktur |
Riktad kristallstruktur |
|
Mekanisk bearbetning |
Högre motstånd under kapning och gallring |
Mer känslig för klyvningsrelaterade defekter |
|
Tillverkning av tunn spån |
Stöder 0,2 mm tunna TEC-komponenter |
Svårare för ultratunn bearbetning |
|
Materialkonsistens |
Kontrollerad strukturlikhet |
Beroende på kristalltillväxtförhållanden |
|
Ansökningar |
Micro TEC, flerstegs TEC, precisionskylning |
Konventionella TEC-applikationer |
Termoelektriska kylanordningar kräver balanserade elektriska, termiska och mekaniska egenskaper.
Viktiga fördelar:
Tunn spånkapacitet: Mekanisk styrka stöder skivnings- och gallringsprocesser för termoelektriska spån ner till 0,2 mm.
Strukturell enhetlighet: Texturerade strukturer förbättrar konsekvensen mellan termoelektriska element som används i flerelements- och flerstegs TEC-konfigurationer.
Materialstruktur: Förbättrad kornbindning hjälper till att bibehålla materialets integritet under upprepade uppvärmnings- och kylcykler.
Tät struktur: Materialstrukturer med hög densitet är lämpliga för kompakta termoelektriska komponenter.
Optisk kommunikationskyla: Används för tunna termoelektriska element i optiska transceiver- och lasertemperaturkontrollsystem.
Applikationer:
● Optisk sändtagarekylning: Temperaturkontroll av optiska komponenter.
● Laserdiodtemperaturkontroll: Termisk reglering för laserenheter.
● Fiberkommunikationsmoduler: Kompakta kylstrukturer.
Kylstrukturer med flera lager: Används där flera termoelektriska lager kräver konsekvent prestanda.
Applikationer:
● Stackade termoelektriska strukturer: TEC-konfigurationer i flera lager.
● Högprecisionstemperaturkontroll: Termiska regleringssystem.
● Kompakta kylsystem: Kylningsapplikationer med begränsat utrymme.
Extruderade göt med stor diameter: Används för större termoelektriska kylkomponenter.
Applikationer:
● Industriell temperaturkontrollutrustning: Lokaliserad termisk hantering.
● Elektroniska kylsystem: Halvledarvärmekontroll.
● Halvledarutrustning: Elektronisk precisionskylning.
Precisionskylningskomponenter: Används i medicinsk kyl- och laboratorietemperaturkontrollutrustning.
Applikationer:
● Medicinska kylsystem
● Laboratorietemperaturkontrollutrustning
● Forskningsinstrument
|
Materialtyp |
Huvudegenskaper |
Ansökningar |
|
Bi2Te3-Sb2Te3 |
Termoelektrisk prestanda nära rumstemperatur |
TEC-moduler, Peltier kylkomponenter |
|
N-Typ Bi2Te3 |
Elektrisk ledningsförmåga och mekanisk styrka |
Termoelektriska elementpar |
|
P-Typ Bi2Te3-Sb2Te3 |
Mekanisk styrka och termoelektriska egenskaper |
TEC kylkonstruktioner |
X-meritan integrerar termoelektriska materialberedning, extruderingsbearbetning, elementbearbetning och monteringsintegrering.
Tillverkningsprocesser:
● Materialberedning: Förberedelse av termoelektriska materialkompositioner.
● Extrusion Processing: Formation av täta strukturer.
● Elementbearbetning: Skärning och formning av termoelektriska komponenter.
● Elektrisk anslutning: Svetsning och anslutningsbearbetning.
● Assembly Integration: Integration av termoelektriska strukturer.
● Prestandeverifiering: Inspektion av bearbetade komponenter.
Produktionsutrustning:
● Doppningsugn för plåt
● Vibrationssvängformmaskin
● Svetsmaskin
● Ugn
● Dispenseringsmaskin
● Automatisk tätningsmaskin
● Skärmaskin
● Solidifieringsmaskin
● Utrustning för återflödeslödning
● Helautomatisk skrivarmaskin
X-meritan Extruded Thermoelectric Materials baseras på Bi2Te3-Sb2Te3-material med kontrollerade elektriska egenskaper, täta strukturer och mekaniska egenskaper för TEC-tillverkning.
Specifikationerna inkluderar elektrisk ledningsförmåga på 870–1430 Ohm⁻¹cm⁻¹, tryckhållfasthet upp till 66 MPa, extruderade götdimensioner på 120 mm / 240 mm längd och 25 mm / 30 mm / 35 mm diameter, och tunnspånsbearbetningskapacitet ner till 0,2 mm.
Materialen används för TEC-tillverkning, Peltier-moduler, optisk kommunikationskyla, medicinsk temperaturkontroll och termisk hantering av halvledarapplikationer.
