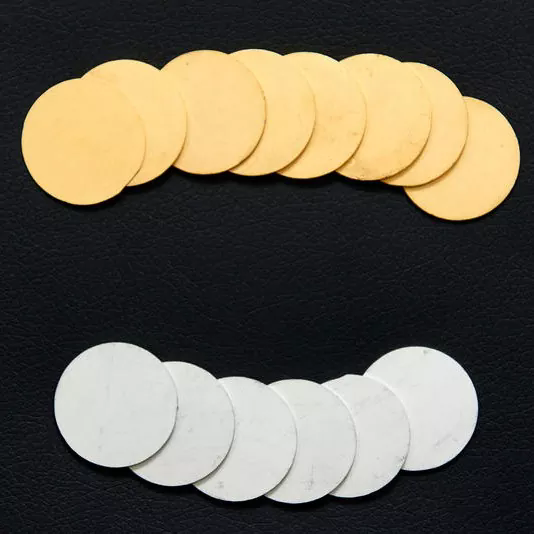

Om du köperTermoelektriska materialför modultillverkning har du förmodligen stött på termen "diffusionsbarriärskikt". Du kanske har undrat varför det är nödvändigt, vad det gör och om det är värt den extra kostnaden. Svaret är att diffusionsbarriärskiktet inte är ett valfritt tillbehör; det är en kritisk komponent som bestämmer livslängden och tillförlitligheten för den termoelektriska modulen. Utan det kommer modulen att försämras snabbt vid driftstemperaturer, och dess prestanda kommer att minska tills den misslyckas. För en inköpsingenjör är det viktigt att förstå spridningsbarriärskiktet för att fatta välgrundade inköpsbeslut och för att utvärdera den totala ägandekostnaden för de termoelektriska materialen du köper.
Syftet med den här guiden är att förklara varför termoelektriska material behöver ett diffusionsspärrskikt och att hjälpa köpare att specificera och köpa rätt material för deras tillämpning. Vi kommer att ta upp de nedbrytningsmekanismer som sker utan barriär, materialen som används för barriärskikt, urvalskriterierna för olika termoelektriska material och leverantörsutvärderingsprocessen. Vi kommer också att tillhandahålla detaljerade produktspecifikationer från vår fabrik påFuzhou X-Meritan Technology Co., Ltd.Oavsett om du tillverkar termoelektriska moduler för kraftgenerering eller kylning, kommer denna guide att ge dig den tekniska grunden du behöver för att fatta ett säkert köpbeslut.

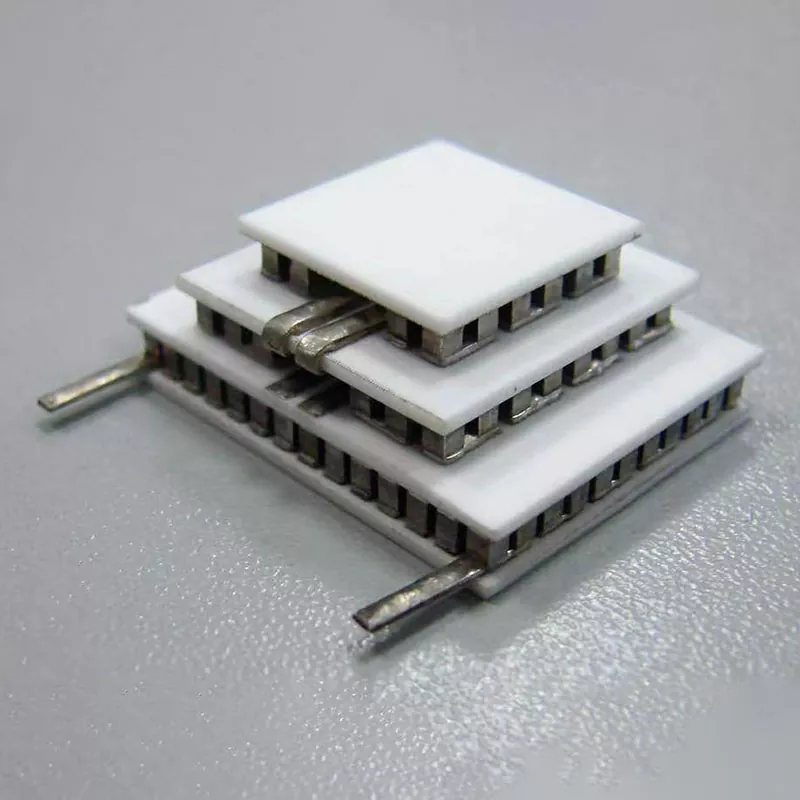

Ett diffusionsbarriärskikt är en tunn film av material avsatt mellan det termoelektriska materialet och den metalliska kontakten. Dess primära funktion är att förhindra interdiffusion av atomer mellan det termoelektriska materialet och kontakten. I en termoelektrisk modul är det termoelektriska materialet förenat med metalliska kontakter (typiskt koppar) för att bilda den elektriska kretsen. Vid arbetstemperaturen, som kan sträcka sig från 200°C till 600°C eller högre, kan atomer från det termoelektriska materialet diffundera in i kontakten och atomer från kontakten kan diffundera in i det termoelektriska materialet. Denna interdiffusion skapar oönskade faser, ökar kontaktresistansen och försämrar de termoelektriska egenskaperna. Barriärskiktet fungerar som en fysisk och kemisk barriär som blockerar denna diffusion samtidigt som den tillåter elektrisk ström att passera. Tabellen nedan sammanfattar funktionerna hos ett diffusionsbarriärskikt.
| Fungera | Beskrivning | Fördel för modulprestanda |
| Förhindra interdiffusion | Blockerar atommigrering mellan material | Behåller materialegenskaper |
| Bibehåll lågt kontaktmotstånd | Ger stabilt elektriskt gränssnitt | Maximerar effektuttaget |
| Förbättra termisk stabilitet | Tål höga driftstemperaturer | Förlänger modulens livslängd |
| Förhindra sprödhet | Stoppar bildandet av spröda faser | Förbättrar den mekaniska integriteten |
| Förbättra tillförlitligheten | Minskar nedbrytningen över tid | Sänker den totala ägandekostnaden |
På Fuzhou X-Meritan Technology Co., Ltd., är vår fabrik specialiserad på leverans av termoelektriska material med optimerade diffusionsbarriärskikt. Vi förstår den avgörande roll som barriären spelar för modulens prestanda, och vi arbetar med våra kunder för att välja rätt barriärmaterial och tjocklek för deras specifika applikation. Vårt tekniska team kan tillhandahålla detaljerad information om barriärprestanda och kompatibilitet med olika termoelektriska material.
För att förstå varför ett diffusionsbarriärskikt är nödvändigt är det bra att förstå vad som händer när det är frånvarande. Utan barriär är det termoelektriska materialet och den metalliska kontakten i direkt kontakt. Vid förhöjda temperaturer blir denna kontakt en reaktionszon. Atomer från det termoelektriska materialet, såsom vismut, tellur, bly eller antimon, diffunderar in i kopparkontakten. På liknande sätt diffunderar kopparatomer in i det termoelektriska materialet. Denna interdiffusion har flera skadliga effekter. Först skapar det intermetalliska föreningar vid gränssnittet. Dessa föreningar är ofta spröda och har hög elektrisk resistans. För det andra utarmar det det termoelektriska materialet på dess beståndsdelar, ändrar dess sammansättning och försämrar dess termoelektriska egenskaper. För det tredje ökar det kontaktresistansen, vilket minskar uteffekten från modulen. För det fjärde kan det leda till mekaniska fel på grund av de volymförändringar som är förknippade med bildandet av intermetalliska föreningar. Tabellen nedan sammanfattar de nedbrytningsmekanismer som sker utan barriärskikt.
| Nedbrytningsmekanism | Beskrivning | Effekt på modulprestanda |
| Intermetallisk föreningsbildning | Reaktion mellan termoelektriskt material och kontakt | Ökat motstånd, sprödhet |
| Materialutarmning | Förlust av element från termoelektriskt material | Minskad Seebeck-koefficient, ökad resistivitet |
| Kontaktmotståndsökning | Bildning av resistiva skikt vid gränssnittet | Minskad effekt |
| Mekaniskt fel | Sprickbildning på grund av volymförändringar | Öppen krets, modulfel |
| Lödförsprödning | Spridning av element till lödfogar | Ledfel, minskad tillförlitlighet |
På vår fabrik har vi genomfört omfattande studier av nedbrytningen av termoelektriska material utan barriärskikt. Våra data visar att kontaktresistansen kan öka med en faktor 10 eller mer inom 1 000 timmar efter drift vid 500°C. Modulens uteffekt kan minska med 30-50 % under samma period. Dessa fynd understryker betydelsen av diffusionsbarriärskiktet för modulens tillförlitlighet och prestanda.
Flera material används som diffusionsbarriärskikt för termoelektriska material, vart och ett med sina egna fördelar och begränsningar. Valet av barriärmaterial beror på det termoelektriska materialet, driftstemperaturen och kontaktmaterialet. De vanligaste barriärmaterialen är nickel, molybden, volfram, titan och olika legeringar. Nickel används ofta eftersom det är en effektiv diffusionsbarriär, har god elektrisk ledningsförmåga och är kompatibel med många termoelektriska material. Molybden och volfram används för tillämpningar vid högre temperaturer på grund av deras höga smältpunkter och låga diffusivitet. Titan används som ett vidhäftningsskikt och en barriär för vissa material. Tabellen nedan jämför dessa barriärmaterial.
| Barriärmaterial | Max drifttemperatur | Elektrisk ledningsförmåga | Kompatibilitet | Typisk tillämpning |
| Nickel (Ni) | 600°C | Hög | Bi2Te3, PbTe, Skutterudites | Allmänt syfte |
| Molybden (Mo) | 800°C | Måttlig | PbTe, SiGe, Skutterudites | Hög temperatur |
| Tungsten (W) | 1000°C | Måttlig | SiGe, högtemperaturmaterial | Mycket hög temperatur |
| Titan (Ti) | 500°C | Måttlig | Bi2Te3, vidhäftningsskikt | Vidhäftningsfrämjande |
| Nickel-krom (NiCr) | 700°C | Måttlig | PbTe, TAGGAR | Korrosionsbeständig |
På Fuzhou X-Meritan Technology Co., Ltd., levererar vår fabrik termoelektriska material med en rad olika barriärlageralternativ. Vi samarbetar med våra kunder för att välja det optimala barriärmaterialet och tjockleken för deras specifika moduldesign. Vårt tekniska team kan tillhandahålla data om diffusionshastigheter, kontaktmotstånd och termisk stabilitet för varje barriäralternativ.
Att välja rätt diffusionsbarriärlager för dina termoelektriska material kräver en systematisk utvärdering av flera faktorer. Den första faktorn är själva termoelektriska materialet. Olika material har olika diffusionsegenskaper. Till exempel har vismuttellurid (Bi2Te3) en relativt låg driftstemperatur och kan använda en nickelbarriär. Blytellurid (PbTe) fungerar vid högre temperaturer och kan kräva en molybden- eller NiCr-barriär. Kiselgermanium (SiGe) arbetar vid mycket höga temperaturer och kräver en barriär av volfram eller annan eldfast metall. Den andra faktorn är driftstemperaturen. Barriären måste vara stabil vid maximal drifttemperatur och får inte reagera med vare sig det termoelektriska materialet eller kontakten. Den tredje faktorn är kontaktmaterialet. Barriären ska vara kompatibel med kontakten och ska ge god vidhäftning. Den fjärde faktorn är barriärens tjocklek. Barriären måste vara tillräckligt tjock för att blockera diffusion men tillräckligt tunn för att minimera elektriskt motstånd. Tabellen nedan sammanfattar urvalskriterierna.
| Urvalsfaktor | Hänsyn | Inverkan på prestanda |
| Termoelektriskt material | Diffusionsegenskaper, driftstemperatur | Bestämmer barriärmaterialens kompatibilitet |
| Driftstemperatur | Max- och cykeltemperatur | Bestämmer barriärens stabilitet |
| Kontaktmaterial | Vidhäftning, termisk expansionsmatch | Bestämmer gränssnittets kvalitet |
| Barriärtjocklek | Balans mellan diffusionsblockering och motstånd | Påverkar kontaktmotstånd och livslängd |
| Deponeringsmetod | Sputtring, förångning, galvanisering | Påverkar barriärkvalitet och enhetlighet |
På vår fabrik hjälper vi våra kunder att välja rätt barriär för sina termoelektriska material. Vi har lång erfarenhet av ett brett utbud av materialsystem och kan ge vägledning om optimalt spärrmaterial, tjocklek och deponeringsmetod. Vårt mål är att hjälpa våra kunder att uppnå högsta möjliga modulprestanda och tillförlitlighet.
Att utvärdera en leverantör av termoelektriska material med diffusionsbarriärskikt kräver att man ser bortom enhetspriset. Leverantörens tekniska förmåga, kvalitetskontroll och förmåga att tillhandahålla konsekventa materialegenskaper är avgörande för din modulprestanda. Nyckelkriterierna för att utvärdera en leverantör är materialkvalitet, barriärskiktskvalitet, teknisk support, leveransprestanda och kostnad. Materialkvalitet inkluderar det termoelektriska materialets renhet, stökiometri och homogenitet. Barriärskiktets kvalitet inkluderar tjocklekens enhetlighet, vidhäftning och diffusionsblockerande effektivitet. Teknisk support inkluderar förmågan att tillhandahålla data, att hjälpa till med design och att lösa problem. Leveransprestanda inkluderar förmågan att klara ledtider och att tillhandahålla konsekvent kvalitet från batch till batch. Kostnaden inkluderar den totala ägandekostnaden, med tanke på modulens livslängd och prestanda. Tabellen nedan sammanfattar dessa kriterier.
| Utvärderingskriterium | Vad du ska leta efter | Varför det spelar roll |
| Materialkvalitet | Renhet, stökiometri, homogenitet | Bestämmer termoelektrisk prestanda |
| Barriärlagerkvalitet | Tjocklekslikformighet, vidhäftning, diffusionsblockering | Bestämmer modulens livslängd |
| Teknisk support | Datablad, designhjälp, problemlösning | Hjälper till att optimera moduldesign |
| Leveransprestanda | Leverans i tid, konsistens från batch-till-batch | Håller produktionen igång smidigt |
| Kosta | Total ägandekostnad | Säkerställer långsiktigt värde |
På X-Meritan har vår fabrik förbundit sig att leverera högkvalitativa termoelektriska material med optimerade diffusionsbarriärskikt. Vi har ett omfattande kvalitetskontrollsystem som inkluderar materialkarakterisering, inspektion av barriärskikt och prestandatestning. Vi tillhandahåller detaljerade datablad och teknisk support till våra kunder. Och vi har en stark meritlista när det gäller leverans i tid. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för termoelektriska material.
Följande tabell visar nyckelproduktparametrarna för våra termoelektriska material med diffusionsbarriärskikt. Dessa material finns i en rad olika sammansättningar och konfigurationer för att passa olika moduldesigner och driftsförhållanden. Vår fabrik kan också tillverka anpassade material för att möta specifika krav.
| Parameter | Specifikationsområde | Anteckningar |
| Materialtyp | Bi2Te3, PbTe, Skutterudites, SiGe | Annat material tillgängligt på begäran |
| Driftstemperatur | 200°C - 800°C | Beror på material |
| Barriärmaterial | Ni, Mo, W, Ti, NiCr | Väljs utifrån applikation |
| Barriärtjocklek | 1-20 µm | Optimerad för diffusionsblockering |
| Kontakta motståndet | < 10 µΩ·cm² | Efter barriärdeponering |
| Seebeck-koefficient | 150 - 250 µV/K | Beror på material |
| Elektrisk resistivitet | 0,5 - 3,0 mΩ·cm | Beror på material |
| Värmeledningsförmåga | 1,0 - 4,0 W/m·K | Beror på material |
| Form | Tackor, pulver, wafers | Anpassade former tillgängliga |
| Kvalitetskontroll | XRD, SEM, EDS, Seebeck, resistivitet | Full characterization |
På vår fabrik tillverkar vi våra termoelektriska material för att uppfylla dessa specifikationer och mer. Vi kan anpassa materialsammansättningen, barriärskiktet och formen för att passa din specifika moduldesign. Vårt tekniska team kan tillhandahålla detaljerad information och support för din applikation.
Fråga 1: Hur tjockt ska ett diffusionsspärrskikt vara?
Svar: Den optimala tjockleken på ett diffusionsspärrskikt beror på materialsystemet och driftstemperaturen. Typiskt sträcker sig tjockleken från 1 till 20 mikrometer. Barriären måste vara tillräckligt tjock för att blockera diffusion under den avsedda livslängden för modulen, men tillräckligt tunn för att minimera det elektriska motståndet. Vår fabrik kan rekommendera den optimala tjockleken för ditt specifika termoelektriska material och applikation.
Fråga 2: Vad händer om diffusionsbarriärskiktet är för tunt?
Svar: Om diffusionsbarriärskiktet är för tunt kommer det inte effektivt att blockera interdiffusionen av atomer mellan det termoelektriska materialet och kontakten. Detta kommer att leda till bildning av intermetalliska föreningar, ökat kontaktmotstånd och försämring av de termoelektriska egenskaperna. Modulen kommer att misslyckas i förtid. Vår fabrik testar barriärskiktets tjocklek och diffusionsblockerande prestanda för att säkerställa att det uppfyller kraven för din applikation.
Fråga 3: Kan jag använda samma barriärmaterial för alla termoelektriska material?
Svar: Nej, barriärmaterialet måste väljas utifrån det termoelektriska materialet och driftstemperaturen. Till exempel är nickel lämpligt för vismuttellurid men kanske inte är lämpligt för kiselgermanium vid höga temperaturer. Barriären måste vara kemiskt kompatibel med både det termoelektriska materialet och kontakten, och den måste vara stabil vid drifttemperaturen. Vårt tekniska team kan hjälpa dig att välja rätt barriärmaterial för din applikation.
Fråga 4: Hur vet jag om min leverantör av termoelektriska material tillhandahåller ett bra barriärskikt?
Svar: För att utvärdera kvaliteten på ett diffusionsbarriärskikt, be leverantören om data om barriärtjocklekens enhetlighet, vidhäftningsstyrka och diffusionsblockerande prestanda. Du kan också begära prover och utföra dina egna tester, såsom accelererade åldringstester och kontaktresistansmätningar. En ansedd leverantör kommer att tillhandahålla dessa uppgifter och kommer att arbeta med dig för att säkerställa att barriären uppfyller dina krav. På Fuzhou X-Meritan Technology Co., Ltd. tillhandahåller vi omfattande data och support till våra kunder.
Fråga 5: Vad är den typiska livslängden för en termoelektrisk modul med ett diffusionsbarriärskikt?
Svar: Livslängden för en termoelektrisk modul med ett korrekt designat diffusionsspärrskikt beror på driftstemperaturen och cykelförhållandena. För en modul som arbetar kontinuerligt vid 500°C kan livslängden vara 5 till 10 år eller mer. Med termisk cykling kan livslängden förkortas. Barriärskiktet är avgörande för att uppnå lång livslängd. Vår fabrik designar våra material och barriärlager för att maximera modulens livslängd.
Diffusionsbarriärskiktet är en viktig komponent i termoelektriska material för högpresterande moduler. Det förhindrar interdiffusion, upprätthåller lågt kontaktmotstånd och förlänger modulens livslängd. Vid inköp av termoelektriska material måste köpare betrakta barriärskiktet som en kritisk specifikation, inte en eftertanke. Valet av barriärmaterial, tjocklek och deponeringsmetod påverkar den slutliga modulens prestanda och tillförlitlighet. På Fuzhou X-Meritan Technology Co., Ltd. har vår fabrik expertis och erfarenhet för att leverera termoelektriska material med optimerade diffusionsbarriärskikt. Vi arbetar med våra kunder för att förstå deras krav och för att tillhandahålla den optimala materiallösningen. Oavsett om du tillverkar moduler för kraftgenerering eller kylning kan vi tillhandahålla de material du behöver.
Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för tillverkare av termoelektriska moduler runt om i världen. Vi inbjuder dig att kontakta oss för att diskutera dina krav på termoelektriska material. Vi kan tillhandahålla tekniska data, prover och designhjälp. Låt oss hjälpa dig att uppnå högsta prestanda och tillförlitlighet för dina termoelektriska moduler.
Kontakta Fuzhou X-Meritan Technology Co., Ltd. idagför att diskutera dina krav på termoelektriska material och upptäcka hur våra diffusionsbarriärskikt kan förbättra din modulprestanda och livslängd.
