En konstruktionsingenjör arbetar på en ny medicinsk diagnostisk apparat. Enheten kräver en liten kylzon som kan hålla en exakt temperatur på 4°C, med möjlighet att byta till uppvärmning för ett annat test. Kylningen måste vara kompakt, vibrationsfri och kunna fungera i alla riktningar. Konventionella kylanordningar – kompressorer, fläktar och värmeväxlare – kan inte uppfylla dessa krav. De är för stora, för bullriga och för oflexibla. Lösningen är en Thermoelectric Cooler, en solid state-enhet som använder Peltier-effekten för att pumpa värme. Peltiereffekten är det fenomen som utmärkerTermoelektriska kylarefrån alla andra kyltekniker. Det är anledningen till att de kan miniatyriseras, varför de inte har några rörliga delar och varför de kan byta från kylning till uppvärmning direkt. För inköpsingenjörer och produktdesigners är det viktigt att förstå Peltier-effekten för att avgöra om en termoelektrisk kylare är det rätta valet för en specifik tillämpning.
Den här guiden är skriven för köpare som behöver köpa termoelektriska kylare och vill förstå tekniken bakom dem. Vi kommer att förklara vad Peltier-effekten är, hur den fungerar, hur den skiljer sig från konventionell kylning och vilka specifikationer som spelar roll när du väljer en termoelektrisk kylare. Vi kommer också att tillhandahålla detaljerade produktparametrar från vår fabrik påFuzhou X-Meritan Technology Co., Ltd.Oavsett om du designar medicinsk utrustning, lasersystem, bilsäten eller hemelektronik, hjälper den här guiden dig att fatta ett välgrundat beslut om termoelektrisk kylning.

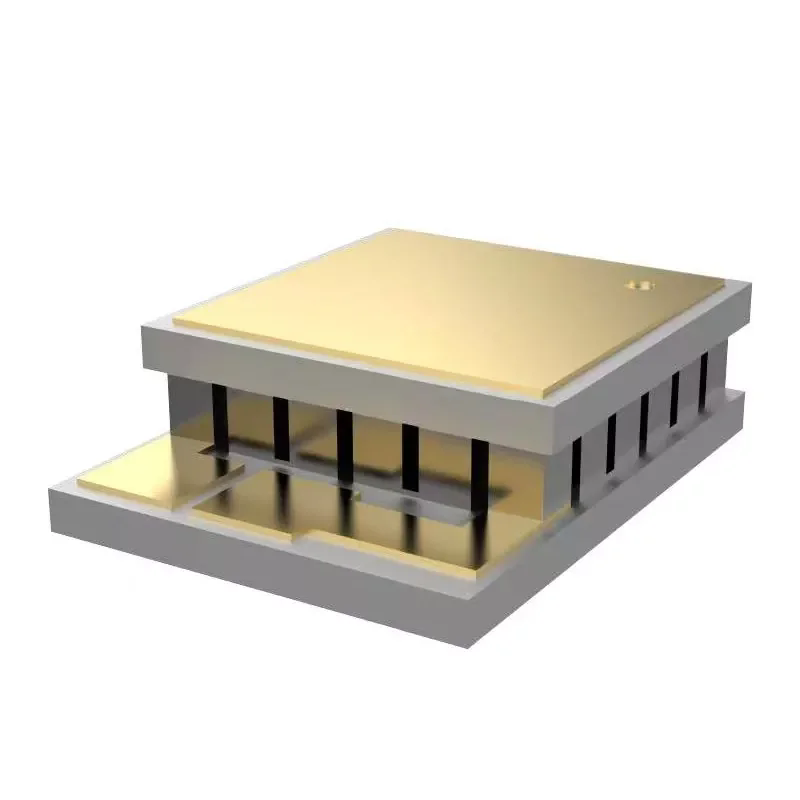

Peltier-effekten är ett termoelektriskt fenomen som upptäcktes av den franske fysikern Jean Charles Athanase Peltier 1834. Den beskriver den uppvärmning eller nedkylning som sker vid föreningspunkten mellan två olika ledare när en elektrisk ström passerar genom dem. När ström flyter i en riktning absorberas värme i en korsning och frigörs i den andra. När strömmen vänds omvänds effekten: den varma korsningen blir kall och den kalla korsningen blir varm. Detta är den grundläggande principen bakom termoelektriska kylare. En termoelektrisk kylare, även känd som en Peltier-kylare, är en solid-state värmepump som använder Peltier-effekten för att överföra värme från ena sidan av enheten till den andra. Enheten består av en uppsättning halvledarpellets av p-typ och n-typ som är kopplade elektriskt i serie och termiskt parallellt. Pelletsen är inklämd mellan två keramiska substrat. När en likström appliceras, rör sig elektroner och hål genom pellets och bär värme med sig. Resultatet är en kall sida och en varm sida. Tabellen nedan sammanfattar nyckelaspekterna av Peltier-effekten.
| Aspekt | Beskrivning |
| Upptäckt | Jean Charles Athanase Peltier, 1834 |
| Princip | Uppvärmning eller kylning vid en korsning av olika ledare |
| Effektens riktning | Beror på strömriktningen |
| Nyckelkomponenter | Halvledarpellets av P-typ och N-typ, keramiska substrat |
| Resultat | Kall sida och varm sida |
På Fuzhou X-Meritan Technology Co., Ltd. är vår fabrik specialiserad på design och tillverkning av termoelektriska kylare baserade på Peltier-effekten. Vi har lång erfarenhet av tillverkning av halvledarpellets, modulmontering och design av termiska system. Våra produkter används i ett brett spektrum av applikationer, från medicinsk utrustning till konsumentelektronik.
Termoelektriska kylare skiljer sig från konventionella kylanordningar på flera grundläggande sätt. Konventionella kylanordningar, såsom ångkompressionssystem, absorptionskylare och värmepumpar, är beroende av mekaniska komponenter – kompressorer, pumpar och fläktar – för att cirkulera ett köldmedium och överföra värme. Dessa system är effektiva och effektiva för storskalig kylning, men de är skrymmande, bullriga och har rörliga delar som slits ut. Termoelektriska kylare har inga rörliga delar. De använder Peltier-effekten för att pumpa värme direkt, utan kylmedel eller mekanisk kompression. Detta gör dem kompakta, tysta, pålitliga och kan arbeta i alla riktningar. Tabellen nedan jämför de två typerna av kylsystem.
| Karakteristisk | Termoelektrisk kylare | Konventionell kylanordning |
| Arbetsprincip | Peltier effekt | Ångkompression eller absorption |
| Rörliga delar | Ingen | Kompressor, fläktar, pumpar |
| Kylmedel | Ingen | Nödvändig |
| Storlek | Kompakt | Stor |
| Buller | Tyst (förutom fläkt) | Bullrig |
| Vibration | Ingen | Ja |
| Orientering | Vilken orientering som helst | Typiskt fast orientering |
| Kyla/värme | Reversibel (genom strömvändning) | Ej reversibel (utan extra ventiler) |
| Effektivitet | Lägre (COP vanligtvis 0,5 - 1,5) | Högre (COP vanligtvis 2 - 4) |
| Precision temperaturkontroll | Utmärkt (+/- 0,1°C) | Måttlig (+/- 1°C) |
I vår fabrik tillverkar vi termoelektriska kylare för applikationer som kräver de unika fördelarna med solid-state kylning. Vi hjälper våra kunder att förstå avvägningarna mellan termoelektrisk och konventionell kylning så att de kan göra rätt val för sin applikation. Vårt ingenjörsteam kan hjälpa till med termiska beräkningar, modulval och systemdesign.
När köparen väljer en termoelektrisk kylare måste köparen överväga flera viktiga specifikationer. Dessa specifikationer bestämmer kylarens prestanda och dess lämplighet för applikationen. De viktigaste specifikationerna är den maximala temperaturskillnaden (ΔTmax), den maximala kyleffekten (Qmax), den maximala strömmen (Imax), den maximala spänningen (Vmax) och modulens mått. ΔTmax är den maximala temperaturskillnaden som modulen kan uppnå mellan den varma sidan och den kalla sidan. Qmax är den maximala mängd värme som modulen kan pumpa vid ΔT=0. Imax och Vmax är den maximala ström och spänning som modulen kan arbeta med. Tabellen nedan sammanfattar dessa specifikationer.
| Specifikation | Beskrivning | Typiskt intervall |
| ΔTmax | Maximal temperaturskillnad (varmt till kallt) | 60°C - 75°C |
| Qmax | Maximal kyleffekt vid ΔT=0 | 10 W - 200 W |
| Imax | Maximal driftström | 2 A - 15 A |
| Vmax | Maximal driftspänning | 3 V - 30 V |
| Modulstorlek | Längd x Bredd x Höjd | 10 x 10 mm till 62 x 62 mm |
| Antal etapper | Enkel eller flerstegs | 1 - 5 |
På Fuzhou X-Meritan Technology Co., Ltd. tillverkar vår fabrik termoelektriska kylare med ett brett utbud av specifikationer. Vi erbjuder enstegs- och flerstegsmoduler, med Qmax från 10 W till 200 W, och ΔTmax från 60°C till 75°C. Vi kan även skräddarsy moduler för att möta specifika krav. Vårt ingenjörsteam kan hjälpa till med valet av den optimala modulen för din applikation.
Termoelektriska kylare är bäst lämpade för applikationer som kräver en eller flera av följande: kompakt storlek, inga rörliga delar, inga vibrationer, exakt temperaturkontroll eller möjligheten att växla mellan kyla och uppvärmning. Dessa applikationer finns vanligtvis inom industrier som medicin, flyg, bil, konsumentelektronik och telekommunikation. Inom den medicinska industrin används termoelektriska kylare i diagnostiska apparater, insulinkylare och laboratorieutrustning. Inom flyg- och rymdindustrin används de i satellitkomponenter och avionikkylning. Inom fordonsindustrin används de i stolskylning, batterivärmehantering och mugghållare. Inom hemelektronik används de i bärbara kylare, vinkylare och CPU-kylare. Tabellen nedan sammanfattar nyckelapplikationerna och skälen till varför termoelektriska kylare är lämpliga för dem.
| Ansökan | Nyckelkrav | Varför termoelektrisk kylare |
| Medicinska diagnostiska enheter | Exakt temperaturkontroll | +/- 0,1°C noggrannhet, inga vibrationer |
| Lasersystem | Kompakt, exakt kylning | Liten storlek, snabb respons |
| Bilstolar | Kylning och uppvärmning | Reversibel genom strömvändning |
| Bärbara kylare | Kompakt, batteridriven | Låg effekt, inget köldmedium |
| Telekomutrustning | Pålitlig, underhållsfri | Inga rörliga delar, lång livslängd |
| Flyg och rymd | Lätt, vibrationsfri | Kompakt, solid state |
På vår fabrik arbetar vi med kunder i alla dessa branscher för att tillhandahålla termoelektriska kylare som uppfyller deras specifika krav. Vi kan tillhandahålla standardmoduler eller specialdesignade sammansättningar. Vårt ingenjörsteam kan hjälpa till med termiska beräkningar, modulval och systemintegration.
Att utvärdera en leverantör av termoelektriska kylare kräver fokus på tillverkningskapacitet, kvalitetskontroll, teknisk support och erfarenhet. Leverantören måste ha förmågan att tillverka halvledarpellets och montera moduler enligt de specifikationer som krävs. Detta kräver specialutrustning för tärning av pellets, lödning och testning. Leverantören ska ha ett kvalitetskontrollsystem som säkerställer konsekvent prestanda och tillförlitlighet. Detta inkluderar testning av ΔTmax, Qmax och täthet. Leverantören måste ha teknisk support för att hjälpa till med modulval och design av termiska system. Tabellen nedan sammanfattar utvärderingskriterierna.
| Utvärderingskriterium | Vad du ska leta efter | Varför det spelar roll |
| Tillverkningsförmåga | Pelletstillverkning, modulmonteringsutrustning | Säkerställer produktkvalitet och konsistens |
| Kvalitetskontroll | ISO 9001, testprotokoll | Säkerställer konsekvent prestanda |
| Teknisk support | Värmeteknik, konstruktionshjälp | Hjälper till att välja rätt modul |
| Uppleva | Meritlista inom termoelektrisk industri | Demonstrerar förmåga och tillförlitlighet |
| Anpassning | Möjlighet att designa anpassade moduler | Uppfyller specifika applikationskrav |
På X-Meritan har vår fabrik tillverkat termoelektriska kylare i över ett decennium. Vi har investerat i avancerad pelletstillverkning och modulmonteringsutrustning. Vi är ISO 9001-certifierade och vi för detaljerade register över alla prestandatester. Vårt tekniska team finns tillgängligt för att hjälpa till med modulval och design av termiska system. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för termoelektriska kylare.
Följande tabell visar nyckelproduktparametrarna för våra termoelektriska kylare. Dessa moduler är designade för ett brett spektrum av applikationer, från medicinsk utrustning till hemelektronik. Vår fabrik kan också tillverka anpassade moduler för att möta specifika krav.
| Parameter | Specifikationsområde | Anteckningar |
| ΔTmax | 60°C - 75°C | Beror på modulbetyg |
| Qmax | 10 W - 200 W | Vid ΔT=0 |
| Imax | 2 A - 15 A | Maximal driftström |
| Vmax | 3 V - 30 V | Maximal driftspänning |
| Modulstorlek | 10 x 10 mm till 62 x 62 mm | Anpassade storlekar tillgängliga |
| Antal etapper | 1 - 5 | Flersteg för högre ΔT |
| Keramiskt substrat | Aluminiumoxid, aluminiumnitrid | AlN för högre värmeledningsförmåga |
| Löda | Sn-Sb, Sn-Bi, Au-Sn | Vald för temperaturområde |
| Driftstemperatur | -50°C till +150°C | Beror på lod och material |
| Förväntad livslängd | 100 000+ timmar | Med korrekt värmehantering |
På vår fabrik tillverkar vi våra termoelektriska kylare för att uppfylla dessa specifikationer och mer. Vi kan anpassa ΔTmax, Qmax, storlek och antal steg för att passa din specifika applikation. Vårt kvalitetskontrollsystem inkluderar testning av varje modul för prestanda och tillförlitlighet. Vårt mål är att förse våra kunder med termoelektriska kylare av hög kvalitet som uppfyller deras behov av värmeledning.
Fråga 1: Vilken är den typiska effektiviteten för en termoelektrisk kylare jämfört med ett kompressorbaserat system?
Svar: Prestandakoefficienten (COP) för en termoelektrisk kylare är typiskt 0,5 till 1,5, medan ett kompressorbaserat system vanligtvis har en COP på 2 till 4. Detta innebär att termoelektriska kylare är mindre effektiva och förbrukar mer ström för samma mängd kyla. Men deras kompakta storlek, bristen på rörliga delar och exakta temperaturkontroll gör dem till det föredragna valet för många applikationer där effektiviteten är sekundär till dessa andra faktorer.
Fråga 2: Kan en termoelektrisk kylare användas för både kyla och värme?
Svar: Ja, en termoelektrisk kylare kan användas för både kylning och uppvärmning. Genom att vända likströmmens riktning byts de varma och kalla sidorna. Detta gör termoelektriska kylare idealiska för applikationer som kräver både kylning och uppvärmning, såsom bilsäten, vinkylare och medicinsk utrustning. Omkopplingen sker omedelbart och kräver inga ytterligare komponenter.
Fråga 3: Vilken är den maximala temperaturskillnaden en termoelektrisk kylare kan uppnå?
Svar: Den maximala temperaturskillnaden (ΔTmax) för en enstegs termoelektrisk kylare är vanligtvis 60°C till 75°C. För högre temperaturskillnader används flerstegsmoduler. En flerstegsmodul kan uppnå ΔTmax på 100°C eller mer. Den faktiska temperaturskillnaden som uppnås i en applikation beror på värmebelastningen och effektiviteten hos kylflänsen på den varma sidan.
Fråga 4: Hur länge håller termoelektriska kylare?
Svar: Termoelektriska kylare har en lång förväntad livslängd, vanligtvis 100 000 till 200 000 timmar, eftersom de inte har några rörliga delar. Livslängden begränsas av nedbrytningen av lödfogarna och halvledarmaterialen. Med korrekt termisk hantering och driftsförhållanden kan en termoelektrisk kylare hålla i många år. Vår fabrik testar våra moduler för att säkerställa att de uppfyller våra specifikationer för förväntad livslängd.
Fråga 5: Vad är skillnaden mellan en enstegs och en flerstegs termoelektrisk kylare?
Svar: En enstegs termoelektrisk kylare har ett lager av halvledarpellets och kan uppnå en ΔTmax på 60°C till 75°C. En flerstegs termoelektrisk kylare har flera lager staplade ovanpå varandra, där varje lager bidrar till den totala temperaturskillnaden. Flerstegsmoduler kan uppnå ΔTmax på 100°C eller mer, men de har lägre kyleffekt (Qmax) och är dyrare. De används för applikationer som kräver mycket låga temperaturer, såsom infraröda detektorer och CCD-sensorer.
Peltier-effekten är det fenomen som skiljer termoelektriska kylare från konventionella kylanordningar. Det möjliggör solid-state värmepumpning utan rörliga delar, inget köldmedium och inga vibrationer. Detta gör termoelektriska kylare idealiska för applikationer som kräver kompakt storlek, exakt temperaturkontroll och möjligheten att växla mellan kyla och uppvärmning. Även om de är mindre effektiva än kompressorbaserade system, gör deras unika fördelar dem till det enda hållbara valet för många krävande tillämpningar. På Fuzhou X-Meritan Technology Co., Ltd. har vår fabrik expertis och utrustning för att tillverka högkvalitativa termoelektriska kylare som uppfyller de mest krävande kraven. Vi använder högkvalitativa halvledarmaterial, precisionsmonteringsprocesser och rigorösa tester för att säkerställa att våra moduler ger tillförlitlig prestanda och lång livslängd.
Oavsett om du designar medicinsk utrustning, lasersystem, fordonskomponenter eller hemelektronik, inbjuder vi dig att kontakta oss för att diskutera dina krav på termoelektrisk kylare. Vi kan tillhandahålla prover, tekniska data och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för företag runt om i världen.
Kontakta Fuzhou X-Meritan Technology Co., Ltd. idagför att diskutera dina krav på termoelektrisk kylare och upptäcka hur Peltier-effekten kan lösa dina värmehanteringsutmaningar.
