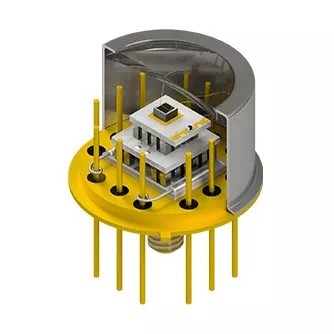

Skräddarsydda headers med termoelektriska kylare

X-Meritan tillverkar specialiserade skräddarsydda huvuden med termoelektriska kylare för att lösa termiska flaskhalsar inom precisionselektronik. Genom att integrera mikro Peltier-moduler, anpassade headers och termistorer i en enda underenhet, ger denna lösning direkt punktkylning utan organiska lim eller vätskeslingor. Det skyddar laserdioder, APD:er och sensorer från våglängdsdrift och brus.

Termiska utmaningar lösta

Traditionell diskret TEC-montering i optisk och mikroelektronisk förpackning introducerar hög termisk kontaktresistans, risk för avgasning av lim inuti hermetiska förpackningar och komplex manuell montering. X-Meritans skräddarsydda samlingshuvuden med termoelektriska kylare åtgärdar dessa förpackningsflaskhalsar direkt genom att kombinera mikro Peltier-moduler, anpassade huvudbaser och termiska sensorer i en enda underenhet:

1. Noll utgasning i hermetiska höljen: Alla mikro-TEC:er är monterade på headers med hjälp av guld-tenn (AuSn) eutektisk lödning snarare än ledande epoxi, vilket förhindrar flyktiga organiska föreningar från att imma optiska fönster eller förorena laserfacetter.

2. Lågt gränssnitts termiskt motstånd: Lödning av TEC-elementet direkt på paketets huvudsubstrat ger en metallisk termisk bana, vilket drastiskt sänker det termiska motståndet från förbindelse till hölje (Rth).

3. Kontrollerad inert montering: Formplacering, trådlimning och preliminär försegling sker i automatiserade inertgasmiljöer för att eliminera oxidation och inre fuktinfångning.

4. Hög mekanisk densitet: Genom att använda proprietära extruderade material kan mikroelement så tunna som 0,2 mm packas i begränsade husutrymmen som TO‑46 eller Butterfly-förpackningar i miniatyr.

5. Flexibla leveransformat: Levereras som halvfärdiga rubriker (förbundna TECs redo för kundmontering och trådlimning) eller helt förseglade underenheter enligt kraven i din nedströms förpackningslinje.

Teknisk anpassning och parametrar

Alla skräddarsydda headers med termoelektriska kylare är konstruerade på beställning och är precisionsmatchade till din optiska eller IC-layout:

• Header Package Styles: TO-39, TO-8, TO-3, TO-46, 14-pin Butterfly (BTF), BOX-paket eller anpassade koppar/keramiska rubriker.

• Substrat och plätering: Kovar, Copper-Tungsten (CuW), AlN/ keramik med elektropläterade Au över Ni-skikt för guldtrådsbindning.

• TEC Staging & Geometry: Enstegs mikromoduler för måttliga eller flerstegs pyramidstrukturer för krav på djup kylning (ΔT>70∘C).

• Integrerade återkopplingssensorer: Ytmonterade NTC-termistorer eller PT100/PT1000 RTD:er placerade intill det kalla substratet för tät kontroll med sluten slinga.

• Elektriska gränssnitt: Anpassade ledningsstiftantal, stiftuppsättningsdelning, ledningslängder och arrangemang av trådbindningsplattor.

Primära målapplikationer

Optisk kommunikation

Våglängdsstabilisering för TOSA/ROSA-sändtagare, EML, pumplasrar och DWDM-komponenter.

LiDAR & Autonom Sensing

Termisk kontroll för lavinfotodioder (APD) och pulsade laserdioder som utsätts för fluktuerande omgivningsförhållanden.

Medicinsk diagnostik

Sub-millimeter temperaturreglering i mikrofluidisk PCR, spektroskopi och biochipsensorer.

Industriell & Aerospace Sensing

Punktkylning för högeffekts IC:er, nattseende focal plane arrays (FPA) och gasanalysdetektorer.

Varför samarbeta med X-Meritan?

Nyckelfärdig förpackningsintegration:

Pakethuvuden, mikro-TEC och temperatursensorer är konstruerade och integrerade som en enda underenhet.

Eget materialfördel:

Internt extruderade termoelektriska material ger exceptionell mekanisk styrka för ultratunna och flerstegs TEC-konstruktioner.

Hermetisk kvalitetskontroll:

Eutektisk bindning och trådbindning i inert atmosfär säkerställer långvarig tillförlitlighet och noll avgasning.

Prototyp till volymtillverkning:

Komplett teknisk support från termisk simulering och anpassade verktyg till provprototypframställning och fullskalig produktion.

Vanliga frågor

F: Varför välja en TEC som är förintegrerad i en header istället för att köpa fristående TEC?

S: En förintegrerad samlingshuvud eliminerar manuell TEC-till-huvudlödning i din anläggning, säkerställer fabrikstestad eutektisk bindningsintegritet och garanterar ingen avgasning inuti ditt hermetiska paket.

F: Kan vi utföra vår egen lasermatrisfästning på dina halvfärdiga huvuden?

A: Ja. De flesta kunder beställer halvfabrikat med förbundna TEC:er och wire bonding pads. Du kan fortsätta med din standardformfäste, guldtrådslimning och locktätning direkt på vår underenhet.

F: Vad är fördelen med kundanpassade samlingsrör med termoelektriska kylare framför zonsmälta material för mikro-TEC?

S: Extruderade Bi2Te3-material har betydligt högre mekanisk hållfasthet och finkorniga strukturer, vilket möjliggör skivning av ultratunna TEC-element (ned till 0,2 mm) utan att spricka under förpackningsprocesser med hög belastning.

F: Hur initierar vi en utvärdering av anpassad design?

S: Ange din målvärmebelastning (Qc), erforderlig temperaturskillnad (ΔT), kapslingstyp eller CAD-modell, omgivningstemperaturintervall och elektriska körgränser. Vårt ingenjörsteam kommer att beräkna den termiska passningen och producera föreslagna huvudritningar.
