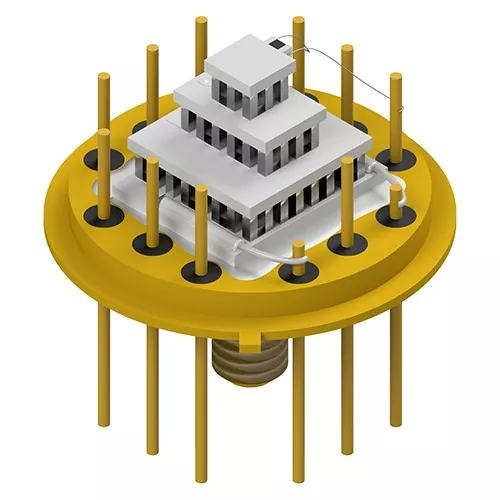

Peltier församling

Som tillverkare använder X-meritan Peltier Assembly termoelektrisk halvledarteknik för att överföra värme mellan den kalla sidan och den varma sidan av modulen.

Fördelar

Kompakt integrerad struktur

Peltier Assembly integrerar termoelektriska kylkomponenter och värmeavledningsdelar i en enda enhet. Denna struktur minskar behovet av separata kylkomponenter och förenklar installationen inom begränsade utrustningsutrymmen.

Kylstruktur i fast tillstånd

Aggregatet fungerar genom termoelektrisk halvledarkylningsteknik utan kompressorbaserade kylkomponenter. Solid-state-strukturen eliminerar mekaniska kylrörelser och minskar driftvibrationer och buller.

Design för direkt värmeöverföring

Den termoelektriska modulen överför värme direkt mellan den kalla sidan och den varma sidan. Denna design möjliggör lokal temperaturkontroll för elektroniska komponenter som kräver stabila termiska förhållanden.

Integrerat värmeavledningssystem

Den kalla sidan använder värmeöverföringsblock av aluminium eller koppar för att samla upp värme från målområdet. Den varma sidan integrerar en kylfläns av aluminium och fläkt för att frigöra överförd värme och upprätthålla den termiska balansen i enheten.

Flexibel strukturell konfiguration

Monteringsstrukturen kan justeras enligt installationskrav, inklusive dimensioner, TEC-konfiguration och anslutningsgränssnitt.

Kärnkomponenter

Prestandan hos en Peltier-enhet beror på koordinationen mellan halvledarkylelement, värmeöverföringsmaterial och mekaniska strukturer.

Termoelektriskt kylchip

Det termoelektriska kylchipet är kärnkomponenten som ansvarar för värmeöverföringen. När elektrisk ström passerar genom halvledarmaterial absorberas värme på ena sidan och släpps ut på den motsatta sidan, vilket skapar den kylande effekten.

Keramiskt substrat

Keramiska substrat ger elektrisk isolering och mekaniskt stöd för termoelektriska element. De fungerar också som en del av den termiska överföringsvägen mellan halvledarchippet och externa komponenter.

Termiskt gränssnittsmaterial

Silikonfett med hög värmeledningsförmåga appliceras mellan kontaktytor för att förbättra värmeledning och minska värmeöverföringsförluster orsakade av ytgap.

Kall sida värmeöverföringsblock

Den kalla sidan använder aluminium- eller kopparblock för att överföra värme från den kylda komponenten till den termoelektriska modulen.

Värmeavledningsstruktur på heta sidan

Den varma sidan integrerar en kylfläns av aluminium och fläkt för att avlägsna värme som överförs från den kalla sidan och värme som genereras under drift.

Mekanisk fixeringsstruktur

Industriella skruvar eller epoxiharts används för att säkra interna och externa komponenter och bibehålla monteringsstabilitet under drift.

Ansökningar

På grund av sin kompakta struktur och halvledarbaserade kylningsmetod är X-meritan Peltier Assembly lämplig för utrustning som kräver lokal temperaturreglering och kontrollerad värmeöverföring.

Tillverkningsprocess och kvalitetskontroll

X-meritan-tillverkning omfattar utveckling av termoelektriska material, TEC-komponentbearbetning och monteringsintegrering.

Produktionsutrustning: Tenndoppningsugn, svängningsmaskin, svetsmaskin, ugn, bläckstråleskrivare, lödkolv, dispenseringsmaskin, automatisk förseglingsmaskin, skärmaskin, stelningsmaskin, återflödeslödningsutrustning och helautomatisk tryckmaskin.

Monteringsinspektion

Termoelektrisk chipplacering: Verifiera chippositionering och monteringsnoggrannhet.

Keramisk substratlimning: Kontrollera bindningsförhållandena mellan keramiska substrat och termoelektriska komponenter.

Lödanslutning: Kontrollera lödfogarna för elektrisk och mekanisk stabilitet.

Termiskt gränssnittstillämpning: Bekräfta termisk fetttäckning och kontaktytor.

Mekanisk strukturstabilitet: Kontrollera fixeringsstyrka och övergripande monteringsintegritet.

Slutlig prestandainspektion

Tillstånd för elektrisk anslutning: Verifiera den elektriska anslutningens status.

Strukturell konsistens: Kontrollera komponentens inriktning och monteringsskick.

Värmeöverföringsvägens tillstånd: Kontrollera värmeledningsvägens integritet.

Kylning och värmeavledning: Bekräfta kylfunktion och värmeavledningsfunktion.

Vanliga tekniska frågor

Hur monterar jag en Peltier-enhet?

Före installation, se till att kontaktytan är plan och ren. Applicera termiskt fett jämnt mellan modulen och kontaktytan. Dra åt fästskruvarna jämnt för att undvika överdriven belastning på det keramiska underlaget.

Den varma sidan bör ha tillräckligt med utrymme för värmeavledning. Dålig termisk kontakt eller otillräcklig värmeavgivningsförmåga kan minska kylningsprestandan.

Vilken sida är varm och vilken är kall?

Den kalla sidan absorberar värme från målkomponenten, medan den varma sidan avger värme genom kylflänsen och fläkten.

Under installationen:

● Den kalla sidan ansluter till den komponent som behöver kylas.

● Den varma sidan ansluter till värmeavledningsstrukturen.

● Luftflödet runt kylflänsen ska förbli fritt.

Vilken typ av strömförsörjning behöver jag?

Strömförsörjningen bör matcha de elektriska specifikationerna för den valda termoelektriska kylmodulen.

Rekommenderade överväganden:

● Använd en stabil likströmskälla.

● Matcha spännings- och strömkraven med TEC-modulspecifikationen.

● Undvik instabila strömförhållanden som kan påverka kylningsfunktionen.

Varför kyler inte min heta sida systemet?

Vanliga orsaker inkluderar:

● Otillräcklig kylflänskapacitet

● Dålig kontakt mellan värmeöverföringsytor

● Ojämn termisk fettapplicering

● Damm som blockerar värmeavledningsytan

● Felaktig installation av kylkonstruktionen

Den varma sidan måste kontinuerligt avge överförd värme. Värmeackumulering kan minska kyleffekten.

Varför välja X-merita

X-meritan har tillverkningskapacitet som täcker termoelektriska material, TEC-komponenter och integrerade termiska enheter. Produktionssystemet stödjer hela processen från utveckling av termoelektriska material till Peltier Assembly integration.

Viktiga tillverkningsmöjligheter inkluderar:

● Utveckling av termoelektriskt material: Utveckla och bearbeta termoelektriska material för TEC-komponenttillämpningar.

● Komplett monteringsproduktion: integrera termoelektriska chips, keramiska substrat, termiska gränssnittsmaterial, värmeöverföringsblock, kylflänsar och fläktar i färdiga kylaggregat.

● Egen bearbetningsutrustning: Produktionslinjer är utrustade med plåtdoppningsugnar, svängningsmaskiner för vibration, svetsmaskiner, dispenseringsmaskiner, automatiska förseglingsmaskiner, återflödeslödningsutrustning och annan monteringsutrustning.

● Kvalitetsinspektion i flera steg: Kontrollera nyckelprocesser inklusive placering av chip, limning av keramiskt substrat, lödningsanslutningar, applicering av termiskt gränssnitt och konditionskontroller av slutmonteringen.

● Termisk strukturdesignkapacitet: Utveckla värmeöverförings- och värmeavledningsstrukturer enligt olika utrustningsintegreringskrav.

X-meritan produktionserfarenhet täcker applikationer inom fiberoptisk kommunikation, industriell medicinsk utrustning, smart bilelektronik, konsumentelektronik och forskningsinstrument som kräver halvledarkylning och temperaturkontroll.
