Monteras med Micro Thermoelectric Coolers

X-Meritan tillverkar precisionsenheter med mikro-termoelektriska kylare för att eliminera de termiska flaskhalsarna, riskerna för avgasning och monteringskomplexiteten i samband med montering av diskreta kylkomponenter. Genom att integrera mikro-Peltier-element, skräddarsydda huvudbaser (Kovar, CuW, HTCC/LTCC) och återkopplingstermistorer under renrumsförhållanden, bildar denna lösning en nyckelfärdig underenhet redo för stansning. Aktiv punktkylning direkt under det optiska chippet minimerar mörkt brus i sensorarrayer och låser emissionsvåglängder för laserdioder med hög effekt.

Paketformat och substratteknik

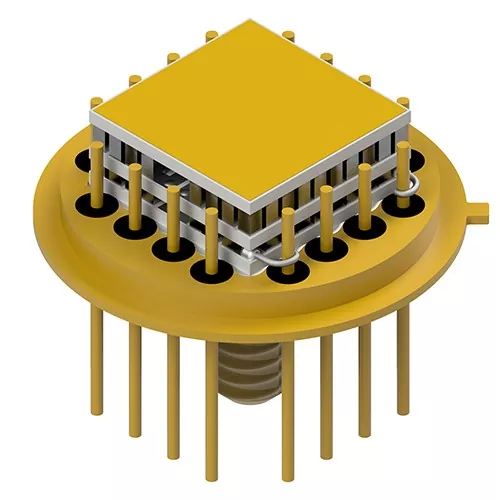

Transistor Outline (TO-Can) Headers

Används brett över telekomsändtagare, VCSEL:er och miniatyrspektroskopiska sensorer. Headerbaser har nickel/guldpläterad Kovar eller stål med anpassad stiftgeometri (cylindriska, tillplattade ändar eller spikhuvud) för att effektivisera intern trådbindning.

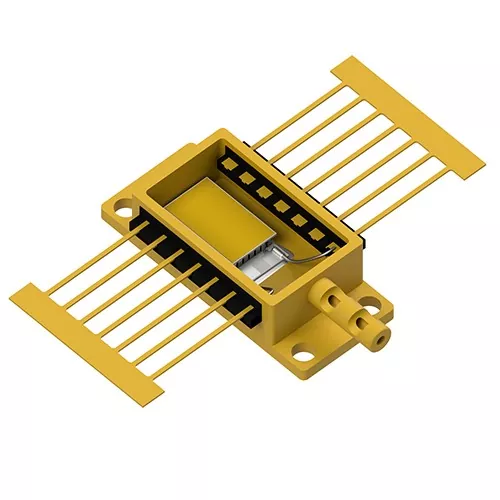

Optoelektroniska höljen med hög integritet

Konstruerad för termiska belastningar på flera watt och täta fotodetektorer där strukturell styvhet och exakt planhet är av största vikt.

Kärnprestanda

Eutectic Micro-Bonding: Undermoduler löds med AuSn eutektiska förformar direkt till förpackningshuvuden, vilket eliminerar ledande epoxi och undviker organisk avgasning i hermetiska tätningar.

Dämpning av mörkbrus: Aktiv punktkylning sänker temperaturerna för fotodetektorgruppens korsning, minskar termisk mörkström och förbättrar övergripande signal-brus-förhållanden (S/N).

Flexibla ledningsramkonfigurationer: Headerstift kan modifieras med tillplattade ytor eller spetsar för att sänka slinginduktansen och förenkla automatiserade trådbindningsprocesser.

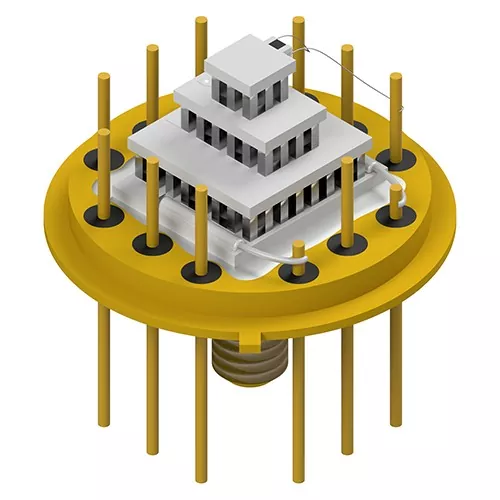

Multi-Stage Staging Capabilities: Rymmer enstegs till 4-stegs mikro-TEC-konfigurationer för applikationer som kräver djupa kyldifferentialer (ΔT>70∘C).

Co-Developed Packaging (JDP): Fullständigt applikationstekniskt stöd från termisk CAD-modellering och materialval till snabb provprototypframställning och massvolymtillverkning.

Primära applikationsdomäner

Optisk kommunikation och fotonik

Ger våglängdsstabilisering för TOSA/ROSA-sändtagare, EML-lasrar och DWDM-nätverk genom att låsa laserövergångstemperaturen under varierande höljestemperaturer.

Infraröd & XRF-spektroskopi

Sammansättningar med Micro Thermoelectric Coolers tillhandahåller kalla substratplattformar för röntgenfluorescens (XRF) och icke-dispersiva infraröda (NDIR) sensorer, vilket förhindrar signaldrift under miljöanalys.

Industrilasrar med hög effekt

Hanterar värmeflöde inuti Butterfly (BTF) och High Heat Load (HHL)-paket, bibehåller strålkvaliteten och förlänger diodlivslängden.

Aerospace & Defense Sensing

Kylning för focal plane arrays (FPA), mörkerseendedetektorer och optiska styrsensorer som utsätts för hårda mekaniska vibrationer och termiska stötar.

Kvalitetsverifiering

In-house renrumsförpackning: Alla mikro-TEC-placeringar, trådbindning och förseglingsoperationer sker i kontrollerade miljöer för att förhindra oxidation och fuktinneslutning.

100 % parameterscreening: Varje enhet med mikro-termoelektriska kylare genomgår tester för AC-resistans (Rac), isolationsresistans, termisk respons och dimensionstoleranser före leverans.

Spårbar försörjningskedjans integritet: Direkt partnerskap med validerade tillverkare av skärbrädor säkerställer guldpläteringsvidhäftning, vakuumtäthet och strikt överensstämmelse med ISO9001-standarder.

Vanliga frågor

Vad är fördelen med att köpa en förmonterad TEC-on-header framför att montera diskreta TECs internt?

Förintegrerade sammansättningar eliminerar komplex manuell mikrolödning, garanterar fabriksverifierad eutektisk bindningsintegritet (Rth-minimering) och förhindrar kontaminering av utgasning inuti förseglade förpackningar.

Kan X-Meritan montera mikro-TEC på kundlevererade anpassade headers?

Ja. Genom vårt Joint Development Packaging-program (JDP) kan kunderna antingen välja från våra standard Kovar/CuW-huvuden eller skicka proprietära höljen för fabriksintegrering av TEC och trådbindning.

Hur förbättrar guld-tenn (AuSn) eutektisk bindning förpackningens tillförlitlighet?

Till skillnad från organiska lim eller vanliga mjuklod, ger AuSn eutektisk bindning högre värmeledningsförmåga, noll organisk utgasning och stark foghållfasthet som motstår högtemperatur-formfästningsoperationer nedströms.

Vilka data krävs för att utvärdera en anpassad mikro-TEC-paketdesign?

Ange målpaketstil (t.ex. TO-8, BTF), värmebelastning (Qc), måltemperaturskillnad (ΔT), stiftkonfigurationskrav och föredragna gränser för drivspänning/ström.
