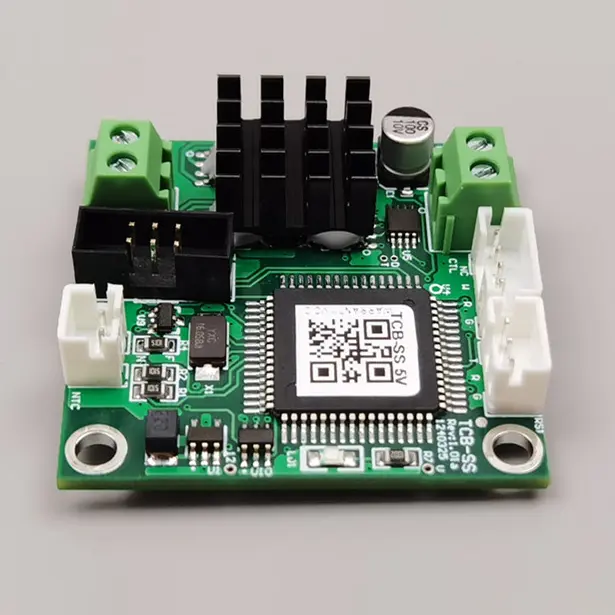

TCB-SA temperaturregulator för mikro-TEC

X-Meritan levererar den kompakta TCB-SA temperaturregulatorn för mikro-TEC för att möta de stränga kylbehoven för fotonik- och mikroelektronikförpackningar. Byggt kring en avancerad dedikerad TEC-hanterings-IC, levererar det här kortet DC-driven ström snarare än intermittenta pulser, vilket skapar en helt krusningsfri termisk miljö. TCB-SA är designad för att integreras med 10kΩ NTC-termistorer och upprätthåller måltemperaturer med 0,01 ℃ precision över ett brett kontrollintervall från -20 ℃ till +100 ℃.

Termiska kontrollutmaningar lösta

Traditionella PWM-kontroller (Pulse Width Modulation) introducerar aggressiv spänningsomkoppling som genererar termisk cyklisk trötthet, elektriskt brus och mikrosprickor i ultrasmå TEC-element. TCB-SA-temperaturregulatorn för mikro-TEC:er har ett fundamentalt annorlunda tekniskt tillvägagångssätt för att skydda ömtåliga mikrokylare samtidigt som den låser in undergradig stabilitet:

Kontinuerlig DC-strömleverans: Levererar ren, kontinuerlig ström till mikro-TEC. Detta jämnar ut termiska gradienter, eliminerar högfrekvent brus i känsliga optiska detektorer och förlänger TEC-driftstiden dramatiskt.

Micro-Thermal Mass Optimization: Inbyggda PID-algoritmer är explicit inställda för snabb termisk respons i små värmebelastningar, vilket förhindrar allvarliga temperaturöverskridanden under snabba börvärdesramper.

Beprövad tillförlitlighet i laserklass: Fälttestad över optiska transceivrar med hög densitet och industriella laserdioder, och bibehåller konsekvent kalibrering genom miljontals drifttimmar.

Low-Profile Footprint: En kompakt  formfaktor möjliggör direkt montering intill optiska underenheter, vilket minimerar signalledningslängden och sensorslingfördröjningar.

Tekniska specifikationer

Målapplikationer

• Laserdiodstabilisering Förhindrar våglängdsdrift och optisk effektfluktuation i fiberlasrar, pumplasrar och gasavkännande laserdioder.

• Optiska sensorer med hög precision Stabiliserar fotodiodmatriser, spektrometrar och APD:er för att minimera mörkström och termiskt brus i optiska miljöer med låg signal.

• Halvledare och kvantforskning Ger punktkylning i mikroskala inuti laboratorietestfixturer med begränsad utrymme som kräver sub-gradig noggrannhet.

Tillverkningsfördel

Dedikerad intern tillverkning: Direkt tillsyn från SMT-komponentplacering till slutlig termisk testning garanterar enhet till enhet.

Application Engineering Support: Vårt team hjälper direkt med termisk slingmodellering, optimering av sensorplacering och anpassad börvärdesprogrammering.

Högeffektiv arkitektur: Levererar över 90 % effektomvandlingseffektivitet, vilket minimerar värmegenerering av internt kort inuti förseglade kundhöljen.

Vanliga frågor

Varför är kontinuerlig kraftleverans kritisk för mikro-TEC jämfört med standard PWM-switch?

TEC i mikroskala har extremt tunna elementtvärsnitt. PWM-effekt växlar snabbt halvledarparen mellan varmt och kallt, vilket orsakar CTE (Coefficient of Thermal Expansion) missanpassningsspänning som försämrar kopplingarna över tiden. TCB-SA:s kontinuerliga DC-drift eliminerar mekanisk cyklingströtthet helt.

Kan TCB-SA-temperaturregulatorn för mikro-TEC förkonfigureras för ett specifikt börvärde före leverans?

Ja. Medan det fabriksinställda målet är 25 ℃, kan X-Meritan flasha anpassade standardtemperaturbörvärden i firmware under produktion enligt dina optiska paketkrav.

Vilken temperatursensor fungerar bäst med detta kort?

Kortet är fabrikskalibrerat för standard 10kΩ NTC termistorer (B-värde=3950), som erbjuder snabb termisk respons och hög känslighet över kontrollområdet −20∘C till +100∘C.

Stöder denna styrenhet dubbelriktad uppvärmning och kylning?

Ja. Den specialiserade drivkretsen hanterar naturligt strömriktningen för att tillhandahålla både aktiv kylning och uppvärmning, och håller börvärdesstabiliteten inom ±0,01∘C oavsett omgivningstemperatursvängningar.
