Hur kan ingenjörer beräkna den erforderliga kylbelastningen innan de väljer termoelektriska kylare?

En ingenjör som designar en kompakt medicinsk analysator måste hålla en provkammare vid 15°C i en 35°C omgivande miljö. Kapslingen är liten, energibudgeten är begränsad och det tillgängliga utrymmet för ett kylsystem är minimalt. Ingenjören vet att en termoelektrisk kylare, eller TEC, är rätt teknik för denna applikation. Men vilken TEC? Svaret beror på ett tal som ofta uppskattas för slentrianmässigt: den erforderliga kylbelastningen. Om kylbelastningen underskattas kommer TEC inte att hålla börvärdet. Om det överskattas kommer TEC att vara överdimensionerat, ineffektivt och dyrt. Att beräkna kylbelastningen korrekt är det första steget för att välja en termoelektrisk kylare som uppfyller applikationens krav utan onödiga kostnader eller komplexitet.

Den här guiden är skriven för inköpsingenjörer, designingenjörer och köpare som behöver specificeratermoelektriska kylareför kylapplikationer. Vi kommer att förklara komponenterna i kyllasten, metoderna för att beräkna varje komponent, vilken roll termisk resistans har i kapslingen, effekten av TEC:s prestandakoefficient (COP) och kriterierna för att utvärdera en leverantör. Vi kommer också att tillhandahålla detaljerade produktparametrar från vår fabrik på Fuzhou X-Meritan Technology Co., Ltd. Oavsett om du kyler en medicinsk apparat, en laserdiod, ett batteripaket eller ett kompakt hölje, hjälper den här guiden dig att beräkna kylbelastningen exakt och välja rätt termoelektrisk kylare för din applikation.

Innehållsförteckning

• 1. Vad är en kylbelastning och varför avgör den TEC-valet?
• 2. Hur beräknar du den aktiva värmebelastningen?
• 3. Hur beräknar du den passiva värmebelastningen genom kapslingen?
• 4. Hur redovisar du termisk resistans och gränssnittsförluster?
• 5. Varför påverkar prestandakoefficienten det slutliga TEC-valet?
• 6. Hur utvärderar du en leverantör av termoelektrisk kylare?
• 7. Vilka är de viktigaste produktparametrarna från vår fabrik?
• 8. Vanliga frågor (FAQ)
• 9. Slutsats

1. Vad är en kylbelastning och varför avgör den TEC-valet?

Kylningsbelastningen är den totala mängd värme som måste avlägsnas från kapslingen eller föremålet som kyls för att hålla den önskade temperaturen. Det är summan av den aktiva värmebelastningen, den passiva värmebelastningen och eventuella ytterligare värmekällor såsom solstrålning eller kondens. Kylningsbelastningen uttrycks i watt. För en termoelektrisk kylare är kylbelastningen den erforderliga värmepumpningskapaciteten (Qc) vid de specifika driftsförhållandena. TEC måste väljas så att dess Qc vid den faktiska omgivningstemperaturen och börvärdet är större än kylbelastningen, med en lämplig säkerhetsmarginal. Om TEC:s Qc är mindre än kylbelastningen kommer kapslingen inte att nå börvärdet. Om TEC:s Qc är mycket större än kylbelastningen, kommer TEC:en att vara överdimensionerad och arbeta med lägre verkningsgrad.

Kyllastberäkningen är grunden för TEC-valet eftersom den bestämmer den nödvändiga Qc, som i sin tur bestämmer TEC:s storlek, strömförbrukning och kostnad. En liten medicinsk apparat kan ha en kylbelastning på 10 W, vilket kräver en kompakt TEC. Ett batterivärmehanteringssystem kan ha en kylbelastning på 200 W, vilket kräver en större TEC eller en uppsättning TEC. Tabellen nedan sammanfattar de tre huvudkomponenterna i kylbelastningen och deras typiska källor.

PåFuzhou X-Meritan Technology Co., Ltd., vår fabrik designar och tillverkar termoelektriska kylare för ett brett utbud av kylapplikationer. Vi samarbetar med våra kunder för att verifiera att kylbelastningsberäkningen är korrekt innan vi väljer TEC. Vårt ingenjörsteam kan hjälpa till med beräkningen och ge vägledning om lämplig säkerhetsmarginal för varje applikation.

2. Hur beräknar du den aktiva värmebelastningen?

Den aktiva värmebelastningen är den värme som genereras av komponenterna inuti kapslingen som drivs av el. Dessa komponenter kan inkludera elektroniska kretsar, sensorer, motorer, lasrar, LED-lampor och alla andra enheter som omvandlar elektrisk energi till värme. Den aktiva värmebelastningen beräknas genom att summera strömförbrukningen för alla komponenter som arbetar inuti skåpet. För en komponent som inte är 100 % effektiv är värmen som genereras lika med effekttillförseln minus den användbara arbetseffekten. I de flesta elektroniska system omvandlas nästan all elkraft till värme, så den aktiva värmebelastningen är ungefär lika med den totala energiförbrukningen. Tabellen nedan tillhandahåller ett arbetsblad för beräkning av den aktiva värmebelastningen.

På vår fabrik tillhandahåller vi termoelektriska kylare med en rad kylkapaciteter för att passa olika aktiva värmebelastningar. Vårt ingenjörsteam kan granska komponentlistan och verifiera den aktiva värmebelastningsberäkningen. Vi rekommenderar också att våra kunder överväger komponenternas driftcykel, eftersom intermittent drift kan minska den genomsnittliga värmebelastningen.

3. Hur beräknar du den passiva värmebelastningen genom kapslingen?

Den passiva värmebelastningen är den värme som kommer in i inneslutningen från den yttre miljön genom väggarna, locket och eventuella öppningar. Den drivs av temperaturskillnaden mellan den omgivande miljön och skåpets inre. Den passiva värmebelastningen beräknas med formeln Q = U × A × ΔT, där U är den totala värmeöverföringskoefficienten för kapslingen, A är kapslingens yta och ΔT är temperaturskillnaden mellan omgivningen och det inre. Den totala värmeöverföringskoefficienten beror på väggmaterialet, isoleringen och konvektionsförhållandena på båda sidor om väggen. För en välisolerad kapsling kan U vara så låg som 0,5 W/m²K. För en oisolerad kapsling kan U vara så hög som 5 W/m²K. Tabellen nedan ger ett arbetsblad för beräkning av passiv värmebelastning.

På X-Meritan hjälper vi våra kunder att beräkna den passiva värmebelastningen genom att tillhandahålla värmeresistansvärdena för våra kapslingsmaterial och isoleringsalternativ. Vi rekommenderar även användning av reflekterande beläggningar och termiska avbrott för att minska den passiva värmebelastningen. Vårt mål är att säkerställa att den totala kylbelastningen beräknas korrekt, så att den valda termoelektriska kylaren varken är underdimensionerad eller överdimensionerad.

4. Hur redovisar du termisk resistans och gränssnittsförluster?

Beräkningen av kylbelastningen är inte klar förrän den termiska resistansen för gränssnitten mellan TEC och objektet som kyls tas med i beräkningen. TEC kyler inte objektet direkt; den kyler kylflänsen på den kalla sidan, som sedan kyler objektet genom ledning, konvektion eller strålning. Varje gränssnitt introducerar ett termiskt motstånd som minskar den effektiva kylkapaciteten. De vanligaste gränssnittsförlusterna är den termiska resistansen för det termiska gränssnittsmaterialet (TIM) mellan TEC och kylflänsen, termisk resistans för själva kylflänsen och termisk resistans för den termiska banan från kylsidans kylfläns till objektet. Tabellen nedan sammanfattar de typiska termiska resistansvärdena för vanliga gränssnittsmaterial.

På vår fabrik tillhandahåller vi termoelektriska kylare med ytfinish som är optimerad för termisk kontakt. Vi erbjuder också termiska gränssnittsmaterial och designstöd för kylflänsar för att hjälpa våra kunder att minimera gränssnittsförluster. Vårt mål är att säkerställa att TEC:s kylkapacitet överförs effektivt till objektet som kyls, så att systemet uppfyller sina krav på termisk prestanda.

5. Varför påverkar prestandakoefficienten det slutliga TEC-valet?

Prestandakoefficienten (COP) är förhållandet mellan kylkapaciteten (Qc) och den elektriska ineffekten (Pin). En högre COP betyder att TEC är effektivare och förbrukar mindre el för samma kylkapacitet. COP för en termoelektrisk kylare beror på temperaturskillnaden mellan den varma och kalla sidan, TEC-materialet och driftsströmmen. När temperaturskillnaden ökar, minskar COP. Detta innebär att en TEC som är vald för en hög temperaturskillnad kommer att kräva mer effekt och kommer att generera mer värme, som måste avledas av varmsidans kylfläns. Tabellen nedan visar de typiska COP-värdena för en termoelektrisk kylare vid olika temperaturskillnader.

På X-Meritan tillhandahåller vi COP-kurvorna för våra termoelektriska kylare, så att våra kunder kan välja den TEC som fungerar med optimal effektivitet för deras temperaturskillnad. Vi ger också råd om användning av flerstegs TEC för applikationer som kräver en stor temperaturskillnad. Vårt mål är att hjälpa våra kunder att uppnå den kylprestanda som krävs med lägsta möjliga strömförbrukning.

6. Hur utvärderar du en leverantör av termoelektrisk kylare?

Att utvärdera en leverantör av termoelektriska kylare kräver fokus på tillverkningskapacitet, prestandadata, kvalitetskontroll och teknisk support. Leverantören måste ha förmågan att tillverka TEC enligt de specifikationer som krävs, inklusive rätt dimensioner, rätt antal par och korrekt termisk prestanda. De måste tillhandahålla fullständiga prestandadata, inklusive Qc, COP, den maximala strömmen och den maximala spänningen vid olika temperaturskillnader. De måste ha ett kvalitetskontrollsystem som säkerställer konsekvent prestanda från enhet till enhet. Och de måste tillhandahålla teknisk support för att hjälpa kunderna med kyllastberäkningen och TEC-valet. Tabellen nedan sammanfattar dessa utvärderingskriterier.

I vår fabrik har vi tillverkat termoelektriska kylare i över ett decennium. Vi använder precisionsmonterings- och testutrustning för att säkerställa att varje TEC uppfyller dess specifikationer. Vi tillhandahåller fullständiga prestandadata, inklusive Qc, COP och maximala betyg. Vi är ISO 9001-certifierade och vi utför 100 % testning på varje enhet. Vårt tekniska team finns tillgängligt för att hjälpa till med beräkningen av kyllast och valet av TEC. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för termoelektriska kylare.

7. Vilka är de viktigaste produktparametrarna från vår fabrik?

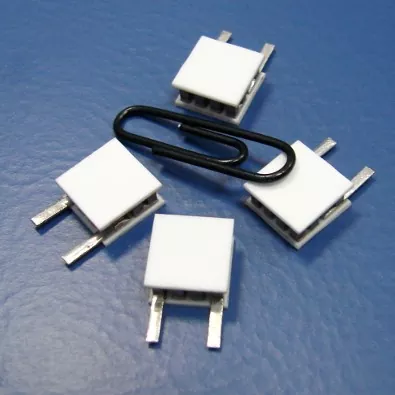

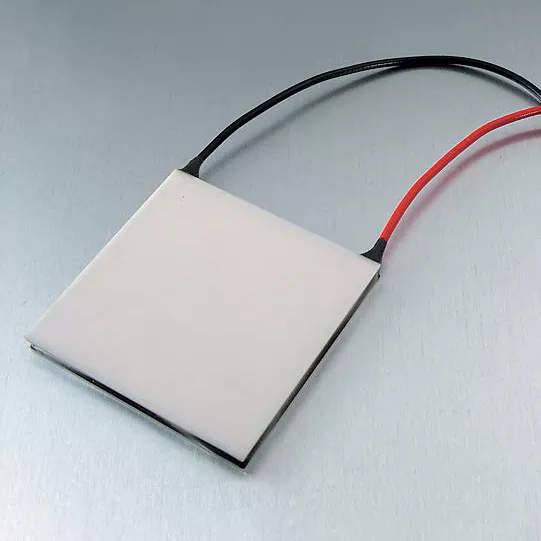

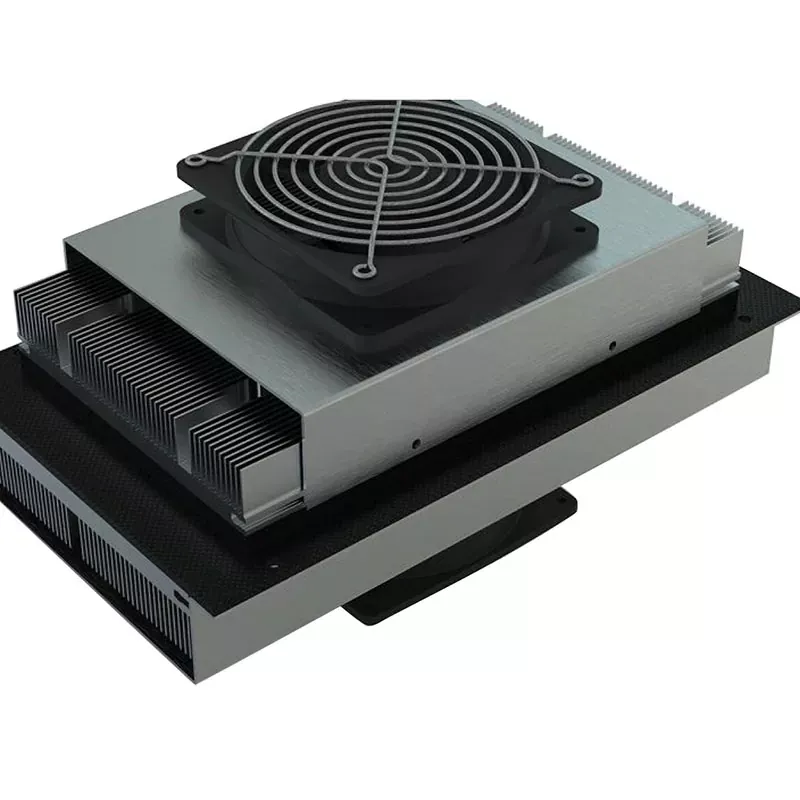

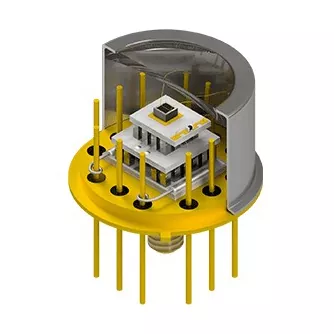

Följande tabell visar nyckelproduktparametrarna för våra termoelektriska kylare. Dessa TEC är lämpliga för ett brett utbud av kylapplikationer, inklusive medicinsk utrustning, laserdioder, batteripaket och kompakta höljen. Vår fabrik kan också tillverka anpassade TEC för att möta specifika krav.

På vår fabrik tillverkar vi våra termoelektriska kylare för att uppfylla dessa specifikationer och mer. Vi kan anpassa kylkapacitet, dimensioner och driftstemperatur för att passa dina specifika krav. Vårt kvalitetskontrollsystem inkluderar inspektion av råvaror, inspektion under process och 100 % slutprovning före leverans. Vårt mål är att förse våra kunder med termoelektriska kylare av hög kvalitet som uppfyller deras krav på termisk prestanda.

8. Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan aktiv och passiv värmebelastning?

Svar: Aktiv värmebelastning är värmen som genereras av de elektriska komponenterna inuti höljet, såsom styrenheter, sensorer och lasrar. Passiv värmebelastning är den värme som kommer in i inneslutningen från den yttre miljön genom väggarna, locket och öppningarna. Båda måste ingå i kyllastberäkningen. För de flesta kompakta elektroniska kapslingar är den aktiva värmebelastningen den dominerande komponenten. För stora kapslingar med dålig isolering kan den passiva värmebelastningen vara betydande.

Fråga 2: Hur stor säkerhetsmarginal ska jag lägga till i kyllastberäkningen?

Svar: En säkerhetsmarginal på 20 % till 30 % rekommenderas vanligtvis. Denna marginal står för osäkerheter i komponentens energiförbrukning, gränssnittens termiska motstånd och åldrandet av TEC. För kritiska applikationer, såsom medicinsk utrustning eller lasersystem, kan en större marginal på 50 % vara lämplig. På Fuzhou X-Meritan Technology Co., Ltd. kan vi hjälpa dig att fastställa lämplig säkerhetsmarginal för din specifika tillämpning.

Fråga 3: Varför minskar COP när temperaturskillnaden ökar?

Svar: COP minskar när temperaturskillnaden ökar eftersom TEC måste arbeta hårdare för att pumpa värme mot en större temperaturgradient. Den elektriska effekttillförseln ökar och kylkapaciteten minskar, så förhållandet mellan kyla och effekt minskar. Det är därför TEC bör väljas för den faktiska driftstemperaturskillnaden, inte för den maximala ΔT-klassificeringen. Vår fabrik tillhandahåller COP-kurvor som visar effektiviteten vid olika temperaturskillnader.

Fråga 4: Kan jag använda en enstegs TEC för en stor temperaturskillnad?

Svar: En enstegs TEC kan uppnå en maximal temperaturskillnad på ca 65-75 K. För större temperaturskillnader krävs en flerstegs TEC. Flerstegs TEC staplar två eller flera steg för att uppnå en större total temperaturskillnad, men de är mindre effektiva och dyrare än enstegs TEC. Om din applikation kräver en temperaturskillnad som är större än 70 K, rådgör med vårt ingenjörsteam för att fastställa den bästa lösningen.

Fråga 5: Hur beräknar jag värmeresistansen för min kylfläns?

Svar: Det termiska motståndet hos en kylfläns beror på dess geometri, materialet och luftflödesförhållandena. Det anges vanligtvis av kylflänstillverkaren i °C/W. För naturlig konvektion är det termiska motståndet högre än för forcerad luft. För en grov uppskattning kan en naturlig konvektionskylfläns med en yta på 0,1 m² ha ett termiskt motstånd på cirka 3-5 °C/W. För korrekta resultat, använd tillverkarens data eller utför ett termiskt test. På vår fabrik kan vi hjälpa dig att välja en kylfläns som matchar TEC:s termiska krav.

9. Slutsats

Att beräkna den erforderliga kylbelastningen är det första och viktigaste steget för att välja en termoelektrisk kylare. Kyllasten är summan av den aktiva värmelasten, den passiva värmelasten och eventuella ytterligare värmekällor. Det måste beräknas med försiktighet, inklusive gränssnittens termiska motstånd och effekten av prestandakoefficienten. Genom att följa beräkningsmetoderna som beskrivs i den här artikeln kan ingenjörer välja en TEC som uppfyller applikationens termiska krav utan onödiga kostnader eller komplexitet. På Fuzhou X-Meritan Technology Co., Ltd. har vår fabrik expertis och produkter för att stödja dina krav på termoelektrisk kylning. Vi tillhandahåller kompletta prestandadata, teknisk support och anpassade konstruktioner för att hjälpa dig att uppnå den bästa termiska lösningen.

Oavsett om du kyler en medicinsk analysator, en laserdiod, ett batteripaket eller en kompakt kapsling, inbjuder vi dig att kontakta oss för att diskutera dina krav. Vi kan tillhandahålla prover, teknisk data och applikationssupport. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för värmehanteringslösningar runt om i världen.

Kontakta Fuzhou X-Meritan Technology Co., Ltd. idagför att diskutera dina krav på termoelektriska kylare och upptäcka hur våra produkter kan möta dina kylbehov.
