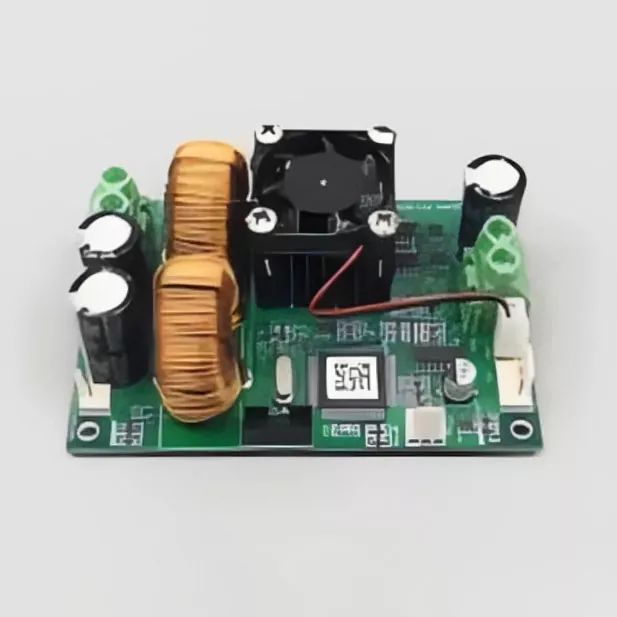

PID temperaturregulator

X-Meritan tillverkar PID-temperaturregulatorer som används i industriella värme- och kylsystem. Dessa enheter läser en temperatursignal från en sensor, jämför den med ett börvärde och justerar utgången för att hålla processtemperaturen stabil. Vanliga applikationer inkluderar plastextrudering, förpackningsmaskiner, laboratorieugnar och livsmedelsbearbetningslinjer.

Regulatorn är inte en fristående värmeenhet. Den tillhandahåller styrsignalen som driver ett relä, halvledarrelä (SSR) eller analog utgång. Själva uppvärmningen eller kylningen utförs av externa element såsom patronvärmare, bandvärmare eller kylventiler.

Hur PID-kontroll fungerar

PID står för proportionell, integral och derivativ. Regulatorn mäter kontinuerligt skillnaden mellan börvärdet och den faktiska temperaturen. Denna skillnad kallas felet.

Den proportionella termen ger en utdata som är proportionell mot det aktuella felet. Integraltermen ackumulerar tidigare fel och korrigerar steady-state offset. Den derivata termen svarar på förändringshastigheten och hjälper till att minska överskridandet.

In practice, the user or the controller's auto-tune function sets three parameters: proportional band, integral time, and derivative time. Korrekt inställning är viktigt. A poorly tuned PID loop will oscillate or respond slowly. ON-OFF control is simpler and is used where the process tolerates temperature swings.

Tekniska parametrar

Alla specifikationer verifieras vid sluttest. Ett kalibreringscertifikat kan tillhandahållas med varje enhet.

Inmatnings- och utmatningsalternativ

Regulatorn måste matcha temperaturgivaren och lastomkopplingsanordningen. Tabellen nedan sammanfattar vanliga kombinationer.

En oöverensstämmelse mellan ingångstyp och sensor orsakar felaktiga avläsningar. En oöverensstämmelse mellan utgång och lastomkopplingsenhet orsakar felaktig kontroll eller komponentskada.

PID vs PÅ-AV-kontroll

ON-OFF-kontroll slår på utgången helt när temperaturen sjunker under börvärdet och helt av när den stiger över börvärdet plus ett hysteresband. Denna metod är enkel och fungerar för system med stor termisk massa där temperatursvängningar är acceptabla.

PID-styrning modulerar utgången kontinuerligt eller i snabba skurar. Den håller temperaturen nära börvärdet med minimal oscillation. PID is required for processes that need tight temperature tolerance, such as laboratory incubators, injection molding nozzles, and laser diode temperature control.

Auto-tune-funktionen i X-Meritan-styrenheterna beräknar initiala PID-parametrar genom att införa en kontrollerad störning och mäta processresponsen. Efter autojustering behövs ofta manuell finjustering för optimal prestanda.

Installations- och kabeldragningsöverväganden

Felaktig kabeldragning är den vanligaste orsaken till fältfel. Följande punkter bör kontrolleras under installationen:

Thermocouple input: Use the correct thermocouple extension wire. Använd inte koppartråd. Polariteten måste matcha. The cold junction compensation built into the controller assumes the terminal block is at a known temperature. Avoid placing the controller near hot air sources that cause terminal temperature drift.

RTD-ingång: Använd tre- eller fyrtrådsanslutning för att avbryta ledningsmotståndet. Tvåtrådsanslutning introducerar mätfel, speciellt vid långa kabeldragningar.

SSR-utgång: Styrenhetens SSR-utgång är en lågspänningslikströmspuls. Den måste anslutas till styringången på en extern SSR. Anslut den inte direkt till ett värmeelement.

Reläutgång: Använd en snubberkrets över induktiva belastningar för att skydda reläkontakterna. Reläets livslängd är beräknad för ett specifikt antal operationer vid en given ström. Frekvent omkoppling vid hög ström förkortar livslängden.

Strömförsörjning: Den breda spänningsingången accepterar de flesta industrinät. Men spänningsspikar från närliggande motorer eller kontaktorer kan skada styrenheten. Använd ett överspänningsskydd eller ledningsfilter om strömledningen är bullrig.

Jordning: Anslut jordterminalen till en korrekt jord. Detta minskar elektriskt brus och förbättrar säkerheten.

Urvalsguide

För att välja en PID-temperaturregulator, svara på dessa frågor:

1. Vilken typ av sensor kommer att användas?

Termoelement täcker ett brett temperaturområde och svarar snabbt. RTD:er är mer exakta och stabila vid lägre temperaturer men långsammare. Analoga ingångar används när temperatursignalen kommer från en sändare.

2. Vilket temperaturområde krävs?

Regulatorområdet måste täcka det förväntade driftområdet. Att använda en kontroller med ett bredare räckvidd än vad som behövs minskar upplösningen. Till exempel visar en K-termoelementkontroller med ett intervall på 0-1370°C 1°C upplösning. En styrenhet med ett intervall på 0-400°C kan visa 0,1°C upplösning.

3. Vad är lastväxlingsanordningen?

Om du använder en SSR, välj SSR-drivenhetens utgång. Om en mekanisk kontaktor används är reläutgången lämplig. Om det slutliga styrelementet är en proportionell ventil eller SCR-effektregulator, använd en analog utgång.

4. Vilken noggrannhet krävs?

Displayens noggrannhetsspecifikation är ±0,5 % FS eller ±1 siffra. För ett intervall på 0-400°C är det ±2°C. Om processen kräver ±0,5°C styrning kan regulatorn ensam inte uppnå det. Sensornoggrannhet, värmeförlust och systeminställning bidrar också till den slutliga kontrollnoggrannheten.

5. Behövs kommunikation eller larm?

Larmutgångar är användbara för övertemperaturskydd. RS485 Modbus gör att regulatorn kan övervakas och justeras från en PLC eller dator. Dessa alternativ ökar kostnaden, så välj bara vad applikationen kräver.

Typiska applikationer

Plast- och förpackningsmaskiner

PID-regulatorer reglerar temperaturen på extruderingsfat, varma grenrör och värmeförseglingsstänger. Konsekvent temperatur förhindrar materialnedbrytning och säkerställer tätningskvalitet.

Laboratorieutrustning

Muffelugnar, torkugnar och konstanttemperaturbad förlitar sig på PID-regulatorer för repeterbara förhållanden. Den långsamma termiska responsen hos dessa system kräver noggrann inställning av integraltermen.

Livsmedelsbearbetning

Kommersiella ugnar, fritöser och pastöriserare använder PID-kontroller för att uppfylla livsmedelssäkerhets- och kvalitetsstandarder. Regulatorn arbetar ofta med en PT100-sensor för noggrann lågtemperaturmätning.

Tillverkning av halvledare och elektronik

Lödstationer, återflödesugnar och härdningsugnar behöver täta temperaturprofiler. PID-regulatorn arbetar med SSR-utgångar för snabb omkoppling och finkontroll.

Vanliga frågor

F: Vad är skillnaden mellan PID och ON-OFF-kontroll i praktiken?

S: PÅ-AV-kontrollen växlar utgången mellan fullt på och helt av. Temperaturen svänger runt börvärdet. PID-kontroll justerar kontinuerligt utgången för att hålla temperaturen nästan konstant. Använd PID när processen endast tolererar en liten avvikelse.

F: Vad är auto-tune och när ska jag använda det?

S: Auto-tune är en funktion som automatiskt beräknar PID-parametrarna. Det fungerar genom att slå på och av utgången på ett kontrollerat sätt och mäta hur systemet reagerar. Kör autotune under den första inställningen eller när den termiska belastningen ändras avsevärt. Efter automatisk justering, verifiera prestanda och gör manuella justeringar om det behövs.

F: Varför överskrider min temperatur börvärdet?

S: Överskjutning betyder vanligtvis att det proportionella bandet är för smalt eller att integraltiden är för kort. Regulatorn tillför för mycket effekt innan temperaturen når börvärdet. Öka proportionalbandet eller minska integralverkan. Auto-tune kan hjälpa till att hitta en utgångspunkt.

F: Kan jag använda samma styrenhet för uppvärmning och kylning?

S: Vissa modeller stöder dubbel effekt för värme/kyla. De ger en utgång för uppvärmning och en annan för kylning. Detta är användbart för system som kräver båda, såsom plastextrudrar med luftkylningsfläktar. Kontrollera modellspecifikationerna för att bekräfta tillgängligheten för dubbel utgång.

F: Hur vet jag om min sensor är kompatibel?

S: Styrenhetens ingångstyp måste matcha sensorn. För termoelement måste typbokstaven (K, J, T, etc.) matcha. För RTD:er måste motståndskurvan (PT100 eller PT1000) matcha. Användning av fel inställning kommer att resultera i felaktiga temperaturavläsningar. De flesta styrenheter har en konfigurationsparameter för att välja ingångstyp.

F: Vad är den förväntade livslängden för en PID-regulator?

S: Med korrekt installation och kylning kan elektroniken fungera i många år. Reläutgången är det vanligaste slitaget. Reläkontaktens livslängd anges av tillverkaren och beror på kopplingsfrekvens och ström. SSR-utgångar har inget mekaniskt slitage men kan gå sönder på grund av överhettning eller överspänning.

F: Ger du teknisk support för tuning?

A: Ja. Våra ingenjörer kan hjälpa till med inledande installation och justering för specifika applikationer. Ange detaljer om ditt termiska system, inklusive värmarens effekt, sensortyp och belastningsegenskaper. Vi svarar inom en arbetsdag.
