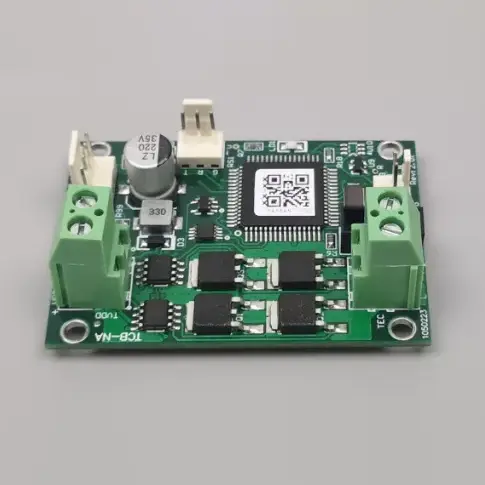

TCB-NA temperaturregulator för standardkylare

X-Meritan TCB-NA temperaturkontroll för standardkylare är en temperaturkontrollmodul för standard termoelektriska kylare (TEC), som stöder både kyla och uppvärmning. Den ger ±0,1°C temperaturkontrollnoggrannhet, 0–10A TEC-ström och ett kontrollområde på -20°C till +100°C.

Med ett standard ASCII seriellt gränssnitt, 10K NTC temperaturavkänning och en kompakt 60 × 42 × 26,5 mm struktur, är TCB-NA designad för enkel integrering i industriella och kommersiella värmeledningssystem.

Tekniska specifikationer

NTC B-värdet kan anpassas. Ett annat B-värde påverkar absolut temperaturmätning men ändrar inte den grundläggande reglernoggrannheten.

Kontrollfunktioner

Värme och kyla

Regulatorn mäter temperaturen genom NTC-sensorn och justerar TEC-riktningen enligt börvärdet. Detta gör att samma modul kan tillhandahålla både värme och kyla utan separat styrhårdvara.

ON/OFF-reglering

ON/OFF-kontrollmetoden är designad för stabil temperaturupprätthållande i standard TEC-applikationer, inklusive laserdioder och laboratorieutrustning.

Seriellt gränssnitt

Temperaturinställningar och realtidsövervakning kan hanteras genom ett seriellt ASCII-protokoll. Vanliga seriella verktyg som Windows HyperTerminal kan användas under installation och testning.

Dedikerade larm- och "klar"-signaler ger återkoppling av driftstatus, medan TEC-avstängningsingången tillåter värdsystemet att inaktivera TEC-drift vid behov.

Power Matching

TEC-spänning

Spänningsmatchning är kritisk eftersom TCB-NA temperaturregulator för standardkylare inte ger intern utspänningsbegränsning. Matningsspänningen får inte överstiga märkspänningen för den anslutna TEC.

Till exempel, när du använder en 12V TEC, bör systemets strömförsörjning väljas därefter.

Power Ripple

Styrenhetens växlingsfunktion kan öka rippeln på den anslutna växlingsströmförsörjningen. Om systemet innehåller andra kort som är känsliga för elektriskt brus eller EMI, kan en separat strömförsörjning för styrenheten vara att föredra.

Temperaturprestanda

Sensorräckvidd

Den anslutna 10K NTC stöder ett specificerat mätområde på -30°C till +147°C, medan aktiv temperaturkontroll är specificerad från -20°C till +100°C.

Noggrannhet

Den specificerade temperaturkontrollnoggrannheten och inställd temperaturnoggrannhet är båda ±0,1°C. Faktisk systemprestanda kan också påverkas av NTC-tolerans, sensorplacering, termisk kontakt, TEC-egenskaper, värmeavledning och omgivningsförhållanden.

För applikationer som kräver strikt temperaturstabilitet bör testning utföras med den slutliga TEC, sensor, last och mekanisk struktur.

Användningsområden

Laserdioder

Styrenheten kan upprätthålla en stabil termisk miljö för laserdiodsystem där temperaturen direkt påverkar driftprestanda.

Laboratorieutrustning

Den är lämplig för laboratorieinstrument som kräver standard termoelektrisk uppvärmning och kylning med stabil temperaturreglering.

Industriella system

Industriell utrustning kan använda modulen för generell TEC-kontroll där kompakt installation, seriell kommunikation och kostnadseffektivitet är viktigt.

Smarta apparater

Den kostnadsorienterade arkitekturen gör styrenheten lämplig för tillverkning av smarta apparater och andra volymtillämpningar som kräver standardtemperaturkontroll.

TCB-NA eller TCB-NE?

TCB-NA är lämpligt när projektet prioriterar standardtemperaturreglering och kostnadseffektivitet. För applikationer som kräver mer avancerad energihantering eller högre temperaturkontrollfunktioner kan TCB-NE-serien vara mer lämplig.

Valet bör baseras på TEC-spänning, ström, måltemperatur, styrkrav, effektivitet och systemarkitektur.

Upphandlingskrav

Innan du beställer bör köpare bekräfta TEC-märkspänning, maximal ström, nätspänning, måltemperatur, erforderlig noggrannhet, NTC-specifikation, kommunikationskrav och driftsmiljö.

X-Meritan driver sin egen fabrik i Kina, som omfattar PCB-montage och slutkalibrering. Dess ingenjörsteam kan tillhandahålla teknisk support för TEC-spänningsmatchning, effektrippelhantering och konfigurationskrav. Standardkomponentlager och utländsk logistik stödjer OEM- och volymanskaffning.

Installationsanmärkningar

Strömförsörjningen måste vara kompatibel med TEC-klassificeringen. Att överskrida TEC-spänningen kan orsaka överbelastning av komponenter eftersom TCB-NA-temperaturregulatorn för standardkylare inte har någon intern utspänningsbegränsning.

Strömspecifikationen 0–10A bör utvärderas tillsammans med TEC, kablar, kontakter och strömförsörjning. Korrekt värmeavledning krävs också för hela termoelektriska systemet.

När du ansluter annan känslig elektronik till samma strömförsörjning, kontrollera rippel- och EMI-prestanda innan den slutliga systemintegreringen.

Vanliga frågor

Vilken TEC-spänning kan TCB-NA stödja?

Styrenheten stöder TEC-spänningar från 5V till 27V. TEC-spänningen måste vara lika med eller högre än kortets matningsspänning. Eftersom TCB-NA inte har någon intern utspänningsbegränsning får strömförsörjningen inte överskrida TEC:s märkspänning.

Vad är den maximala TEC-strömmen?

TCB-NA-temperaturregulatorn för standardkylare stöder ett TEC-strömområde på 0–10A. Den faktiska driftströmmen bör väljas enligt TEC-klassificering, termisk belastning, kablar, kontakter och strömförsörjningskapacitet.

Kan regulatorn ge både värme och kyla?

Ja. Den dubbelriktade styrarkitekturen gör att TEC kan arbeta i både värme- och kyllägen, vilket gör det möjligt att upprätthålla en måltemperatur under föränderliga omgivningsförhållanden.

Vilken temperatursensor använder regulatorn?

Standardkonfigurationen använder en 10K NTC med ett standard B-värde på 3950. B-värdet kan anpassas enligt applikationskrav. Det specificerade mätområdet är -30°C till +147°C, med ett kontrollområde på -20°C till +100°C.

Hur kan TCB-NA kontrolleras eller övervakas?

Regulatorn använder ett standard ASCII seriellt gränssnitt för temperaturinställning och realtidsövervakning. Den ger också larm- och "klar"-statussignaler och en TEC-avstängningsingång för integration med värdkontrollsystemet.
