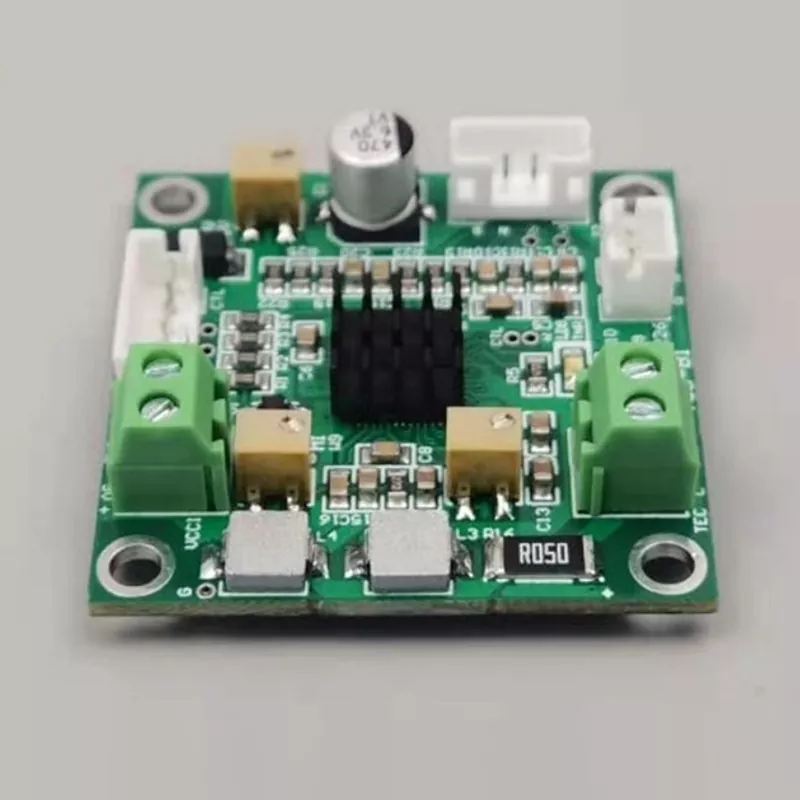

ATC-M1 temperaturregulator med korttids-PID

X-Meritan utvecklar termoelektriska material, kylare, NTC-komponenter och temperaturregulatorer för termisk halvledarhantering. ATC-M1 temperaturregulator med kortcykel PID kombinerar ett kompakt 34 mm x 20 mm kort med korttids PID-kontroll, 10K NTC temperaturåterkoppling och TEC-utgångskontroll för mikroobjekt med låg termisk tröghet. Den fungerar på 3,0V–5,0V DC, stöder ett standardtemperaturområde på +10 till +40 grader C och har en fabriksinställd temperatur på 25 grader C. Temperaturen kan justeras via en W9 potentiometer eller analog ingång, med en specificerad temperaturkontrollstabilitet på 0,001 grader C.

Nyckelfunktioner

Kortvarig PID-kontroll

ATC-M1-temperaturregulatorn med kortcykel-PID använder en kortcyklisk PID-återkopplingsmetod designad för mikroobjekt med låg termisk tröghet. Frekventa korrigerande åtgärder hjälper styrenheten att reagera på förändringar i det termiska tillståndet för det kontrollerade objektet utan att förlita sig på den större termiska responsen som är förknippad med konventionella system.

Kompakt skivstruktur

Med dimensioner på endast 34 mm x 20 mm och en total höjd på 15,5 mm är ATC-M1 lämpad för kompakta termiska styrenheter. Dess lilla formfaktor är särskilt relevant för optiska, avkännande och elektroniska miniatyrstrukturer där tillgängligt internt utrymme är begränsat.

TEC Output Control

Regulatorn är designad för att fungera med termoelektriska kylkomponenter. Dess maximala TEC-ström är 2,5A, medan den maximala TEC-spänningen är 4,3V vid en 5V-matning eller 2,5V vid en 3,3V-matning. Dessa definierade gränser ger en tydlig grund för att matcha regulatorn med tillhörande TEC-system.

Temperaturåterkoppling

En 10K NTC-sensor används för temperaturmätning och återkoppling. Den specificerade temperaturkontrollstabiliteten är 0,001 grader C, vilket ger den precision som krävs för applikationer där små temperaturvariationer kan påverka drifttillståndet för temperaturkänsliga komponenter.

Tekniska data

Designjämförelse

Användningsområden

1. Fotonik: X-Meritan identifierar fotonikapplikationer inklusive detektorkylning. Den kompakta kontrollstrukturen och temperaturåterkopplingsfunktionen ger ett lämpligt kontrollelement för små termoelektriska kylaggregat.

2. Telekommunikation: Företagets applikationsområde inkluderar termisk stabilisering och kylning av telekomkomponenter. Exakt temperaturreglering kan integreras i kompakta värmestyrningsarkitekturer.

3. Medicinsk utrustning: X-Meritan listar PCR-förstärkare och temperaturrelaterade applikationer inom medicin. Temperaturkontroll är en viktig del av system där driftförhållandena beror på kontrollerade termiska miljöer.

4. Aerospace Sensing: Företagets flygapplikationer inkluderar isdetekteringssensorer, värmeflödessensorer och IR-sensorer. Kompakta termokontrollkomponenter kan ingå i temperaturkänsliga avkänningssystem.

5. Bilelektronik: X-Meritan identifierar också termisk stabilisering för LiDAR, AR och detektorer, vilket utökar relevansen av kompakt termoelektrisk styrning till fordons- och elektroniska avkänningstillämpningar. ATC-M1-temperaturregulatorn med korttids-PID kan övervägas för kompakta värmehanteringsarkitekturer där det kontrollerade objektet har en liten termisk massa.

Systemintegration

1. TEC Elektriska gränser: ATC-M1-temperaturregulatorn med korttids-PID fungerar inom de specificerade maximala spännings- och strömvärdena.

2. Temperaturåterkoppling: 10K NTC-ingången tillhandahåller temperaturåterkopplingsvägen för styrsystemet.

3. Temperaturområde: Standard temperaturkontrollintervall är +10 till +40 grader C, med en fabriksinställd temperatur på 25 grader C.

4. Utgångsinställningar: Standardinställningen för maximal utspänning är 2,0 V, medan den fabriksinställda maximala utströmmen är 1,0 A.

5. Justeringsmetod: Temperaturejustering kan utföras via W9-potentiometern och analog temperaturingång stöds också.

6. Produktkonfiguration: För applikationer som kräver en annan konfiguration anger X-Meritan att produkter kan produceras enligt ritningar eller prover. Serviceprocessen inkluderar kommunikation i tidigt skede, provbekräftelse och produktion efter bekräftelse.

X-Meritan-kapacitet

ATC-M1 är en del av X-Meritans termoelektriska teknologiportfölj, som täcker termoelektriska material, termoelektriska kylare, TEC-enheter, NTC-komponenter och temperaturregulatorer. Denna produktstruktur förbinder temperaturkontrollkortet med de termoelektriska komponenterna och avkänningselementen som används i kompakta värmeledningssystem.

Komplett termoelektrisk teknologikedja

X-Meritans kapacitet omfattar utveckling av termoelektriskt material, anpassning av kärnkomponenter och design av värmeavledningslösningar. För ATC-M1 är denna tekniska omfattning direkt relaterad till TEC-utgångskontroll, NTC-temperaturåterkoppling och kraven på termisk hantering av kompakta elektroniska och optiska enheter.

5 stora tillämpningsområden

X-Meritan rapporterar applikationer inom fem stora områden: fiberoptisk kommunikation, industriell medicinsk utrustning, smart bilelektronik, konsumentelektronik och forskningsinstitutioner. Dessa applikationsområden ger en relevant teknisk bakgrund för ATC-M1, särskilt där kompakt termoelektrisk kylning och kontrollerade driftstemperaturer krävs.

Fortune 500 Company Cooperation

X-Meritan uppger att de samarbetar med Fortune 500-företag och flera nationella nyckellaboratorier. Denna erfarenhet är relevant för utveckling och tillämpning av termoelektriska komponenter och temperaturkontrolltekniker som används i specialiserade elektroniska och termiska ledningssystem.

Flera tillverkningsprocesser

Produktionsutrustningen som listas av X-Meritan inkluderar tenndoppningsugnar, svängningsmaskiner för vibration, svetsmaskiner, ugnar, dispenseringsmaskiner, automatiska tätningsmaskiner, återflödeslödningsutrustning och helautomatiska tryckmaskiner. Dessa tillverkningsprocesser stödjer produktionen av termoelektriska komponenter och elektroniska temperaturkontrollprodukter.

55 % europeisk marknadsdistribution

X-Meritan rapporterar att Europa står för 55 % av sin internationella marknadsdistribution, medan Nordamerika står för 15 %, Sydostasien 15 % och övriga marknader 15 %. Den internationella applikationsbakgrunden stöder företagets erfarenhet av att leverera termoelektriska och temperaturstyrande produkter för olika tekniska miljöer.

6. Integrerat stöd för termisk lösning

Utöver individuella temperaturkontrollkomponenter tillhandahåller X-Meritan design av värmeavledningslösningar och stöd för produktval. Detta gör att ATC-M1-temperaturregulatorn med kortcykel-PID kan betraktas tillsammans med motsvarande termoelektriska kylare, NTC-komponent och termisk hanteringskrav snarare än som ett isolerat styrkort.

FAQ

F: Vilken typ av temperatursensor använder ATC-M1?

S: Den använder en 10K NTC temperatursensor för temperaturmätning och återkoppling.

F: Vad är temperaturkontrollstabiliteten?

S: Den specificerade temperaturkontrollstabiliteten är 0,001 grader C.

F: Vad är den maximala TEC-strömmen?

S: Den maximala TEC-strömmen är 2,5A.

F: Vad är storleken på kontrollern?

S: ATC-M1-temperaturregulatorn med korttids-PID har kortmått på 34 mm x 20 mm, med en total höjd på 15,5 mm.

F: Vilken är standardtemperaturinställningen?

S: Den fabriksinställda temperaturen är 25 grader C, med ett standardkontrollområde på +10 till +40 grader C.

F: Kan X-Meritan utveckla produkter enligt ritningar eller prover?

A: Ja. X-Meritan uppger att man kan producera produkter enligt ritningar eller prover, med provbekräftelse innan produktion.
