X-meritanär en tillverkare och leverantör i Kina som specialiserat sig på termoelektriska kylningslösningar. Vi erbjuder ett utbud avTemperaturkontroller för Micro TE-kylare designade för Micro-TEC-modulerkompakttermoelektriska kylare som används i applikationer som kräver exakt temperaturreglering. Våra styrenheter hanterar ström för att möjliggöra både kylning och uppvärmning, och håller målobjekt vid stabila börtemperaturer. Dessa produkter betjänar optisk kommunikation, biologisk och medicinsk utrustning, hemelektronik och fordons-/flygsektorn. Alla kontroller är designade och tillverkade enligt vårt interna kvalitetssystem, med anpassningsmöjligheter tillgängliga för elektriska parametrar, fysiska dimensioner, kommunikationsprotokoll och miljöanpassningsförmåga.
Temperaturkontroller för Micro TE Coolers reglerar strömmen som flyter genom den termoelektriska kylaren för att stabilisera temperaturen på önskat värde. Den övervakar kontinuerligt målobjektets temperatur och justerar utströmmen baserat på temperaturskillnaden och vänder riktningen för att växla mellan uppvärmnings- och kylningslägen och ändra storleken för att kontrollera intensiteten.
Strömpolariteten kan vändas, vilket gör att TEC kan växla mellan kylnings- och värmelägen. För applikationer som PCR som kräver alternerande termiska cykler.
En intern återkopplingsslinga läser kontinuerligt av målobjektets faktiska temperatur, jämför den med börvärdet och justerar automatiskt uteffekten tills temperaturen stabiliseras. Inget manuellt ingrepp krävs.
Utström och spänning kan konfigureras enligt specifikationerna för den TEC som drivs, och täcker ett effektområde från milliwatt till hundratals watt.
|
Anpassningsalternativ |
Kärninnehåll |
|
Elektriska parametrar |
Ingångsspänning och utgångsström/spänningsmatchning |
|
Fysiska dimensioner och gränssnitt |
PCB-formfaktor, kontaktplats och typ |
|
Temperaturkontrollprestanda |
Kontrollera noggrannhet och driftstemperaturområde |
|
Kommunikations- och kontrollprotokoll |
Anpassning av kommunikationsgränssnitt och kommandouppsättning |
|
Sensorkompatibilitet |
Stöd för olika temperatursensortyper |
|
Miljöanpassningsförmåga |
Robust anpassning för specifika driftsmiljöer |
|
Produktformfaktor |
Enkelchipslösning kontra modulär produktformanpassning |
Stabiliserar laser (som DFB-laser) våglängd. Temperaturförändringar påverkar laservåglängden och förhindrar signalöverhörning orsakad av temperaturdrift.
Används i PCR-instrument och liknande enheter. PCR-reaktioner kräver specifika temperaturförhållanden, vilket gör exakt termisk cykling viktig.
Ger lokal precisionskylning för högpresterande chips (som GPU). Förhindrar att chips överhettas under tung belastning, vilket annars skulle utlösa strypning och äventyra användarupplevelsen.
Stabiliserar prestandan hos precisionssensorer som LiDAR. Förhindrar sensoravläsningsdrift orsakad av förändringar i omgivningstemperaturen och håller mätningarna konsekvent exakta.
Ja, så länge som styrenhetens utström och spänningsvärden överstiger TEC:s Imax och Vmax. Genom att välja en styrenhet med tillräckligt högt utrymme kan samma styrenhet köra flera TEC-modeller över olika produktlinjer.
Stabiliteten beror på kontrollalgoritmen och sensorupplösningen. Med en korrekt avstämd PID-slinga och en högupplöst ADC kan ±0,01°C eller bättre uppnås för många optiska och laboratorieapplikationer.
Analog voltage control, PWM input, I²C, SPI, UART, and USB are available depending on the model. Specify your host system integration requirements and we can recommend the appropriate interface.
Ja. Vi stöder OEM-anpassning av styrparametrar, utgångsintervall, val av gränssnitt och formfaktor. Vi följer en provbaserad utvecklingsprocess: preliminär diskussion → provproduktion → kundvalidering → massproduktion.
|

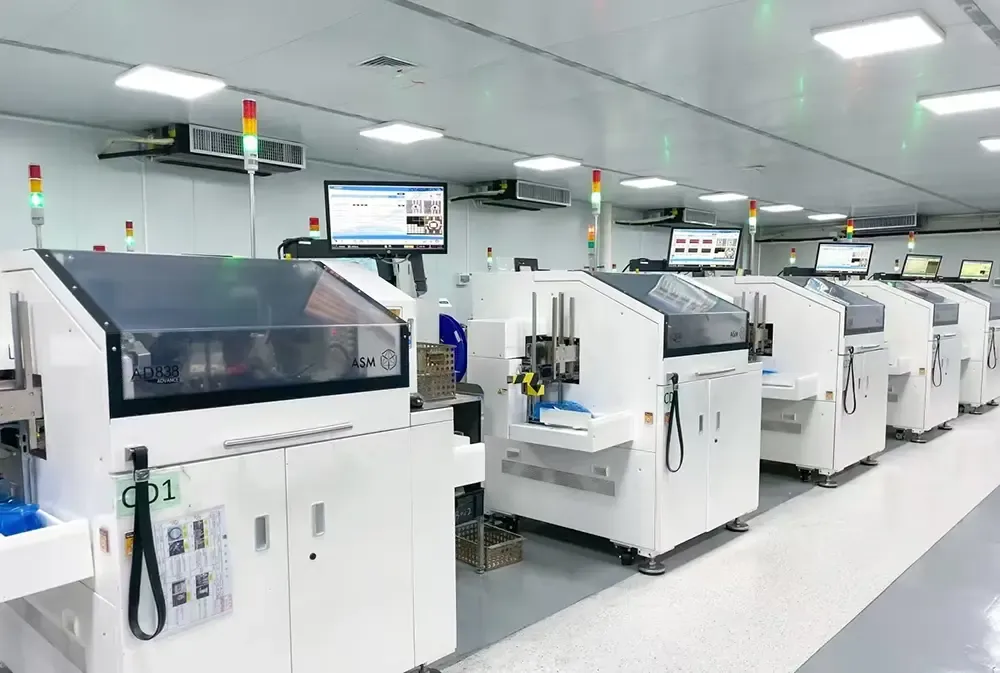

Utrustning |
Beskrivning |
|
Plåtdoppningsugnar |
Förförtenning av komponent leder till att förbättra lödbarheten och förhindra oxidation |
|
Vibrationssvinggjutmaskiner |
Eliminering av luftbubblor och jämn fördelning av inkapslingsmaterial under ingjutning eller formning |
|
Svetsmaskiner |
Punkt- eller ultraljudssvetsning för interna ledningar, termoelementledningar och modulterminaler |
|
Ugnar |
Torkning, förvärmning och härdning av lim och beläggningar |
|
Bläckstråleskrivare |
Utskrift av identifieringsmärken, modellnummer och batchkoder för spårbarhet |
|
Utmatningsmaskiner |
Precisionsapplicering av termiska gränssnittsmaterial, lim eller inkapslingsmedel |
|
Automatiska tätningsmaskiner |
Hermetisk försegling av moduler eller förpackningar för att förhindra att fukt och föroreningar tränger in |
|
Skärmaskiner |
Dimensionell skärning av keramiska substrat, PCB eller blyramar |
|
Stelningsmaskiner |
Accelererad härdning eller härdning av hartser och ingjutningsmassa |
|
Reflow lödsystem |
SMT-lödning av ytmonterade komponenter under kontrollerade temperaturprofiler |
|
Helautomatiska tryckmaskiner |
Högprecisionsutskrift av lödpasta eller ledande lim före komponentplacering |
