Ett LiDAR-system på ett autonomt fordon eller en vägkantssensorenhet måste fungera tillförlitligt över ett temperaturområde som kan sträcka sig från -40°C på vintern till +85°C i direkt sommarsol. Inuti huset är laserdioderna, fotodetektorerna och de optiska komponenterna temperaturkänsliga. En förskjutning på bara några grader kan ändra laserns emissionsvåglängd, minska detektorns signal-brusförhållande och förvränga den optiska inriktningen. Resultatet är en försämring av räckviddsnoggrannheten och punktmolnkvaliteten. För inköpsingenjören som specificerar värmeledningskomponenter är frågan inte om temperaturkontroll behövs, utan vilken teknik som kan leverera det inom LiDAR-systemets storlek, effekt och tillförlitlighetsbegränsningar.Termoelektriska kylarehar dykt upp som den föredragna lösningen för många av dessa utmaningar.
Den här guiden är skriven för köpare och designingenjörer som behöver förstå hur termoelektriska kylare hanterar temperaturkontrollutmaningarna i LiDAR-system. Vi kommer att täcka de specifika termiska utmaningarna i LiDAR, funktionsprincipen för termoelektriska kylare, nyckelspecifikationerna att utvärdera, integrationsöverväganden och kriterierna för val av leverantör. Vi kommer också att tillhandahålla detaljerade produktparametrar från vår fabrik påFuzhou X-Meritan Technology Co., Ltd.Oavsett om du utvecklar ett LiDAR-system för fordons-, industri- eller kartapplikationer, hjälper den här guiden dig att välja rätt termoelektrisk kylare för dina krav på värmeledning.
LiDAR-system presenterar en unik uppsättning termiska utmaningar som skiljer sig från andra elektroniska system. Den första utmaningen är laserdiodens känslighet. Emissionsvåglängden för en laserdiod ändras med temperaturen med en hastighet av ungefär 0,3 nm/°C. För ett LiDAR-system som använder smalbandiga optiska filter eller våglängdskänslig detektering, kan denna drift orsaka en missanpassning mellan laservåglängden och filterpassbandet, vilket minskar signalstyrkan och detektionsområdet. Den andra utmaningen är fotodetektorns termiska brus. Mörkerströmmen och brusekvivalenteffekten hos detektorn ökar med temperaturen, vilket försämrar signal-brusförhållandet och avståndsmätningens noggrannhet. Den tredje utmaningen är den termiska expansionen av den optiska bänken. De optiska komponenterna är monterade på en gemensam bänk, och om bänken expanderar eller drar ihop sig med temperaturen kan inriktningen av lasern, detektorn och skanningsoptiken förskjutas, vilket orsakar pekfel. Tabellen nedan sammanfattar dessa utmaningar och deras effekter.
| Utmaning | Källa | Effekt på LiDAR-prestanda |
| Laservåglängdsdrift | Temperaturkoefficient för laserdiod | Minskad signalstyrka, räckviddsförlust |
| Detektorbuller ökar | Termiskt brus i fotodetektor | Lägre SNR, minskad noggrannhet |
| Optisk bänkexpansion | Termisk expansion av monteringsmaterial | Felinriktning, pekfel |
| Extrema omgivningstemperaturer | Driftmiljö | Systemfel eller försämrad prestanda |
| Värmeavledningstäthet | Kompakt kapsling | Lokaliserade heta fläckar, termiska gradienter |
På Fuzhou X-Meritan Technology Co., Ltd. tillverkar vår fabrik termoelektriska kylare som är speciellt utformade för att möta dessa utmaningar. Vi förstår de termiska kraven för LiDAR-system och vi arbetar med våra kunder för att välja rätt kylare för deras specifika lasereffekt, detektortyp och miljöförhållanden.
En termoelektrisk kylare är en solid-state värmepump som använder Peltier-effekten för att överföra värme från ena sidan av enheten till den andra när en likström appliceras. Enheten består av en uppsättning halvledarpellets, typiskt vismuttellurid, inklämda mellan två keramiska substrat. När ström flyter blir den ena sidan kall (den kalla sidan) och den andra blir varm (den varma sidan). Värmen absorberas på den kalla sidan och frigörs på den varma sidan, där den avleds av en kylfläns. Att vända strömmen vänder riktningen för värmeöverföringen, vilket gör att samma enhet kan användas för både kylning och uppvärmning. Denna dubbelriktade kontroll är en viktig fördel för LiDAR-system som måste fungera i både varma och kalla miljöer. Tabellen nedan jämför termoelektriska kylare med andra kyltekniker.
| Teknologi | Kyla/värme | Storlek | Precision | Pålitlighet | Buller/vibrationer |
| Termoelektrisk kylare | Både | Kompakt | Hög (+/- 0,1°C) | Hög (solid state) | Ingen |
| Kompressorbaserad | Både | Stor | Måttlig | Måttlig (rörliga delar) | Hög |
| Fan-baserad | Endast kylning | Måttlig | Låg | Måttligt (lagerslitage) | Måttlig |
| Värmerör | Endast kylning | Kompakt | Låg | Hög | Ingen |
På vår fabrik designar vi våra termoelektriska kylare för de krävande kraven på LiDAR-system. Vi använder högpresterande vismuttelluridpellets och avancerade keramiska substrat för att uppnå hög kylkapacitet i ett kompakt fotavtryck. Våra kylare finns med integrerade temperatursensorer och styrelektronik, vilket möjliggör exakt temperaturstabilisering av laserdioden och detektorn.
När man väljer en termoelektrisk kylare för ett LiDAR-system bör köpare utvärdera flera viktiga specifikationer. Kylkapaciteten (Qc) avgör hur mycket värme kylaren kan ta bort vid en given temperaturskillnad. För LiDAR-applikationer måste kylkapaciteten vara tillräcklig för att hantera värmebelastningen från laserdioden, detektorn och andra värmealstrande komponenter. Den maximala temperaturskillnaden (ΔTmax) bestämmer den maximala temperaturskillnaden som kylaren kan uppnå mellan den kalla och varma sidan. Ström- och spänningsvärdena bestämmer strömförsörjningskraven. Fotavtrycket och tjockleken bestämmer integrationsbegränsningarna. Prestandakoefficienten (COP) bestämmer kylarens effektivitet. Tabellen nedan sammanfattar dessa specifikationer.
| Specifikation | Typiskt intervall för LiDAR | Betydelse |
| Kylkapacitet (Qc) | 5 W - 50 W | Måste överstiga den totala värmebelastningen |
| Max temperaturskillnad (ΔTmax) | 65°C - 75°C | Bestämmer kylförmåga |
| Aktuell (Imax) | 2 A - 8 A | Bestämmer strömförsörjningen |
| Spänning (Vmax) | 5 V - 24 V | Bestämmer strömförsörjningen |
| Fotavtryck | 10 x 10 mm till 40 x 40 mm | Bestämmer integration |
| Tjocklek | 2 mm - 6 mm | Bestämmer integration |
| Prestandakoefficient (COP) | 0,3 - 0,6 | Bestämmer energieffektivitet |
På Fuzhou X-Meritan Technology Co., Ltd., erbjuder vår fabrik en rad termoelektriska kylare med olika kylkapaciteter, fotavtryck och spänningsklasser. Vi kan hjälpa våra kunder att välja rätt kylare för deras specifika LiDAR termiska krav. Vårt ingenjörsteam kan också tillhandahålla termisk simulering och designstöd för att säkerställa att kylaren är korrekt integrerad i LiDAR-huset.
Prestandan hos en termoelektrisk kylare i ett LiDAR-system beror inte bara på själva kylaren utan också på hur den är integrerad. Flera faktorer kan påverka prestandan. Det första är det termiska gränssnittet mellan kylaren och laserdioden eller detektorn. Ett dåligt termiskt gränssnitt, såsom en torr fog eller en ojämn yta, kan öka det termiska motståndet och minska kylningseffektiviteten. Den andra är kylflänsdesignen. Den heta sidan av kylaren måste kunna avleda värmen till den omgivande miljön. Om kylflänsen är underdimensionerad eller luftflödet är otillräckligt kommer temperaturen på den varma sidan att stiga, vilket minskar kylkapaciteten och potentiellt överhettar kylaren. Den tredje är den termiska isoleringen av den kalla sidan. Den kalla sidan måste isoleras från den omgivande miljön för att förhindra värmeläckage som skulle minska kylningseffektiviteten. Tabellen nedan sammanfattar dessa integrationsfaktorer.
| Integrationsfaktor | Effekt på prestanda | Begränsning |
| Termiskt gränssnittsmaterial | Dåligt gränssnitt ökar termiskt motstånd | Använd termiskt fett eller kuddar med hög ledningsförmåga |
| Kylfläns design | Otillräcklig kylfläns minskar kylkapaciteten | Storlek kylfläns för maximal värmebelastning |
| Luftflöde | Dåligt luftflöde ökar temperaturen på varma sidan | Säkerställ tillräcklig ventilation eller forcerad luft |
| Isolering av kalla sidan | Värmeläckage minskar kylningseffektiviteten | Använd isolering runt den kalla sidan |
| Kondensation | Fukt kan bildas på kalla ytor | Använd förseglad hölje eller torkmedel |
På vår fabrik tillhandahåller vi teknisk support för att hjälpa våra kunder att integrera den termoelektriska kylaren i deras LiDAR-system. Vi kan rekommendera termiska gränssnittsmaterial, kylflänsdesigner och tätningsmetoder som säkerställer optimal prestanda. Vårt mål är att hjälpa våra kunder att uppnå den temperaturstabilitet som deras LiDAR-system kräver.
Att utvärdera en leverantör av termoelektriska kylare för LiDAR-applikationer kräver fokus på termisk designförmåga, tillverkningskvalitet, testning och applikationsstöd. Leverantören bör ha förmågan att designa och tillverka kylare enligt de specifikationer som krävs, inklusive anpassade fotavtryck och spänningsklasser. Tillverkningskvaliteten bör vara konsekvent, med snäva toleranser på pelletsplaceringen och den keramiska planheten. Leverantören bör testa varje kylare för kylkapacitet, ΔTmax och läckström. Och leverantören bör tillhandahålla applikationsstöd, inklusive termisk simulering och integrationsvägledning. Tabellen nedan sammanfattar dessa utvärderingskriterier.
| Utvärderingskriterium | Vad du ska leta efter | Varför det spelar roll |
| Termisk designförmåga | Anpassad design, termisk simulering | Säkerställer optimal prestanda för applikationen |
| Tillverkningskvalitet | Precisionspelletsplacering, keramisk planhet | Säkerställer konsekvent prestanda och tillförlitlighet |
| Testning | Kylkapacitet, ΔTmax, läckström | Säkerställer att kylaren uppfyller specifikationerna |
| Applikationssupport | Integrationsvägledning, termisk simulering | Hjälper till att uppnå optimal systemprestanda |
På X-Meritan har vår fabrik tillverkat termoelektriska kylare i över ett decennium. Vi har lång erfarenhet av termisk design och tillverkning. Vi testar varje kylare före leverans och ger teknisk support till våra kunder. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för LiDAR termoelektriska kylare.

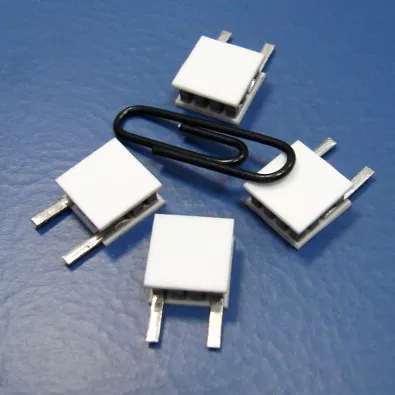

Följande tabell visar nyckelproduktparametrarna för våra termoelektriska kylare. Dessa kylare är designade för LiDAR-system och andra precisionsapplikationer för termisk hantering. Vår fabrik kan också tillverka skräddarsydda kylare för att möta specifika krav.
| Parameter | Specifikationsområde | Anteckningar |
| Kylkapacitet (Qc) | 5 W - 50 W | Vid AT = 0°C |
| Max temperaturskillnad (ΔTmax) | 65°C - 75°C | Vid Qc = 0 W |
| Aktuell (Imax) | 2 A - 8 A | Vald för strömförsörjning |
| Spänning (Vmax) | 5 V - 24 V | Vald för strömförsörjning |
| Fotavtryck | 10 x 10 mm till 40 x 40 mm | Anpassade storlekar tillgängliga |
| Tjocklek | 2 mm - 6 mm | Vald för integration |
| Keramiskt material | Aluminiumoxid (Al2O3) | Standard |
| Pelletsmaterial | Vismut Telluride (Bi2Te3) | Högpresterande |
| Driftstemperatur | -40°C till +85°C | Vald för miljö |
| Integrationsalternativ | Sensor, styrelektronik | Anpassade alternativ tillgängliga |
| MOQ | 100 stycken | Förhandlingsbart vid stora beställningar |
| Ledtid | 2-4 veckor | Beror på kvantitet och anpassning |
På vår fabrik tillverkar vi våra termoelektriska kylare för att uppfylla dessa specifikationer och mer. Vi kan anpassa kylkapacitet, fotavtryck, spänning och integrationsalternativ för att passa dina specifika krav. Vårt kvalitetskontrollsystem inkluderar inspektion av råvaror, inspektion under process och slutinspektion före leverans. Vårt mål är att förse våra kunder med högkvalitativa termoelektriska kylare som uppfyller deras LiDAR-värmehanteringsbehov.
Fråga 1: Kan en termoelektrisk kylare både kyla och värma ett LiDAR-system?
Svar: Ja, en termoelektrisk kylare kan både kyla och värma. Genom att vända likströmmens polaritet, vänds värmeöverföringens riktning. Detta gör att samma kylare kan värma laserdioden i kalla miljöer och kyla den i varma miljöer. Denna dubbelriktade förmåga är väsentlig för LiDAR-system som måste fungera över ett brett temperaturområde. Hos Fuzhou X-Meritan Technology Co., Ltd. är våra kylare designade för dubbelriktad drift.
Fråga 2: Hur mycket ström förbrukar en termoelektrisk kylare i ett LiDAR-system?
Svar: Strömförbrukningen beror på kylkapaciteten, temperaturskillnaden och COP. En typisk termoelektrisk kylare för LiDAR kan förbruka 5 till 20 watt. COP är vanligtvis 0,3 till 0,6, vilket betyder att för varje watt värme som tas bort, förbrukar kylaren 1,7 till 3,3 watt elektrisk effekt. Strömförbrukningen måste beaktas i systemets totala energibudget.
Fråga 3: Vilken är den typiska temperaturstabiliteten som kan uppnås med en termoelektrisk kylare?
Svar: Med en korrekt designad kontrollslinga kan en termoelektrisk kylare uppnå temperaturstabilitet på +/- 0,1°C eller bättre. Denna precisionsnivå är avgörande för LiDAR-system som kräver stabil laservåglängd och detektorprestanda. Stabiliteten beror på kvaliteten på temperatursensorn, styrelektroniken och systemets termiska design.
Fråga 4: Kan termoelektriska kylare användas i LiDAR-system för bilar?
Svar: Ja, termoelektriska kylare används i LiDAR-system för bilar. De måste uppfylla fordonskraven för vibrationer, stötar och temperaturcykler. På vår fabrik erbjuder vi kylare som är testade enligt fordonsstandarder, inklusive vibrationer och termisk stöt. Vi kan även tillhandahålla AEC-Q100 kvalificerad styrelektronik för fordonstillämpningar.
Fråga 5: Hur väljer jag rätt termoelektrisk kylare för mitt LiDAR-system?
Svar: För att välja rätt termoelektrisk kylare måste du bestämma den totala värmebelastningen, den nödvändiga temperaturskillnaden, tillgänglig strömförsörjning och integrationsbegränsningarna. Vårt ingenjörsteam kan hjälpa dig att beräkna dessa krav och välja den optimala kylaren för din applikation. Vi tillhandahåller även stöd för termisk simulering för att verifiera designen före prototypframställning.
LiDAR-system erbjuder betydande temperaturkontrollutmaningar, från laservåglängdsdrift och detektorbrus till optisk felinställning och omgivande extremer. Termoelektriska kylare hanterar dessa utmaningar med exakt, dubbelriktad, solid-state temperaturkontroll i ett kompakt och pålitligt paket. För inköpsingenjörer och designteam är det viktigt att förstå de termiska utmaningarna, de kallare specifikationerna och integrationshänsynen för att välja rätt lösning. På Fuzhou X-Meritan Technology Co., Ltd. har vår fabrik expertis och förmåga att tillverka termoelektriska kylare som uppfyller de krävande kraven för LiDAR-system. Vi arbetar nära våra kunder för att välja rätt kylare och för att säkerställa framgångsrik integration.
Oavsett om du utvecklar LiDAR för autonoma fordon, industriell automation eller kartapplikationer, inbjuder vi dig att kontakta oss för att diskutera dina krav. Vi kan tillhandahålla prover, tekniska data och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för LiDAR-systemutvecklare runt om i världen.
Kontakta Fuzhou X-Meritan Technology Co., Ltd. idagför att diskutera dina LiDAR Thermoelectric Cooler-krav och upptäcka hur våra produkter kan säkerställa den termiska stabilitet som ditt system behöver.
