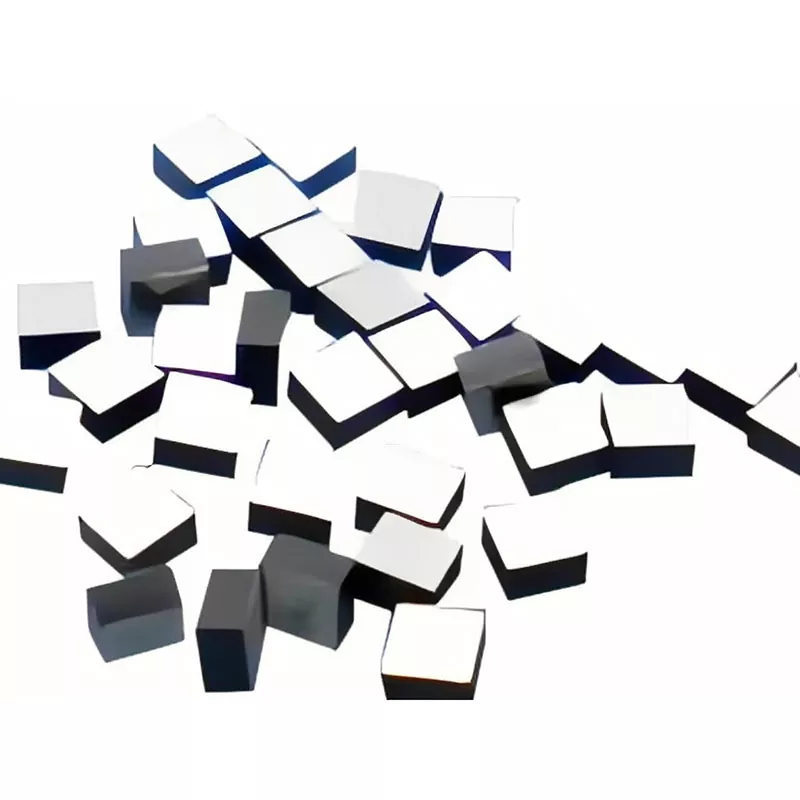

NTC-termistorchip med hög precision

NTC-termistorer använder en negativ temperaturkoefficient, vilket betyder att deras motstånd ändras när temperaturen ändras. I en avkänningskrets kan motståndsvariationen omvandlas till temperaturinformation för övervakning och styrning.

För chiptillämpningar påverkar valet av R25, B-värde, resistanstolerans, chipdimensioner och elektrodstruktur direkt kretsmatchning och montering. R25 avser det nominella motståndet vid 25°C, medan B-värdet beskriver termistorns resistans-temperaturkarakteristik.

NTC-termistorchipet med hög precision är avsett för applikationer där avkänningselementet måste placeras nära en temperaturkänslig komponent samtidigt som det upptagna utrymmet hålls litet.

Tekniska parametrar

Följande modeller representerar tillgängliga produktspecifikationer. Elektriska värden och dimensioner bör väljas enligt de erforderliga kretsegenskaperna och monteringsmetoden.

Ytterligare tillgängliga intervall

Liten storlek

NTC-termistorchipet med hög precision är tillgängligt i kompakta strukturer för applikationer där en konventionell förpackad temperatursensor skulle uppta för mycket utrymme. Utvalda modeller i det aktuella sortimentet är så små som 0,45 × 0,45 mm, medan anpassade spånmått kan utvärderas från kundens ritningar eller prover.

Den lilla chipstrukturen är lämplig för att placera avkänningselementet nära optiska, elektroniska eller andra temperaturkänsliga komponenter. Slutliga dimensioner bör bekräftas enligt de erforderliga elektriska egenskaperna och monteringsprocessen.

Trådbindning

Chipet kan förses med guld- eller silverpläterade elektroder för trådbindning. Guld-, aluminium- och silvertrådsbindning kan stödjas beroende på elektrodkonfigurationen och monteringsprocessen.

Denna struktur är lämplig för kompakta hybridmoduler och andra sammansättningar där termistorn behöver integreras direkt i avkänningsområdet. Krav på elektrodmaterial och bindning kan bekräftas under provutvärderingen.

Trådbindbara NTC-termistorer används också i kompakta optiska transceiverapplikationer, där avkänningselementet är placerat nära de temperaturkänsliga optiska komponenterna.

Motstånd och B-värde

Motstånd och B-värde bör väljas som en matchad kombination snarare än behandlas som helt oberoende parametrar. Det tillgängliga resistansområdet är 1kΩ till 1000kΩ, medan B-värdesintervallet är 3200K till 4500K.

För kretsdesign bör det nominella motståndet vid 25°C, B-värde, tolerans och erforderligt avkänningsområde beaktas tillsammans. Standardkombinationer finns tillgängliga och icke-standardiserade krav kan utvärderas baserat på applikationen.

B-värdet anges normalt tillsammans med dess referenstemperaturområde, såsom B25/50 eller B25/85, så den exakta definitionen bör bekräftas i den tillämpliga produktspecifikationen innan kretskalibrering. Kommersiella chip NTC-produktdata från större tillverkare anger på liknande sätt R25- och B-värden med definierade referenstemperaturer.

Motståndstolerans

Utvalda modeller kan levereras med motståndstoleransalternativ på ±0,5% och ±1%. Denna specifikation beskriver den tillåtna avvikelsen för det nominella motståndsvärdet och ska inte presenteras som den totala temperaturmätningsnoggrannheten.

För temperaturkänsliga kretsar kan motståndstolerans, B-värdestolerans, kretsdesign, kalibreringsmetod och driftsförhållanden alla påverka det slutliga temperaturmätningsresultatet. Den erforderliga toleransen bör därför väljas enligt det kompletta avkänningssystemet.

Termisk respons

Den termiska tidskonstanten för de listade modellerna är ≤2 s eller ≤3 s, beroende på chipstruktur och modell. En mindre termisk tidskonstant indikerar i allmänhet att termistorn når termisk jämvikt med omgivningsförhållandena snabbare.

Den faktiska responsen i en monterad modul beror också på monteringsmetod, termisk koppling, omgivande material och luftflöde. Av denna anledning bör chipspecifikationen utvärderas tillsammans med den faktiska installationsstrukturen.

Ansökningar

Optisk kommunikation

NTC-termistorchipet med hög precision kan integreras i optiska kommunikationsmoduler och optiska sändtagare för temperaturövervakning. Dess kompakta struktur gör att avkänningselementet kan placeras nära temperaturkänsliga optiska komponenter utan att lägga till ett konventionellt externt sensorpaket.

Detta är särskilt relevant i optiska sammansättningar där tillgängligt installationsutrymme är begränsat och temperaturförändringar måste övervakas nära den komponent som styrs. Trådbindbara NTC-termistorer används specifikt för temperaturavkänning i optiska transceiverdesigner.

Medicinsk utrustning

Kompakta NTC-chips kan integreras i medicinska instrument och laboratorieutrustning där temperaturavkänningselementet måste passa in i ett begränsat installationsområde. Olika resistansvärden, B-värden och toleransalternativ gör att komponenten kan matchas med olika avkänningskretsar.

Den slutliga specifikationen bör väljas enligt det erforderliga temperaturintervallet, kretsegenskaper, installationsmetod och tillämpliga utrustningskrav.

Bilradar

Bilradarmoduler innehåller kompakta elektroniska komponenter som kan kräva temperaturövervakning under drift. Den lilla formfaktorn hos NTC-chippet gör att temperaturavkänning kan integreras i elektroniska enheter med hög densitet.

För fordonstillämpningar bör den erforderliga driftstemperaturen, motståndsegenskaperna, toleransen, mekaniska strukturen och tillförlitlighetskraven bekräftas innan du väljer den slutliga modellen.

Laboratorieutrustning

Chipet kan även användas i laboratorie- och testutrustning där ett kompakt temperaturavkännande element krävs. Resistans och B-värde kan väljas enligt avkänningskretsen, medan chipdimensioner kan beaktas tillsammans med tillgängligt installationsutrymme.

För prototyp eller skräddarsydd utrustning kan X-Meritan utvärdera krav baserat på kundritningar eller prover innan produktion.

Anpassning

Elektriska parametrar

NTC-termistorchipet med hög precision kan utvärderas för anpassade elektriska krav. Tillgängliga motståndsvärden täcker 1kΩ till 1000kΩ, med B-värden från 3200K till 4500K. Motståndstoleransalternativ på ±0,5% och ±1% är tillgängliga för utvalda specifikationer.

När de efterfrågar en skräddarsydd modell kan kunderna tillhandahålla det erforderliga R25, B-värdet, toleransen, driftsförhållandena och målapplikationen. Dessa parametrar hjälper till att avgöra om en befintlig modell kan användas eller om en ny specifikation ska utvärderas.

Chips mått

Spåndimensioner kan utvärderas enligt tillgängligt installationsutrymme och monteringsprocessen. Befintliga modeller inkluderar kompakta strukturer som 0,45 × 0,45 × 0,20 mm och 0,45 × 0,45 × 0,25 mm.

För icke-standardiserade dimensioner kan X-Meritan granska kundritningar eller prover och bekräfta den uppnåbara strukturen tillsammans med de elektriska parametrarna som krävs.

Elektrodalternativ

Guld- eller silverpläterade elektrodalternativ finns tillgängliga för olika bindningskrav. Elektrodmaterialet bör väljas tillsammans med det avsedda trådmaterialet och bindningsprocessen.

Under provutvecklingen kan elektrodstrukturen, bindningsmetoden, chipdimensioner och elektriska egenskaper kontrolleras innan massproduktion.

Tillverkning och provsupport

X-Meritan tillverkar halvledarrelaterade material och komponenter och tillhandahåller produktionsstöd för skräddarsydda elektroniska komponenter. Den tillgängliga produktionsutrustningen inkluderar vibrationsjiggmaskiner, svetsmaskiner, automatiska förpackningsmaskiner och precisionsskärningsutrustning.

För kundanpassade NTC-termistorchips kan produktionen utvärderas från kundprover eller ritningar. Före massproduktion kan ett provbekräftelsesteg användas för att verifiera dimensioner, elektriska parametrar, elektrodkrav och monteringskompatibilitet.

Denna process ger kunderna en definierad punkt för att kontrollera produkten mot deras applikationskrav innan de släpper en större produktionsorder.

FAQ

Vilka motstånd och B-värden finns tillgängliga?

Det tillgängliga resistansområdet är 1kΩ till 1000kΩ, med B-värden från 3200K till 4500K. Standardmodeller inkluderar 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ och 100kΩ resistansvärden.

Vilken motståndstolerans finns?

Utvalda specifikationer finns med ±0,5 % och ±1 % motståndstolerans. Den erforderliga toleransen bör väljas i enlighet med kraven på kretsen och temperaturavkänningen.

Kan chippet vara trådbundet?

Ja. Guld- eller silverpläterade elektrodalternativ finns tillgängliga. Guld-, aluminium- och silvertrådsbindning kan utvärderas enligt elektrodkonfigurationen och monteringsprocessen.

Vilken är den minsta tillgängliga chipstorleken?

Produktsortimentet omfattar kompakta modeller som 0,45 × 0,45 × 0,20 mm och 0,45 × 0,45 × 0,25 mm. Skräddarsydda dimensioner kan utvärderas från kundens ritningar eller prover, med den slutliga storleken beroende på nödvändiga elektriska och strukturella specifikationer.

Ja. X-Meritan kan utvärdera anpassat motstånd, B-värde, dimensioner, tolerans och elektrodkrav. Kundritningar eller prover kan användas som grund för produktutvärdering och provbekräftelse.

Hur ska jag välja ett NTC-termistorchip?

Börja med erforderligt motstånd vid 25°C, B-värde, temperaturavkänningsområde, motståndstolerans, tillgängligt installationsutrymme och bindningsmetod. För skräddarsydda applikationer kan tillhandahållande av kretskrav, installationsritning eller befintligt prov hjälpa till att fastställa en lämplig specifikation.

Om X-Meritan

X-Meritan är en Kina-baserad tillverkare som specialiserat sig på halvledarrelaterade material, komponenter och produkter för värmehantering. Dess kapacitet omfattar materialutveckling, komponenttillverkning, skräddarsydd produktion och applikationsstöd.

Företaget betjänar applikationer inklusive optisk kommunikation, avkänning, medicinsk utrustning, fordonselektronik och konsumentelektronik. Produkterna levereras till Europa, Nordamerika, Sydamerika, Sydostasien och andra internationella marknader.

För NTC-termistorchipet med hög precision ger X-Meritan stöd från specifikationsval och provutvärdering till skräddarsydd produktion. Kunder kan tillhandahålla ritningar, prover eller elektriska krav för teknisk utvärdering innan produktion
