NTC termistor för optisk kommunikation

X-Meritan tillverkar NTC-termistor för optisk kommunikation som används för temperaturavkänning i optiska sändtagare, inklusive SFP-, QSFP- och CFP-formfaktorer. Dessa komponenter är placerade nära laserdioden eller inuti TEC-kontrollslingan för att ge temperaturåterkoppling i realtid. Resistansvärdet ändras förutsägbart med temperaturen, vilket gör att styrkretsen kan bibehålla en stabil laseroperationspunkt.

Noggrann temperaturövervakning i optiska moduler är inte en bekvämlighetsfunktion. Laservåglängdsförskjutningar med ungefär 0,1 nm per grad Celsius för många DFB-lasrar. En temperaturdrift på några grader kan flytta utgången utanför det acceptabla kanalfönstret i DWDM-system. NTC-termistorn för optisk kommunikation tillhandahåller den återkopplingssignal som TEC-drivrutinen använder för att korrigera denna drift.

Hur NTC-termistorn fungerar i en optisk modul

NTC-termistorn för optisk kommunikation är vanligtvis ansluten till samma underfäste som laserdioden eller ansluten till den kalla TEC-sidan. När lasertemperaturen ändras ändras termistorresistansen enligt en olinjär kurva som definieras av R25-värdet och B-konstanten. Styrkretsen mäter detta motstånd, omvandlar det till ett temperaturvärde och justerar TEC-strömmen för att få lasern tillbaka till måltemperaturen.

Förhållandet mellan motstånd och temperatur följer standardekvationen:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Där T är i Kelvin och B är materialkonstanten. För optiska modulapplikationer är B25/50-värden mellan 3380 K och 3950 K vanliga. Valet beror på det förväntade driftstemperaturområdet och den upplösning som krävs av styrkretsen.

Tekniska parametrar

Tabellen nedan listar standardkonfigurationer tillgängliga från X-Meritan. Anpassade värden är möjliga för volymprojekt.

Alla värden är verifierade i produktionen. En fullständig testrapport med resistans- och B-värdesmätningar kan tillhandahållas för varje batch.

Viktig anmärkning om självuppvärmning: Mätströmmen genom NTC måste vara tillräckligt låg för att strömmen som försvinner i termistorn inte höjer dess temperatur med mer än 0,1 °C. För en 10 kΩ NTC med en förlustfaktor på 1,5 mW/°C betyder detta att mätströmmen bör hålla sig under cirka 120 µA. Överskridande av detta gör att termistorn avläser en högre temperatur än den faktiska lasertemperaturen, vilket kan leda till att reglerslingan överkyls.

Fysisk design och montering

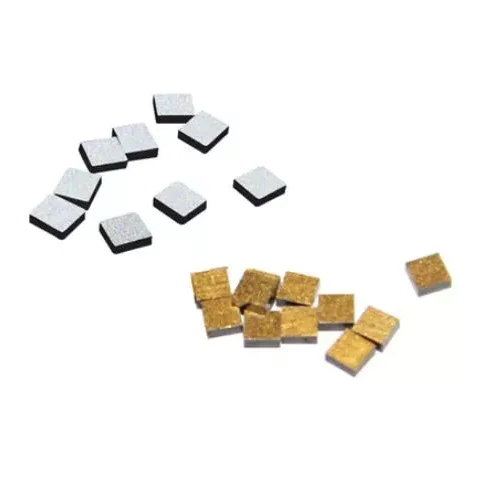

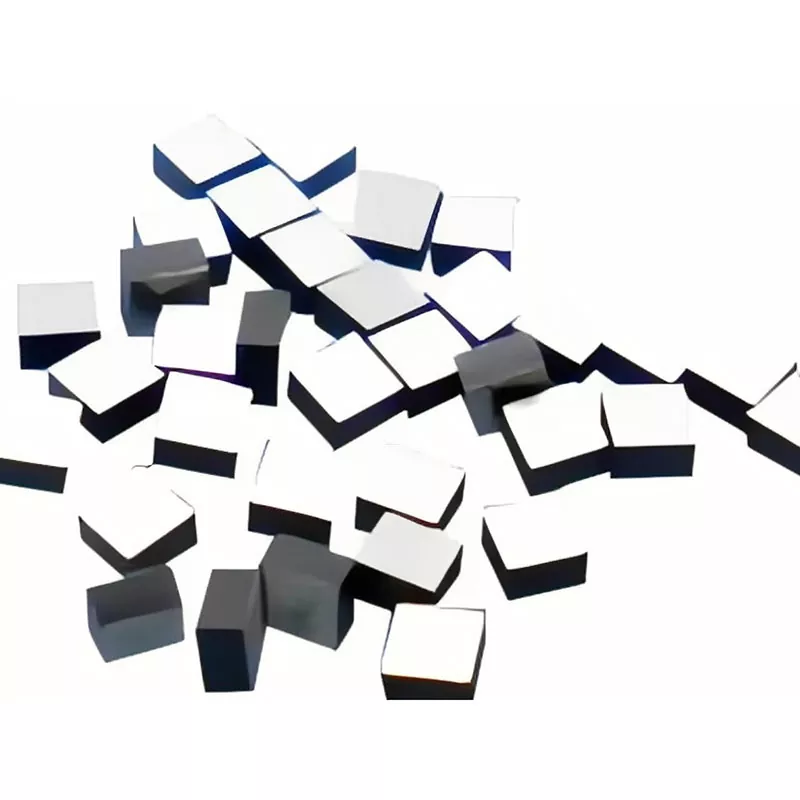

X-Meritan levererar NTC Thermistor för optisk kommunikation i blankt chipform, med Au- eller Ag-elektroder, lämpliga för trådbindning eller lödning på keramiska submounts. Spåndimensionerna är typiskt i intervallet 0,5 mm × 0,5 mm till 1,0 mm × 1,0 mm, med en tjocklek från 0,2 mm till 0,5 mm. Detta lilla fotavtryck tillåter placering direkt intill laserdioden utan att störa den optiska vägen.

För kunder som föredrar en förmonterad komponent kan chipet monteras på en liten aluminiumoxid- eller aluminiumnitridbärare med blytrådar. Denna version är lättare att hantera i manuella monteringslinjer och förenklar limningsprocessen.

Elektrodytan är designad för antingen Au-trådbindning eller PbSn/AuSn-lödning. Den specifika metalliseringen väljs utifrån kundens monteringsprocess. Vi tillhandahåller datablad med rekommenderade bindningsparametrar för varje elektrodtyp.

Responstid och termisk koppling

Den termiska tidskonstanten för en blank chip NTC är vanligtvis under 1 sekund när den är monterad med ett tunt lager termiskt lim eller lod. I stillastående luft, utan montering, är tidskonstanten högre. För optiska modulapplikationer måste NTC vara termiskt kopplad till samma yta som laserdioden eller TEC-köldplattan. En tjock limlinje eller luftgap kommer att sakta ner responsen och introducera en temperaturförskjutning mellan sensorn och lasern.

Vi rekommenderar att NTC-chippet monteras med ett termiskt ledande lim eller lödförform. Tjockleken på bindeskiktet bör kontrolleras till mindre än 25 µm. Detta säkerställer att NTC spårar lasertemperaturen med minimal fördröjning, vilket är avgörande för TEC-kontrollslingor som arbetar med uppdateringshastigheter över 10 Hz.

Stabilitet och långtidsdrift

NTC-termistor för optisk kommunikation kan uppvisa liten motståndsdrift över tiden, särskilt när den används vid förhöjda temperaturer. Vår materialformulering och elektrodpassivering minskar denna drift till en nivå som inte påverkar den optiska modulens prestanda under en typisk 10-årig livslängd. Tabellen nedan visar förväntad drift under olika lagringsförhållanden, baserat på interna tillförlitlighetstester.

Dessa värden är baserade på accelererad testning och är inga garantier. Den faktiska driften beror på monteringsspänning, fuktighet och driftsström. Vi kan tillhandahålla en detaljerad tillförlitlighetsrapport för kvalificerade projekt.

Tillverkning och kvalitetskontroll

NTC-chipsen tillverkas i vår egen anläggning med keramiska bearbetningstekniker. Tillverkningsflödet inkluderar pulverberedning, tejpgjutning, elektrodtryckning, sintring, tärning och slutlig elektrisk testning. Vi kontrollerar materialsammansättningen internt, vilket möjliggör justering av B-värdet och motståndsegenskaperna.

Varje batch testas för:

● Motstånd vid 25°C med ett precisionsbad med konstant temperatur

● B-värde beräknat från motståndsmätningar vid 25°C och 50°C

● Visuell inspektion under förstoring

● Isolationsmotstånd

● Valfri termisk cykling per kundförfrågan

Testdata arkiveras och kan göras tillgängliga med varje försändelse. Vi stödjer även kundspecifika rutiner för inkommande inspektioner.

Urvalsguide

För att välja rätt NTC-termistor för din optiska modul, överväg följande faktorer:

1. R25 värde

Vanliga värden är 10 kΩ och 100 kΩ. Lägre resistansvärden drar mer mätström men är mindre känsliga för brus. Högre resistansvärden är lättare att mäta med enkla ADC-kretsar. Valet beror ofta på TEC-styrenhetens IC som används i modulen. Många laserdrivrutiner och TEC-styrkretsar är optimerade för ett specifikt NTC-motståndsområde, vanligtvis 10 kΩ eller 50 kΩ.

2. B-värde

B-värdet bestämmer hur mycket motståndet ändras per grad. Ett högre B-värde ger en större resistansförändring per grad, vilket kan förbättra temperaturupplösningen. Ett mycket högt B-värde innebär dock att motståndet blir mycket högt vid låga temperaturer, vilket kan överskrida mätkretsens ingångsområde. B25/50 = 3435 K är en vanlig kompromiss för optiska moduler som arbetar från -10°C till +75°C.

3. Tolerans

Motståndstoleransen och B-värdetoleransen påverkar direkt temperaturmätningsnoggrannheten. En ±1% motståndstolerans kombinerad med ±1% B-värdetolerans resulterar i ett initialt temperaturfel på ungefär ±0,3°C vid 25°C. För DWDM-applikationer där våglängdsstabiliteten måste vara inom ±0,01 nm, kan detta fel vara för stort. Ett kalibreringssteg i modulens fasta programvara kan kompensera för den initiala toleransen, men toleransen måste vara tillräckligt snäv för att kalibreringen förblir giltig över driftsområdet.

4. Paketering och limning

NTC:n måste passa inom det tillgängliga utrymmet inuti den optiska modulen. Nakna spån ger det minsta utrymmet men kräver trådlimning eller utrustning för att fästa munstycken. Förmonterade spån på keramiska hållare förenklar monteringen men ökar höjden. Vi kan erbjuda båda alternativen och ge råd om det bästa valet för din produktionslinje.

5. Självuppvärmning

Mätströmmen måste hållas låg. För en 10 kΩ NTC med en förlustfaktor på 1,5 mW/°C är den maximala mätströmmen för 0,1°C självuppvärmning cirka 120 µA. Om din TEC-styrenhet använder en högre ström, överväg en lägre resistans NTC eller ett större chip med högre förlustfaktor.

Om du är osäker på vilka parametrar du ska välja, ange din TEC-regulators artikelnummer och måltemperaturområdet. Vi kan rekommendera en kompatibel NTC-konfiguration.

Typiska applikationer

SFP och QSFP optiska sändtagare

NTC-termistorer används inuti modulen för att övervaka lasertemperaturen. Signalen matas in i TEC-styrenheten, som håller lasern vid en fast temperatur, vanligtvis 25°C eller 45°C beroende på laserdesignen.

DWDM och koherenta moduler

För lasrar med smal linjebredd och våglängdsstabilitet är NTC-noggrannheten avgörande. Kontrollslingan måste hålla temperaturen inom ±0,1°C för att hålla våglängden inom det specificerade kanalnätet.

Laserdiodfästen

I nakna laserdiodpaket är NTC:n bunden till samma submount som laserchippet. Detta ger direkt temperaturavkänning utan ytterligare termisk massa.

Telekombasstationer och utomhusutrustning

NTC-termistorer används också i temperaturövervakningskretsarna för optiska förstärkare och transceivrar för utomhusbruk, där svängningarna i omgivningstemperaturen kan vara stora.

Vanliga frågor

F: Vad är skillnaden mellan R25 och B-värde?

S: R25 är motståndet vid 25°C. B-värdet beskriver hur motståndet förändras med temperaturen. Båda parametrarna behövs för att beräkna motståndet vid någon annan temperatur. Ett högre B-värde betyder att motståndet ändras mer för en given temperaturförändring.

F: Hur konverterar jag motstånd till temperatur i min firmware?

S: Den enklaste metoden är att använda en uppslagstabell som genereras från R25- och B-värdena med Steinhart-Hart-ekvationen eller den förenklade B-ekvationen. Många TEC-kontroller IC har inbyggda konverteringsalgoritmer. Vi kan tillhandahålla koefficienttabellen för din specifika NTC.

F: Kan jag använda en ±5 % tolerans NTC i en DWDM-modul?

S: Det beror på din kalibreringsprocedure. En ±5 % motståndstolerans kombinerad med ±1 % B-tolerans resulterar i ett temperaturfel på över ±1°C före kalibrering. Om din produktionslinje utför en engångskalibrering vid en känd temperatur, kan den initiala offseten tas bort. Men B-toleransen påverkar fortfarande lutningsnoggrannheten. För DWDM rekommenderar vi minst ±1 % motstånd och ±0,5 % B-värde.

F: Varför spelar självuppvärmning någon roll om mätströmmen bara är några hundra mikroampere?

S: Även små strömmar kan värma termistorn över den omgivande temperaturen. En 100 µA ström genom en 10 kΩ NTC avleder 0,1 mW. Med en förlustfaktor på 1,5 mW/°C orsakar detta en temperaturhöjning på 0,067°C. I en hårt kontrollerad lasermodul kan den förskjutningen vara betydande. Mätkretsen bör använda den lägsta praktiska strömmen.

F: Ger du anpassade B-värden eller motståndsvärden?

A: Ja. Vi kan justera materialsammansättningen för att uppnå anpassade B-värden i intervallet 3000 K till 4500 K, och vi kan screena för specifika motståndsvärden med snäva toleranser. Minsta beställningskvantitet gäller.

F: Kan NTC monteras direkt på laserchippet?

A: Vanligtvis inte. NTC är monterad på submount eller TEC kall sida, inte på laserfacetten. Direkt kontakt med laserchippet kan leda till elektriska problem eller problem med termisk massa. Vi rekommenderar att du monterar NTC så nära lasern som möjligt men elektriskt isolerad.

Kontakt och teknisk support

För att begära prover eller en detaljerad rekommendation, vänligen ange följande:

● TEC-regulatorns artikelnummer eller mätström

● Mål lasertemperatur

● Erforderlig temperaturnoggrannhet

● Tillgängligt utrymme för NTC

● Monteringsmetod (trådbindning, lödning, epoxi)

● Förväntad årsvolym

Vi svarar inom en arbetsdag och kan tillhandahålla prover för utvärdering.
