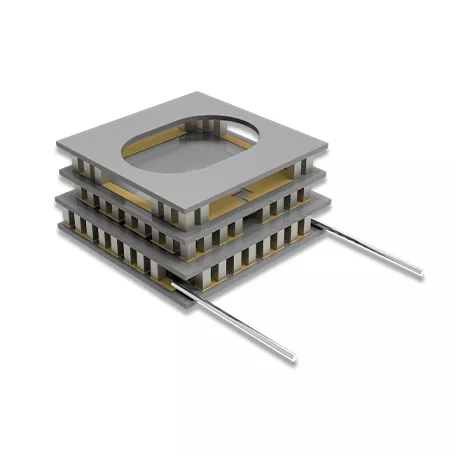

Tvåstegs termoelektriska kylare

X-Meritans tvåstegs termoelektriska kylare använder en seriestruktur i två steg där det första termoelektriska steget ger ett mellanliggande kylsteg för det andra. Under lämpliga driftsförhållanden kan denna kaskadkonfiguration uppnå en större temperaturskillnad än en enstegs TEC.

Modulerna använder solid-state termoelektriska element och likström, utan kompressorer eller andra rörliga mekaniska delar. De är lämpliga för lokal temperaturkontroll där kompakt konstruktion, låg vibration och kontrollerad lågtemperaturdrift krävs.

Tvåstegsstruktur

En tvåstegs TEC består av två termoelektriska steg anslutna via ett mellanliggande termiskt gränssnitt:

Kalla sidan → Första steget → Mellangränssnitt → Andra steget → Hot Side

Det första steget tar bort värme från det kontrollerade området, medan det andra steget överför värme till den heta sidan. Det andra steget hanterar därför värmen som överförs från det första steget samt den elektriska ingången till modulen.

Den temperaturskillnad som kan uppnås beror på den termiska belastningen, temperaturen på heta sidan, driftsström och värmeavvisande förhållanden.

Modulstruktur

Keramiskt substrat

Keramiska substrat av aluminiumoxid (Al2O3) tillhandahåller elektrisk isolering och strukturellt stöd för den termoelektriska modulen samtidigt som de formar de termiska ytorna mellan de termoelektriska elementen och det externa termiska systemet.

P-N termoelektriska element

Halvledarelement av P-typ och N-typ bildar den termoelektriska kärnan och tillhandahåller den elektriska och termiska omvandlingen som krävs för kylning. X-Meritan använder Bi₂Te₃-baserade termoelektriska material för applikationer för omgivnings- och lågtemperaturtemperaturkontroll.

Mellanliggande termiskt gränssnitt

De två termoelektriska stegen är mekaniskt och termiskt sammankopplade genom ett mellanliggande gränssnitt. Dess termiska och mekaniska egenskaper måste beaktas vid utformningen av hela modulen.

DC-strömanslutning

Modulen drivs från en likströmskälla. Elektrisk konfiguration, strömledningar och driftförhållanden bestäms enligt modulens struktur och applikationskrav.

Termoelektriskt material

X-Meritan har kapacitet som täcker termoelektriskt materialutveckling, produktion, komponenttillverkning, montering och testning. Dess TEC-komponenter använder extruderade Bi₂Te₃-Sb₂Te₃-baserade material.

Extruderingsprocessen applicerar högtrycksplastisk deformation för att bilda en tät, strukturerad struktur. Detta stöder efterföljande skärnings- och gallringsprocesser och möjliggör produktion av små termoelektriska element.

Den slutliga materialkvaliteten och elementdimensionerna väljs i enlighet med modulens struktur och tillverkningskrav.

Tvåstegs kontra enstegs TEC

En tvåstegskonfiguration övervägs i allmänhet när den erforderliga temperaturskillnaden överstiger det praktiska området för en enstegsdesign.

Ansökningar

Infraröd detektering

 Tvåstegs termoelektriska kylare kan ge lokal temperaturkontroll för infraröda detektorer och relaterade avkänningskomponenter där en större temperaturskillnad krävs.

CCD-sensorkylning

För CCD-baserade bildsystem kan termoelektrisk kylning upprätthålla sensorn vid en kontrollerad driftstemperatur där det termiska kravet överstiger det praktiska området för en enstegsmodul.

Aerospace and Satellite Communications

Solid-state-konstruktionen av termoelektriska moduler kan övervägas för flyg- och satellitkommunikationsutrustning där utrustningsarkitektur, tillgängligt utrymme och vibrationskrav begränsar användningen av konventionella mekaniska kylsystem.

Medicinsk utrustning och laboratorieutrustning

Tvåstegs termoelektrisk teknologi kan appliceras på biokemisk analysutrustning och kalla laboratoriesteg som kräver kontrollerade lågtemperaturförhållanden.

Testning av elektroniska komponenter

TEC-moduler kan tillhandahålla en kontrollerad termisk miljö för lågtemperaturtestning av elektroniska komponenter och andra temperaturkänsliga enheter.

Anpassad utveckling

X-Meritan stöder skräddarsydda termoelektriska moduler baserat på kundens ritningar, prover, dimensioner och applikationskrav.

En typisk utvecklingsprocess är:

Kravgranskning → Strukturdesign → Provproduktion → Prestandautvärdering → Bekräftelse → Produktion

För nya konstruktioner inkluderar viktiga tekniska indata måltemperaturintervall, termisk belastning, tillgängligt installationsutrymme, effektförhållanden och värmeavvisande metod.

Produktion och kvalitet

X-Meritan-teamet har mer än 10 års erfarenhet av termisk halvledarhantering, med kapacitet som omfattar utveckling av termoelektriska material, komponenttillverkning, montering och testning.

Produktionsutrustning inkluderar utrustning för lödning, återflöde, dispensering, skärning, försegling, härdning och tryckning, med stöd av dedikerade monterings- och testanläggningar.

Kvalitetsledningssystemet följer ISO 9001:2015. RoHS- och REACH-överensstämmelsedokumentation finns tillgänglig för tillämpliga produkter och konfigurationer, med specifik dokumentation bekräftad enligt den medföljande modulen.

Urvalsinformation

För teknisk utvärdering och TEC-val är följande information användbar:

En produktritning, befintlig modul eller testdata kan också tillhandahållas när den nya modulen behöver ersätta eller matcha en befintlig design.

FAQ

Varför använda en tvåstegs TEC istället för en enstegsdesign?

Tvåstegs termoelektriska kylare övervägs när en enstegsmodul inte kan tillhandahålla det erforderliga tillståndet på den kalla sidan under den specificerade termiska belastningen och temperaturen på varma sidan.

Kan en tvåstegs TEC fungera under 0°C?

Ja. Omgivningsdrift under 0°C är möjlig när modulkonstruktionen, värmebelastningen, varmsidans förhållanden och styrsystemet är lämpliga för det erforderliga temperaturområdet.

Vilken information behövs för att välja en tvåstegs TEC?

Måltemperaturen på den kalla sidan, den heta sidans temperatur, värmebelastningen, tillgängliga dimensioner, strömförsörjning och värmeavvisningsmetoden är bland huvudparametrarna som används för valet.

Kan X-Meritan anpassa tvåstegs TEC-moduler?

Ja. X-Meritan kan utveckla moduler enligt kundens ritningar, prover, dimensionskrav, elektriska förhållanden och applikationskrav.
