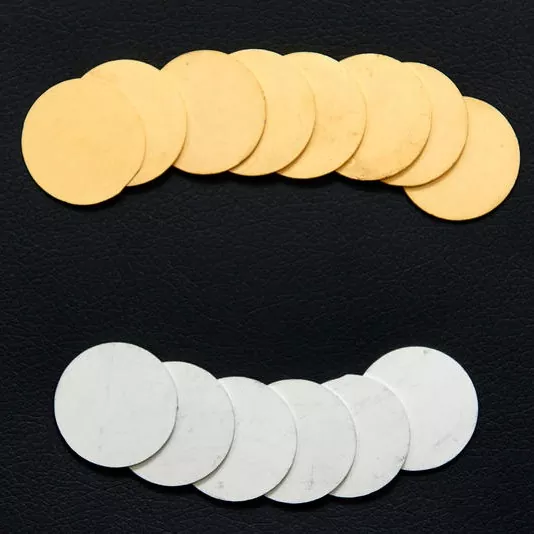

Designad för att hantera gränssnittsförsämring och löddiffusionsproblem under termoelektrisk kylare (TEC) montering, X-Meritan'sSkivor med diffusionsbarriärertillhandahålla en mycket stabil, monteringsfärdig komponent för avancerad termisk hantering. Genom att introducera en exakt nickelbaserad barriär mellan Bi₂Te₃-Sb₂Te₃-substratet och den lödbara ytan, mildrar dessa skivor effektivt elementär migration, stabiliserar elektriskt motstånd och mekanisk styrka genom upprepade termiska cykler.
Den här sidan täcker arbetsstrukturen, tekniska specifikationer, pläteringsalternativ, valvägledning och anpassningsomfång för diffusionsbarriärskivor som används vid TEC-tillverkning. Om du jämför leverantörer,kontakta vårt ingenjörsteamför att bekräfta barriärstrukturen och dimensionerna för din monteringsprocess.
Skivor med diffusionsbarriärer är förbehandlade termoelektriska materialskivor med en skyddande metalliseringsstruktur utformad för att kontrollera interaktionen mellan det termoelektriska substratet och lodet som används under TEC-montering.
Basmaterialet är ett extruderat Bi2Te3-Sb2Te3 termoelektriskt göt. Efter precisionsbearbetning appliceras en nickelbaserad diffusionsbarriär mellan det termoelektriska materialet och det externa lödbara lagret. Detta skapar ett kontrollerat gränssnitt som hjälper till att begränsa oönskad elementarmigrering och gränssnittsreaktioner under lödning och efterföljande termisk cykling.
Barriären är särskilt viktig eftersom det termoelektriska materialet och lodet har olika kemiska och fysikaliska egenskaper. Under upprepad uppvärmning och kylning kan okontrollerad interaktion vid gränssnittet bidra till förändringar i elektriskt motstånd, mekanisk degradering eller försämring av lödfogen.
Dessa skivor tillhör de bredaretermoelektriska materialproduktfamilj och används vanligtvis tillsammans medtermoelektriska kylare, termoelektriska kylarenheterochtemperaturregulatoreri kompletta värmeledningssystem.
Kärnmetalliseringsstrukturen använder en nickelbaserad diffusionsbarriär mellan Bi2Te3-Sb2Te3-substratet och det lödbara yttre skiktet.
Detta mellanskikt hjälper till att kontrollera lodbeståndsdelarnas rörelse mot det termoelektriska materialet och ger ett mer stabilt gränssnitt för TEC-montering. En flerskiktskonfiguration kan väljas enligt den avsedda lödprocessen och driftsmiljön.
Istället för att förlita sig på en enda ytbeläggning kan X-Meritan tillhandahålla metalliseringsstrukturer i flera lager där olika lager har olika funktioner.
Det inre barriärskiktet fokuserar på materialseparation och diffusionskontroll, medan det yttre lödbara skiktet väljs enligt fogprocessen.
Elektrofri plätering är tillgänglig vid cirka 7 ± 2 μm.
Tennytan ger god lödaffinitet för konventionella lödprocesser och kan användas med både blyhaltiga och blyfria lödsystem, beroende på kundens monteringsprocess.
Denna konfiguration är i allmänhet lämplig när det primära kravet är en praktisk lödbar yta för standard TEC-produktion.
För applikationer som kräver en tunn guldfinish erbjuder X-Meritan strömlös guldplätering med en Au-tjocklek på mindre än 0,2 μm.
Guld ger en yta med god oxidationsbeständighet och kan övervägas för applikationer med AuSn-lod eller där kontrollerade ytegenskaper krävs.
X-Meritans patenterade "H"-teknologi innehåller ett cirka 150 μm aluminiumskikt i flerskiktsbarriärstrukturen.
Konfigurationen är avsedd för applikationer som utsätts för krävande temperaturväxlingar. Genom att införliva ett extra aluminiumskikt i metalliseringsstrukturen tar konstruktionen upp de påfrestningar som är förknippade med upprepad termisk expansion och sammandragning.
Det här alternativet kan utvärderas för flyg-, tungindustri och andra TEC-tillämpningar där termisk cykling är en viktig designfaktor.
Det termoelektriska materialet kan slipas och skivas enligt kundens ritningar. Den specificerade skärprecisionen är cirka ±15 μm, medan den minsta skivtjockleken är 0,3 mm.
Förbearbetade skivor kan minska mängden materialberedning som krävs av TEC-tillverkare och ge dimensioner närmare kraven för efterföljande monteringsoperationer.
| Parameter | Specifikation |
|---|---|
| Basmaterial | Extruderade Bi2Te3-Sb2Te3-göt |
| Minsta skivtjocklek | ≥ 0,3 mm |
| Tjocklek | Anpassningsbar enligt kundens ritning |
| Skärprecision | ±15 μm |
| Diffusionsbarriär | Nickelbaserad flerskiktsstruktur |
| Elektrolös plätering | 7 ± 2 μm |
| Elektrolös guldplätering | < 0,2 μm Au |
| "H"-teknik | Cirka 150 μm Al barriärskikt |
| Slipning & Kapning | Finns enligt ritning |
| Metalliseringskonfiguration | Anpassningsbar efter applikation |
| Ansökan | Termoelektrisk kylning och TEC-tillverkning |
Dimensionstoleranser, metalliseringsstruktur och pläteringsspecifikationer bör bekräftas enligt den slutliga TEC-konstruktionen och monteringsprocessen. Skicka din teckning tillvåra försäljningsingenjörerför en genomförbarhetsgranskning.
Standardsubstratet är ett extruderat Bi2Te3-Sb2Te3 termoelektriskt material. Börja med att bekräfta den termoelektriska sammansättningen, materialdimensioner, skivtjocklek och avsedda TEC-driftförhållanden.
För konventionell TEC-montering kan en nickelbaserad diffusionsbarriär ge separation mellan det termoelektriska substratet och den lödbara ytan.
Om applikationen involverar betydande temperaturcykler kan en mer komplex flerskiktskonfiguration utvärderas. Den erforderliga strukturen bör bestämmas enligt den faktiska termiska profilen och modulkonstruktionen.
Elektrofritt tenn är i allmänhet lämpligt när konventionell lödning används, blyfritt lod krävs, en relativt tjockare lödbar yta är att föredra eller produktionskostnad är en viktig faktor.
Elektrofritt guld kan övervägas när AuSn-lödning krävs, ytoxidation måste kontrolleras, en tunn guldfinish är att föredra eller applikationen kräver specifika yta eller elektriska egenskaper.
Antalet och svårighetsgraden av temperaturcykler bör beaktas vid val av metalliseringskonfiguration. Tillämpningar med frekventa övergångar mellan varma och kalla förhållanden kan kräva ytterligare hänsyn till termisk expansion, gränssnittsspänning och barriärskiktets integritet.
För dessa applikationer kan X-Meritans patenterade "H"-teknologi utvärderas som en alternativ konfiguration.
Ange önskad skivtjocklek, längd, bredd, tolerans och ytkrav på den tekniska ritningen. Den specificerade skärprecisionen på cirka ±15 μm kan stödja kunder som kräver kontrollerade dimensioner för nedströms TEC-montering och automatiserad hantering.
X-Meritan fokuserar på halvledarkylning och termoelektrisk teknologi, med kapacitet som täcker termoelektrisk materialutveckling, komponentanpassning, design av värmeavledningslösningar och processvalsstöd.
Olika TEC-designer kan kräva olika skivdimensioner, tjocklekar, ytfinish och metalliseringsstrukturer. X-Meritan kan bearbeta materialet enligt kundens ritningar och tekniska specifikationer.
Det levererade materialet är avsett för kunder som är involverade i utveckling och tillverkning av termoelektriska moduler. Precisionsslipning, skärning och metallisering kan hjälpa till att minska antalet förberedelsesteg som krävs före montering.
X-Meritans termoelektriska lösningar tjänar applikationer inklusive fiberoptisk kommunikation, industriell och medicinsk utrustning, fordonselektronik, konsumentelektronik och forskningsinstitutioner. Företaget tillhandahåller teknisk support för applikationer som kräver kontrollerad halvledarkylning och exakt temperaturhantering, inklusive skräddarsydd komponentutveckling. Du kan granska vår bakgrund omföretagsprofilsidaeller utforska helaproduktsortiment.
Diffusionsbarriärskivor är en del av ett komplett termoelektriskt system. Beroende på ditt projekt kan följande produktlinjer också vara relevanta:
Basmaterialet Bi₂Te3-Sb₂Te3 göt som används för att producera diffusionsbarriärskivor, tillgängligt i standard- och specialkompositioner.
Solid-state Peltier kylmoduler för exakt temperaturkontroll i optoelektronisk, medicinsk och industriell utrustning.
Integrerade TEC-enheter som kombinerar kylmodul, kylfläns och termiskt gränssnitt för snabbare systemintegration.
Regulatorer med sluten slinga anpassade till standard- och mikro-TE-kylare för stabil, högnoggrann temperaturreglering.
De används som metalliserade termoelektriska materialkomponenter i TEC-tillverkning. Diffusionsbarriären hjälper till att kontrollera interaktion och elementarmigrering mellan det termoelektriska Bi₂Te₃-Sb₂Te₃-substratet och lödsystemet under montering och termisk cykling.
Under lödning och upprepad uppvärmning och kylning kan lödbeståndsdelar interagera med det termoelektriska materialet. En nickelbaserad barriär ger ett mellanliggande gränssnitt som hjälper till att begränsa oönskad diffusion och gränssnittsreaktioner, vilket stöder mer stabil elektrisk och mekanisk prestanda.
Nickel ger en relativt stabil metallisk gränsyta mellan det termoelektriska substratet och den lödbara ytan. I en flerskiktsmetalliseringsstruktur fungerar den som en mellanliggande barriär samtidigt som det tillåter det yttre lagret att optimeras för lödning.
Elektrofritt tenn är cirka 7 ± 2 μm och är främst avsett för konventionella lödningsapplikationer. Elektrolöst guld är mindre än 0,2 μm Au och kan väljas för applikationer som kräver oxidationsbeständiga ytor eller AuSn-lödning.
Rätt val beror på kundens lödmaterial, sammanfogningstemperatur, monteringsprocess och applikationskrav.
Den patenterade "H"-teknologin är avsedd för krävande termiska cykler. Den innehåller ett cirka 150 μm aluminiumskikt i flerskiktsbarriärstrukturen och kan utvärderas för applikationer som flyg- och tungindustriella TEC-system.
Den faktiska konfigurationen bör bestämmas enligt driftstemperaturområdet, termisk cykelprofil och modulkonstruktion.
Den specificerade minsta tjockleken är 0,3 mm. Den faktiska tjockleken kan anpassas efter kundens tekniska ritning och applikationskrav.
Ja. X-Meritan kan tillhandahålla kundanpassade mått och bearbetning enligt kundens ritningar. Den specificerade skärprecisionen är cirka ±15 μm.
Ja. X-Meritan kan leverera termoelektriskt material som har genomgått slipning, precisionsskärning, diffusionsbarriärbearbetning och den erforderliga lödbara ytbehandlingen. Detta kan hjälpa TEC-tillverkare att minska ytterligare materialförberedelser före montering.
Skicka din ritning, skivtjocklek, pläteringspreferens och uppskattad årlig volym. Våra ingenjörer kommer att bekräfta barriärstrukturen, föreslå den mest lämpliga metalliseringskonfigurationen och svara med fabriksdirekta priser.
