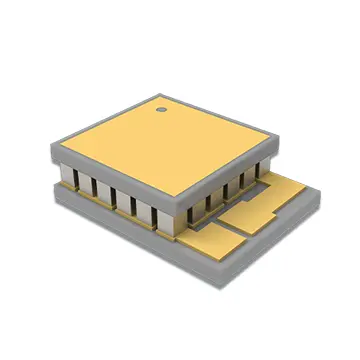

Mikro termoelektriska kylare för detektorer

X-meritans Micro Thermoelectric Coolers för detektorer är centrala termiska hanteringskomponenter designade för högprecisionsdetektionsutrustning. Tillverkade med användning av proprietära extruderade termoelektriska material och eliminerar de mekaniska strukturerna som finns i traditionella kylsystem, ger de en stabil, djupkylande miljö för olika precisionssystem för detektering.

Dessa kylare kan fungera i trånga utrymmen och miljöer med hög temperatur och löser effektivt industriutmaningar som termisk brusstörning, otillräcklig bildnoggrannhet och låg känslighet. De används i stor utsträckning inom områden inklusive optoelektronisk detektion, infraröd avkänning, LiDAR och vetenskaplig precisionsinstrumentering, som fungerar som viktiga temperaturkontrollkomponenter för avancerad precisionsdetektionsutrustning.

Grundläggande verksamhetsprincip

Dessa termoelektriska mikrokylare för detektorer är utvecklade baserat på den klassiska termoelektriska Peltier-effekten, som använder solid-state halvledarvärmeväxlarprinciper för att uppnå temperaturkontroll utan behov av kylmedier.

Kärnan i enheten består av termoelementarmar gjorda av två olika halvledarmaterial; när ström flyter genom korsningen sker reversibel värmeöverföring, vilket resulterar i kylning (värmeabsorption) i ena änden och uppvärmning (värmeavledning) i den andra.

Genom att exakt reglera strömmens riktning och storlek kan enheten flexibelt växla mellan kylnings- och värmelägen, vilket säkerställer exakt och konstant temperaturkontroll. Processen involverar inga köldmedier, mekaniska rörliga delar eller vibrationsinducerat slitage, vilket gör den till en idealisk låginterferens temperaturkontrolllösning för precisionsdetektionsutrustning.

Viktiga produktegenskaper

1. Ultra-miniatyrisering

Speciellt optimerade för utrymmesbegränsade applikationer som optoelektroniska enheter, LiDAR och mikrodetektorer, använder dessa kylare proprietär chipmodulteknik, och uppnår en minsta tjocklek på bara 0,2 mm.

Genom att optimera den strukturella layouten av de termoelektriska komponenterna, levererar enheterna högeffektiv värmepumpningskapacitet inom ett extremt litet fotavtryck. Detta stöder mycket integrerade utrustningsdesigner och uppfyller perfekt installationskraven för mikroprecisionsenheter.

2. Djupkylning och brusreducering

Capable of achieving deep cooling for core sensing materials—such as Mercury Cadmium Telluride (MCT)—these coolers effectively suppress thermal noise interference during operation and minimize signal loss. By leveraging a stable cryogenic environment, the system significantly enhances detector imaging resolution and signal-to-noise ratios while accelerating response speeds, thereby comprehensively optimizing the core performance of detection equipment.

3. Solid-State Precision Temperature Control

Uppnår konstant temperaturkontroll med ultrahög precision (±0,1°C), vilket säkerställer att temperaturkänslig utrustning, kompakta termostatinstrument och precisionsdetekteringsmoduler förblir inom sina optimala driftstemperaturintervall på lång sikt.

Använder en solid-state värmeväxlardesign som inte kräver några köldmedier och eliminerar mekaniskt slitage och vibrationsstörningar, vilket uppfyller de rigorösa kraven på hög precision och stabilitet.

4. Eget material

Innehåller end-to-end in-house produktionshantering – kontrollerar varje steg från råmaterialsyntes till slutlig produktbearbetning – för att säkerställa konsekvent prestanda och lång livslängd över varje batch.

Kärnapplikationsscenarier

1. Avancerad upptäckt och bildoptimering

Ger stöd för djupkylning för olika infraröda och högupplösta bilddetektorer, vilket effektivt förbättrar upplösning och signal-brus-förhållanden; lämplig för högpresterande applikationer som industriell bildbehandling, säkerhetsövervakning och precisionsavkänning.

2. Precisionsutrustning temperaturkontroll

Lämplig för kryogena mätanordningar, kompakta precisionstermostatiska instrument och laboratorietestapparater; upprätthåller en konstant driftstemperatur för att eliminera mätfel orsakade av temperaturfluktuationer, vilket säkerställer noggrannhet och stabilitet hos data.

3. Värmehantering i trånga utrymmen

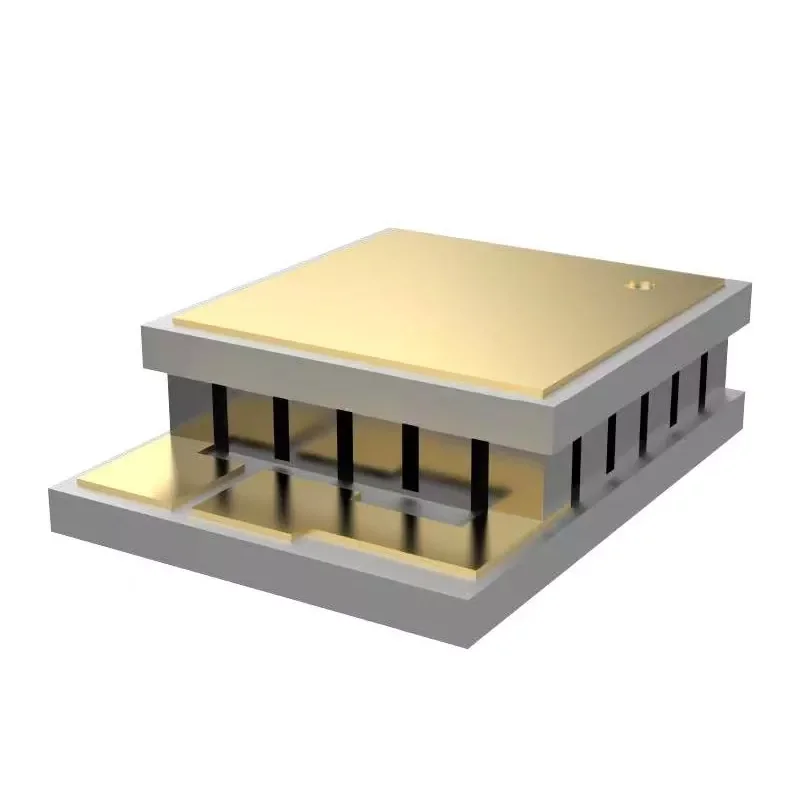

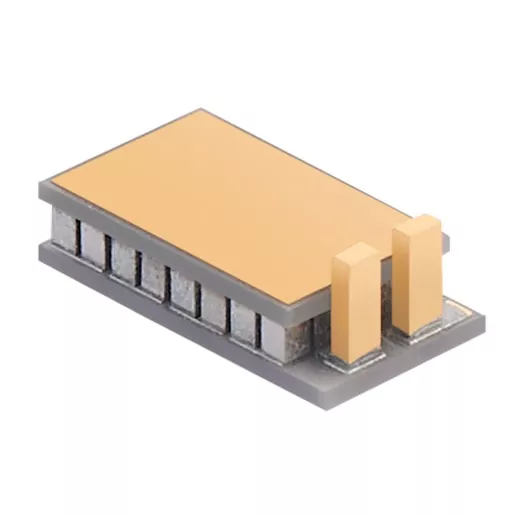

Micro Thermoelectric Coolers for Detectors är designade speciellt för optoelektronisk detektion, LiDAR och inbyggda miniatyrdetektionssystem. Deras ultrakompakta storlek möjliggör effektiv värmeväxling och löser industriutmaningar när det gäller värmeavledning och temperaturkontroll i miniatyriserad precisionsutrustning, vilket gör dem idealiska för integrerade system med hög densitet.

4. Mellanvågsinfraröd (MWIR) spektroskopi

Kylar exakt avkänningsmaterial (som Mercury Cadmium Telluride/MCT) för att avsevärt öka detektionskänsligheten och svarshastigheten; stödjer på ett tillförlitligt sätt vetenskaplig forskning och industriella tillämpningar, inklusive MWIR-spektroskopi och precisionsinspektion.

5. Mångsidig kompatibilitet med flera fält

Utöver detektionsutrustning, möter dessa lösningar temperaturkontrollbehov inom olika applikationer – inklusive precisionskomponenter för konsumentelektronik, vetenskapliga forskningsinstrument och biomedicinsk testutrustning – som visar exceptionell mångsidighet och anpassningsförmåga.

Om X-meritan

1. Helt autonom och kontrollerbar försörjningskedja

Som en av få inhemska tillverkare som har en komplett försörjningskedja för termoelektrisk kylning, hanterar X-meritan hela produktionsprocessen internt – inklusive termoelektrisk materialsyntes, chipbearbetning, enhetsförpackning och anpassad lösningsutveckling – vilket säkerställer precision och kvalitetskontroll från källan.

2. Mogna anpassningsmöjligheter

X-meritan erbjuder anpassning för icke-standardiserade dimensioner, effektparametrar och specialbeläggningar baserat på ritningar eller prover på kundens utrustning, vilket möter de specifika integrationsbehoven för olika detektormodeller.

Vi tillhandahåller även professionella tjänster för matchning av termisk resistans och val av komponenter på systemnivå, vilket hjälper kunder att förkorta sina produktutvecklingscykler.

3. Hög anpassningsförmåga till driftsförhållanden

Strukturella konstruktioner är optimerade för industriella miljöer med hög temperatur och komplexa utomhusförhållanden. Våra produkter har hög mekanisk hållfasthet och stark störningsbeständighet, vilket säkerställer långvarig, stabil drift i tuffa miljöer samtidigt som de tillgodoser behoven för civila, industriella och vetenskapliga forskningsapplikationer.

4. Global kvalitets- och servicesäkring

X-meritan produkter uppfyller internationella kvalitetsstandarder och exporteras till marknader inklusive Europa, Nordamerika och Sydostasien; vår kundbas inkluderar Fortune 500-företag och nationella nyckellaboratorier. Vi stöds av ett professionellt engelsktalande tekniskt team, som säkerställer sömlös teknisk kommunikation och omfattande support efter försäljning.

Certifieringar och efterlevnad

X-meritans tillverkningsanläggning är certifierad enligt ISO 9001:2015 och IATF 16949 (gäller detektorer av fordonskvalitet). Alla mikro-TEC-produkter uppfyller RoHS och REACH miljöbestämmelser. Termisk prestanda och tillförlitlighet kan verifieras mot MIL-STD-883 teststandarder på begäran.

FAQ

1. Vad är livslängden och underhållskravet för den mikro termoelektriska kylaren?

Denna serie av kylare innehåller inga rörliga mekaniska delar – såsom växlar eller lager – och är fri från slitage, vilket resulterar i en exceptionellt lång livslängd och kräver inget komplicerat rutinunderhåll. Användare måste helt enkelt följa enhetens parameterstandarder och undvika att överskrida den maximala driftsströmmen (Imax) för att effektivt förhindra problem som utbrändhet eller prestandaförsämring, och därigenom säkerställa en långsiktig, stabil drift.

2. Hur väljer jag rätt mikro termoelektrisk kylare för en specifik detektor?

Valet baseras primärt på tre nyckelparametrar: för det första, maximal kylkapacitet (Qcmax)—gränsen för kylkapacitet när temperaturskillnaden mellan den varma och kalla sidan är 0°C, vilket bestämmer enhetens kylningsgräns; för det andra, maximalt tillåten driftström (Imax) – som måste matcha strömförsörjningssystemets parametrar för att undvika överbelastning; och för det tredje, fysiska dimensioner - som strikt måste passa utrustningens installationsutrymmesbegränsningar. För exakt val kan du ange din utrustnings driftsförhållanden och installationsparametrar, och vi kommer att erbjuda en kostnadsfri, professionell vallösning.

3. Erbjuder ni anpassnings- och provtagningstjänster för Micro Thermoelectric Coolers för detektorer?

Vi stöder omfattande, icke-standardiserad anpassning, vilket möjliggör produktion av mikro-TEC-enheter med specifika dimensioner, effektklasser och beläggningar baserat på kundens ritningar eller prover. Vi tillhandahåller provtesttjänster före massproduktion; volymtillverkning börjar först efter att kunden bekräftat att provet uppfyller prestandaspecifikationerna, vilket säkerställer produktkompatibilitet och kvalitet under hela processen.

4. Vilka är dina policyer för produktleverans och efter försäljningsgaranti?

Genom att utnyttja våra egna storskaliga tillverkningsanläggningar säkerställer vi stabila och kontrollerbara leveransscheman. Alla produkter genomgår flera omgångar av testning för precision, stabilitet och miljömässig hållbarhet innan de lämnar fabriken, och strikt följer ISO-standarderna för kvalitetssystem. I händelse av kvalitetsproblem som inte orsakas av användaren tillhandahåller vi garantikompensation och teknisk åtgärd, tillsammans med teknisk support under hela livscykeln.

5: Vad är ledtiden för anpassning och MOQ?

För icke-standardiserade storlekar eller beläggningar tillhandahåller vi gratis teknisk utvärdering inom 2 arbetsdagar. Provtillverkning tar vanligtvis 10–15 arbetsdagar; massproduktion (MOQ = 100 st) tar 20–25 arbetsdagar efter provgodkännande. NRE (Non-Recurring Engineering) avgifter avsägs för beställningar över 500 st.
