Mikro termoelektriska kylare för LiDAR

Lasersändaren inuti Micro Thermoelectric Coolers för LiDAR genererar värme under drift, medan den omgivande temperaturen kan variera avsevärt mellan olika driftsmiljöer. Om lasertemperaturen ändras utanför dess erforderliga arbetsområde, kan det hända att den optiska anordningen inte bibehåller det önskade drifttillståndet.

En Micro-TEC kan installeras direkt på lasermodulen för att aktivt pumpa bort värme från den temperaturkänsliga komponenten. Till skillnad från en passiv kylfläns förlitar den sig inte bara på naturlig eller påtvingad värmeavledning.

För kompakta LiDAR-enheter är huvudapplikationsvärdet lokal temperaturkontroll. Kylaren kan placeras nära laserkällan utan att det krävs en kompressor, köldmediekrets eller rörliga mekaniska komponenter.

Nyckelspecifikationer

Den faktiska kylkapaciteten, strömmen, spänningen, dimensionerna och termiska prestanda beror på den valda Micro-TEC-konfigurationen och värmebelastningen för LiDAR-komponenten.

Kompakt storlek för utrymmesbegränsade LiDAR-moduler

Micro Thermoelectric Coolers för LiDAR har begränsat internt utrymme eftersom laser, detektor, optiska komponenter, elektroniska kretsar och värmeavledningsstrukturer är integrerade i en enhet.

Våra Micro-TEC kan tillverkas i mikrostorlekar ner till några millimeter. Detta gör att kylaren kan placeras nära lasern eller annan värmekänslig komponent istället för att ta plats som ett separat kylsystem.

För skräddarsydda LiDAR-enheter kan produktdimensionerna utvärderas enligt tillgängligt installationsutrymme, komponentposition, monteringsstruktur och elektriskt gränssnitt.

Mindre än 1 W strömförbrukning

Strömförbrukning är en viktig designparameter när Micro-TEC är integrerad i ett fordons LiDAR eller annat kompakt elektroniskt system.

Våra termoelektriska mikrokylare kan arbeta på mindre än 1 watt i tillämpliga konfigurationer. Det faktiska effektbehovet beror på den valda produktdesignen och den termiska belastningen som behöver kontrolleras.

För teknisk utvärdering bör kunderna tillhandahålla mål för kyltemperatur, värmebelastning, tillgänglig spänning och installationsdimensioner så att lämplig Micro-TEC-konfiguration kan väljas.

Solid State-kylning utan köldmedium

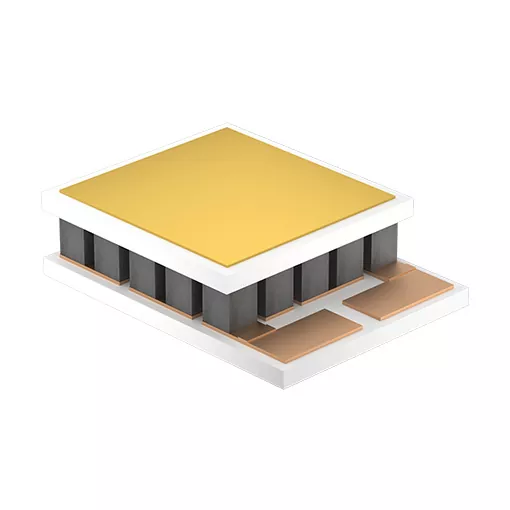

Micro Thermoelectric Coolers för LiDAR använder termoelektriska halvledarmaterial mellan keramiska substrat för att överföra värme när elektrisk ström appliceras.

Komponenten har:

● Ingen kompressor

● Inget köldmedium

● Inga mekaniska rörliga delar

● Kompakt solid-state-konstruktion

● Direkt elektrisk kontroll

Denna struktur är användbar för LiDAR-moduler där kylkomponenten måste installeras nära lasern och integreras i ett begränsat mekaniskt utrymme.

Aktiv värmepumpning för lasertemperaturkontroll

Micro-TEC används för att kontrollera temperaturen på målkomponenten istället för att bara sänka temperaturen på hela LiDAR-huset.

När elektrisk kraft används överförs värme från den kalla sidan till den varma sidan. Den kalla sidan placeras nära lasern eller annan temperaturkänslig komponent, medan den varma sidan måste anslutas till en effektiv värmeavledningsbana.

Den termiska designen måste därför beakta båda sidor av Micro-TEC:

Målkomponent → Micro-TEC kall sida → Micro-TEC varm sida → LiDAR värmeavledningsstruktur

Om den heta sidan inte kan ta bort den överförda värmen effektivt, kommer kyleffekten för hela systemet att minska.

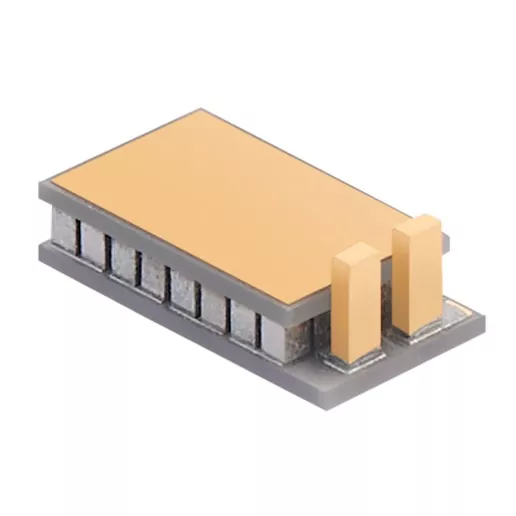

Micro-TEC med Header för LiDAR-montering

För LiDAR-designer som kräver ett definierat mekaniskt gränssnitt, kan vi tillhandahålla Micro Thermoelectric Coolers med headers.

Headerkonfigurationen kan utvärderas enligt:

● Tillgängligt installationsutrymme

● Monteringsstruktur

● Komponentposition

● Elektrisk anslutning

● Monteringskrav

För icke-standardiserade strukturer kan kunder tillhandahålla ett befintligt prov eller teknisk ritning. Vi utvärderar strukturen innan provproduktion.

Skräddarsydda mikro termoelektriska kylare

En standard Micro-TEC kanske inte matchar dimensionerna eller termiska kraven för en specifik LiDAR-modul. Vi stödjer kundanpassade produkter baserat på kundprover eller ritningar.

Anpassningsprocessen kan omfatta:

Dimensioner → Elektriska parametrar → Monteringsstruktur → Headerkonfiguration → Termiska krav

Före massproduktion tas prover fram för kundbekräftelse. Detta gör att Micro-TEC kan kontrolleras mot den faktiska LiDAR-enheten innan produktionskvantiteten släpps.

Information som krävs för Micro-TEC-val

För ett nytt LiDAR-kylningsprojekt kan kunder tillhandahålla följande information:

Om vissa parametrar ännu inte är tillgängliga kan ett befintligt Micro-TEC-prov eller LiDAR-monteringsritning användas som utgångspunkt för teknisk utvärdering.

Installation och termiskt gränssnitt

Det termiska gränssnittet mellan Micro-TEC och lasermodulen påverkar direkt värmeöverföringen.

Den kalla sidan bör hålla tillräcklig kontakt med målkomponenten, och ett lämpligt termiskt gränssnittsmaterial (TIM) kan användas när det krävs av monteringsdesignen.

Den varma sidan kräver en effektiv värmeavledningsväg. En kylfläns, hölje eller annan kylstruktur bör utformas för att ta bort värmen som överförs av Micro-TEC.

Micro-TEC måste också drivas inom dess specificerade elektriska parametrar. Den maximala IMAX-strömmen får inte överskridas, eftersom för hög ström kan skada den termoelektriska halvledarövergången.

Tillverkningsförmåga

X-Meritan tillverkar Micro Thermoelectric Coolers och kontrollerar även beredningen av uppströms termoelektriska material.

Vår produktionskapacitet omfattar:

● Beredning av termoelektriskt material

● Precisionskomponentbearbetning

● Svetsning

● Montering

● Mikroförpackning

● Anpassad Micro-TEC-produktion

Denna tillverkningsstruktur stöder projekt som kräver icke-standardiserade Micro-TEC-dimensioner, monteringsstrukturer eller elektriska konfigurationer.

För skräddarsydda LiDAR-applikationer kan produkten utvecklas från material- och komponentnivå snarare än att begränsas till en befintlig standardkylare.

Utvecklingsprocess för mikro termoelektrisk kylare

För skräddarsydda LiDAR-kylningsprojekt följer vi en provbaserad utvecklingsprocess:

Kundritning / Prov → Teknisk utvärdering → Produktdesign → Provproduktion → Provbekräftelse → Massproduktion

Provbekräftelsesteget gör att dimensioner, monteringsstruktur, elektrisk anslutning och monteringskompatibilitet kan kontrolleras före massproduktion.

Ansökningar

Micro Thermoelectric Coolers kan användas för temperaturkontroll av:

● LiDAR lasersändare

● Temperaturkänsliga optoelektroniska komponenter

● Kompakta optiska moduler

● LiDAR-enheter för fordon

● Andra elektroniska miniatyrkomponenter som kräver lokal aktiv kylning

Kvalitet och exporterfarenhet

X-Meritan har mer än 10 års erfarenhet av miniatyrhalvledarkylning och tillhandahåller Micro-TEC-produkter för internationella marknader.

Företaget har erhållit ISO- och CE-certifieringar och exporterar produkter till Europa, Nordamerika, Sydamerika, Sydostasien och andra marknader.

Vår tekniska erfarenhet omfattar optisk fiberkommunikation, industriell medicinsk utrustning, smart bilelektronik, konsumentelektronik och forskningsapplikationer.

FAQ

Vilken information behöver du för att välja en Micro-TEC för LiDAR?

Den mest användbara informationen inkluderar komponentens värmebelastning, måltemperatur, tillgänglig spänning, maximal ström, installationsmått, monteringsstruktur och värmeavledningsmetod på heta sidan. En ritning eller ett befintligt Micro-TEC-prov kan också användas för utvärdering.

Hur liten kan Micro-TEC vara?

X-Meritan kan tillverka Micro-TEC-konfigurationer ner till några millimeter, beroende på vilken struktur och prestanda som krävs. De slutliga måtten måste bekräftas enligt ansökan.

Kan du göra en Micro-TEC enligt vår LiDAR-ritning?

Ja. Vi stödjer anpassning baserat på kundritningar eller prover. Produkten provtas och bekräftas före massproduktion.

Kan du förse en Micro-TEC med en header?

Ja. Header-konfigurationer är tillgängliga för applikationer som kräver en definierad monterings- eller anslutningsstruktur. Den exakta rubrikdesignen bekräftas enligt LiDAR-enheten.

Kan Micro-TEC arbeta under 1 W?

Ja, tillämpliga konfigurationer kan fungera på mindre än 1 W. Den faktiska strömförbrukningen beror på Micro-TEC-design, driftsförhållanden och termisk belastning.

Vad är det huvudsakliga installationsproblemet?

De två viktigaste punkterna är termisk kontakt på kall sida och värmeavledning på heta sidan. Den kalla sidan behöver effektiv kontakt med målkomponenten, medan den heta sidan måste ha en tillräcklig väg för att ta bort den överförda värmen.

Kan Micro-TEC användas kontinuerligt?

Kontinuerlig drift beror på den valda Micro-TEC-konfigurationen och dess specificerade elektriska och termiska driftsförhållanden. Produkten ska användas inom de angivna spännings- och strömgränserna och den varma sidan måste kylas tillräckligt.

Vad händer om IMAX-strömmen överskrids?

Att överskrida den angivna IMAX-strömmen kan orsaka överdriven elektrisk och termisk stress och kan skada den termoelektriska halvledarövergången. Micro-TEC bör därför användas inom det specificerade elektriska området.

X-Meritan tillhandahåller Micro Thermoelectric Coolers för LiDAR med strukturer i mikrostorlek, solid-state Peltier-kylning, anpassade monteringskonfigurationer och provbaserad utveckling.

För ett nytt LiDAR-kylningsprojekt, skicka oss din ritning, prov, installationsmått, värmebelastning, måltemperatur eller befintlig Micro-TEC-specifikation. Vi kan utvärdera kraven och utveckla motsvarande Micro-TEC för provbekräftelse innan massproduktion.
