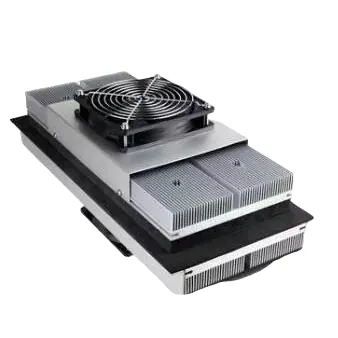

Direkt-till-luft termoelektriska kylaggregat

X-Meritan tillverkar specialiserade direkt-till-luft termoelektriska kylaggregat för att lösa termiska flaskhalsar i kompakta industriella kapslingar och känslig utrustning. Genom att integrera högpresterande Peltier-moduler, anpassade kylplattor, kylflänsar och fläktar i en enda solid-state underenhet, ger denna lösning direkt punktkylning utan organiska lim eller vätskeslingor. Den skyddar laserdioder, medicinska diagnostiska verktyg och telekomelektronik från mekaniska vibrationer, överhettning och prestandaförsämring.

Hur fungerar det?

Direkt-till-luft termoelektriska kylaggregat använder Peltier-effekten för att driva bort värme från en målmonteringsyta och föra bort den i den omgivande miljön.

Termisk väg:

Målvärmekälla → Plåt på kall sida/kylfläns → TEC-modul → Kylare på varm sida → Frånluftsfläkt → Omgivande luft

När likström tillförs, rör sig värme som absorberas vid den kalla plattan över halvledarelementen till värmeelementet. Den heta fläkten rensar kontinuerligt spillvärme till omgivande luft, medan en valfri fläkt på kall sida cirkulerar kyld luft inuti skåpet. Den totala prestandan beror på värmebelastning (Qmax), måltemperaturskillnad (ΔTmax), inström (Imax) och omgivande kylflänseffektivitet.

Nyckelfunktioner

Direkt yta-till-luft termisk överföring: Absorberar värme direkt från monteringsytor på kall sida och släpper ut den till omgivande luft via kylflänsar med forcerad konvektion.

Tillförlitlighet i fast tillstånd: Eliminerar kompressorer, köldmedieslingor och rörliga mekaniska delar (förutom fläktar) för tyst, vibrationsfri drift.

Snabb termisk respons: Möjliggör omedelbar omkoppling av värme/kylning och fintemperaturreglering genom att justera ingångslikström.

Inert miljömontering: Vakuumlödning och inert atmosfärsförpackning förhindrar intern oxidation, utgasning och termisk nedbrytning.

Kompakt och robust fotavtryck: Integreras enkelt i höljen med begränsat utrymme, utomhustelekomskåp och bärbara diagnostiska enheter.

Konstruerad på beställning: Kallplattans geometri, fläktkonfigurationer, driftspänningar och termisk kapacitet matchar specifika kapslingsdesigner.

Primära målapplikationer

Precision elektroniska kapslingar Skyddar känslig styrelektronik, strömförsörjning och automationsmoduler från termisk överbelastning i förseglade höljen.

Medicinsk diagnostisk utrustning Direkt-till-luft termoelektriska kylaggregat ger stabil, vibrationsfri termisk kontroll för kliniska analysatorer, komponenter för medicinsk bildbehandling och temperaturkänsliga reagenser.

Optiska och lasersystem Upprätthåller fasta temperaturer för högeffektlaserdioder och optiska sensorer för att eliminera våglängdsdrift och signalförvrängning.

Hårdvara för telekommunikation Säkerställer kontinuerlig kylning för fjärranslutna telekomskåp och basstationer där kompressorunderhåll är opraktiskt.

Anpassningsalternativ

1. Kylkapacitet (Qmax): Enstegs- eller flerstegs TEC-konfigurationer konstruerade för att matcha målvärmebelastningar.

2. Gränssnitt för kalla plattor: Anpassade hålmönster för montering, specifikationer för planhet på ytan och direktmonterade mått för kallblock.

3. Air-Side Dissipation: Anpassade kylflänsextruderingsprofiler, värmerörsintegration och val av hög CFM/vattentät fläkt.

4. Elektriska parametrar: Skräddarsydda driftspänningar (12V, 24V, 48V DC), maximala strömgränser (Imax) och integrerade termistorer/NTC-sensorer.

5. Miljöskydd: Valfria IP-klassade fläktar, konforma beläggningar och korrosionsskyddande ytbehandlingar för tuffa utomhusmiljöer.

Varför välja X-Meritan?

Intern tillverkningskontroll: Full kontroll från halvledartestning till slutmontering, vakuumlödning och hermetisk tätning.

Strikta kvalitetsstandarder: 100 % av enheterna genomgår rigorösa AC-resistans (Rac), värmeledningsförmåga och Seebeck-koefficienttestning.

Avancerad materialsynergi: Drivs av interna höghållfasta extruderade termoelektriska material för överlägsen termisk effektivitet och lång livslängd.

Prototyp till volymproduktion: Komplett teknisk support från initial termisk simulering och CAD-layout till volymtillverkning.

Vanliga frågor

Vad är direkt-till-luft termoelektriska kylaggregat?

Det är en solid-state termisk hanteringsenhet som använder Peltier-moduler för att dra värme direkt från en fast yta eller kall platta och släppa ut den i den omgivande luften med hjälp av en luftkyld kylfläns och fläkt.

När ska jag välja direkt-till-luft-kylning framför vätske-till-luft-kylning?

Direkt-till-luft-enheter är idealiska när värmekällan kan monteras direkt på en kall platta eller när installation av vätskeslingor, pumpar och slangar är opraktisk på grund av utrymmes-, vikt- eller underhållsbegränsningar.

Kan detta aggregat ge både kyla och värme?

Ja. Genom att vända polariteten för den applicerade likströmmen, vänder den termoelektriska modulen värmeflödets riktning, vilket möjliggör sömlös växling mellan aktiv uppvärmning och kyla.

Vilka parametrar krävs för att utvärdera en anpassad monteringsdesign?

För att bestämma den optimala konfigurationen, ange målvärmebelastningen (Qc), erforderlig temperaturskillnad (ΔT), maximal omgivningstemperatur, tillgängligt installationsutrymme/CAD-begränsningar och föredragen likspänning.
