X-meritan NTC Thermistor for Battery Pack är en mycket känslig temperaturmätningssensor av fordonskvalitet speciellt designad för litiumjonbatterimoduler, energilagringssystem (ESS) och industriell batterihanteringsarkitektur (BMS). Den här kompakta termistorn är konstruerad för att förhindra termisk rusning och optimera batteriladdningseffektiviteten, och levererar snabb, exakt temperaturåterkoppling direkt från cell- och modulytor.
NTC-termistorn för batteripaketet upptäcker temperaturförändringar genom den negativa temperaturkoefficienten för dess avkänningsmaterial. När temperaturen ökar minskar det elektriska motståndet, vilket gör att den anslutna övervakningskretsen kan identifiera förändringar i batteritemperaturen.
Olika batterihanteringssystem använder olika resistans-temperaturkurvor. X-Meritan tillhandahåller vanliga R25-värden som 10KΩ, 47KΩ och 100KΩ, tillsammans med B-värden inklusive 3435K, 3950K och 4100K. Anpassade resistans- och B-värdesspecifikationer kan levereras enligt den erforderliga R-T-kurvan.

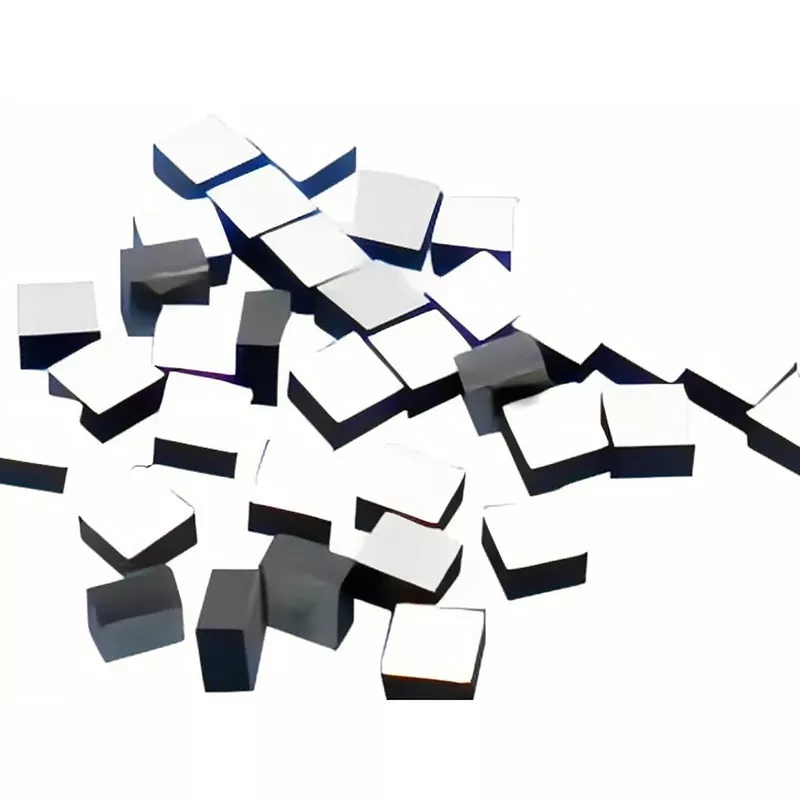

Avkänningselementet kan förpackas i konfigurationer som är lämpliga för installation på eller nära battericeller och moduler. Kompakta dimensioner hjälper till att placera temperatursensorn nära den övervakade värmekällan utan att ta upp betydande utrymme i batterienheten.
Ledningslängd, höljeskonfiguration, anslutningsarrangemang och andra mekaniska egenskaper kan anpassas för olika batteripaketstrukturer. Detta gör att sensorenheten matchar den tillgängliga installationspositionen och det elektriska gränssnittet.
Det specificerade driftstemperaturintervallet på -40°C till +125°C täcker ett brett spektrum av batteridriftsförhållanden. Den valda förpackningen och avkänningskonfigurationen bör matchas till den faktiska temperaturexponeringen för applikationen.
Isolationsresistansen mellan ledningstråden och huset är större än 100MΩ. Detta ger elektrisk isolering mellan avkänningskretsen och den omgivande mekaniska strukturen när sensorn är korrekt installerad.
|
Parameter |
Beskrivning / Värde |
|
R25 Nominellt motstånd |
Vanliga specifikationer inkluderar 10KΩ, 47KΩ, 100KΩ, etc. Anpassning tillgänglig på begäran. |
|
B-värde |
Vanliga specifikationer inkluderar 3435K, 3950K, 4100K, etc. Detta bestämmer känsligheten för resistansförändringar med temperaturen. |
|
Drifttemperaturområde |
-40 ℃ ~ +125 ℃, uppfyller de operativa miljökraven för de flesta batteripaket. |
|
Tolerans |
Flera kvaliteter tillgängliga, såsom ±1%, ±3%. |
|
Termisk tidskonstant |
I stillastående luft är det typiska värdet mindre än 10 sekunder, vilket säkerställer en snabb respons. |
|
Isolationsmotstånd |
Isolationsmotståndet mellan ledningstråden och höljet är större än 100MΩ, vilket säkerställer elektrisk säkerhet. |
Sensorinstallationsmetoden påverkar hur snabbt och exakt avkänningselementet reagerar på batteritemperaturförändringar.
För övervakning på cellnivå kan NTC-termistorn för batteripaketet placeras direkt mot cellytan för att mäta temperaturen nära den övervakade cellen. För övervakning på modulnivå kan den placeras på en representativ plats inom modulstrukturen.
1.Kontakt mellan avkänningselement och övervakad yta
2.Sensorposition i förhållande till värmealstrande celler
3. Ledningsdragning och dragavlastning
4.Elektrisk isolering
5. Tillgängligt installationsavstånd
6. Anslutningsriktning
7.Höljets mått
8. Fixerings- eller limmetod
Att välja lämplig NTC-termistor för batteripaketet kräver att dess elektriska egenskaper matchas med BMS-temperaturmätningskretsen och dess mekaniska egenskaper med batteripaketet.
Det nominella motståndet vid 25°C måste matcha det motståndsintervall som förväntas av BMS eller laddningskretsen. Vanliga värden inkluderar 10KΩ, 47KΩ och 100KΩ.
B-värdet bestämmer hur termistorns resistans ändras när temperaturen ändras. Det valda B-värdet bör motsvara den R-T-kurva som krävs av temperaturmätningsalgoritmen.
Toleransen påverkar skillnaden mellan de faktiska termistoregenskaperna och den nominella R-T-kurvan. Snävare toleranser kan övervägas när applikationen kräver mer konsekvent temperaturmätning mellan sensorer.
Givarens nominella temperaturområde bör täcka den lägsta och högsta temperaturen som förväntas vid dess installationsposition.
Den termiska tidskonstanten anger hur snabbt sensorn reagerar på en förändring i omgivningstemperaturen. Tillämpningar som involverar snabba termiska förändringar bör beakta sensormassa, monteringsmetod, kontaktförhållanden och luftflöde vid utvärdering av svarstid.
Ledningslängd, höljesstorlek, kontakttyp och monteringsmetod bör specificeras i enlighet med tillgängligt batteripaket och BMS-ledningsstruktur.
X-Meritan kan konfigurera NTC-termistorn för batteripaketet enligt de elektriska och mekaniska kraven för batterisystemet.
Tillgängliga anpassningsområden inkluderar: R25-motstånd, B-värde, motståndstolerans, B-värdestolerans, ledningstrådslängd, trådspecifikation, höljesstruktur, sensordimensioner, kontaktkonfiguration, monteringsmetod och förpackningskrav.
För anpassad utveckling kan batteritillverkaren tillhandahålla det erforderliga temperaturintervallet, BMS-ingångsspecifikation, R-T-kurva, installationsplats, tillgängligt utrymme, kabelkrav och kontaktkonfiguration.
X-Meritan tillhandahåller TEC-moduler, temperaturregulatorer, termistorer och relaterade termiska komponenter, vilket hjälper kunder att välja kompatibla produkter för olika temperaturkontrollkrav.
Vi stödjer anpassning av elektriska parametrar, dimensioner, förpackningsstrukturer och anslutningsmetoder för att matcha olika utrustningsdesigner och installationsförhållanden.
Genom kontrollerad tillverkning och prestandatester bibehåller X-Meritan konsistens i nyckelparametrar som elektrisk prestanda, termisk respons och avkänningsnoggrannhet.
Vårt ingenjörsteam hjälper till med komponentval, parametermatchning och systemintegration för att minska utvecklingssvårigheter under produktdesign.
X-Meritan stödjer provtester, skräddarsydd utveckling och volymproduktion för att möta olika projektstadier och leveranskrav.
Den mäter batteritemperaturen genom att omvandla temperaturförändringar till motståndsförändringar. BMS eller laddningskrets läser av detta motstånd och omvandlar det till ett temperaturvärde.
R25-värdet bör matcha resistansingångsområdet och temperaturomvandlingskurvan för BMS eller laddare. Vanliga specifikationer inkluderar 10KΩ, 47KΩ och 100KΩ.
B-värdet beskriver förhållandet mellan termistorns resistans och temperatur. Det är en viktig parameter för att omvandla uppmätt motstånd till temperatur.
Ja. X-Meritan kan anpassa motstånd, B-värde, tolerans, ledningslängd, hölje, kontakt och andra mekaniska konfigurationer enligt batteridesignen.
Ja. Flera termistorer kan placeras vid olika celler eller moduler när batteriarkitekturen kräver temperaturövervakning på flera platser. Antalet och placeringen bör bestämmas av BMS och termisk design.
Det specificerade driftstemperaturområdet är -40°C till +125°C. Den faktiska tillåtna temperaturen bör också utvärderas enligt det valda paketet och installationskonfigurationen.
