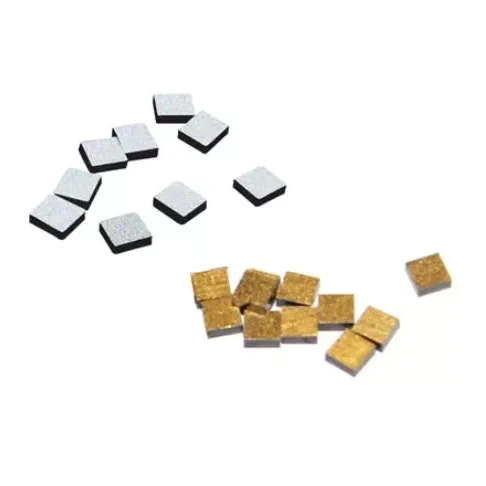

Filmförpackad NTC

X-Meritan utvecklar kompakta temperaturavkännande komponenter för elektronik som kräver snabb respons, stabil termisk detektering och miljömotstånd. Flerskiktsstrukturen använder övergångsmetalloxider som mangan och nickel, med det känsliga skiktet tillverkat genom magnetronförstoftning.

Den filmförpackade NTC ger ett typiskt termiskt svar inom 3 sekunder, fungerar från -40°C till +125°C och har ett B-värde på 3950 K. Dess kemiskt inerta yttre film ger motståndskraft mot syror, alkalier och organiska lösningsmedel, vilket gör den lämplig för industriella, medicinska, konsumentelektronik- och fordonstillämpningar.

Nyckelspecifikationer

Prestanda

Snabb termisk respons

Den låga värmekapaciteten på cirka 1 J/K minskar termisk eftersläpning och möjliggör typisk temperaturstabilisering inom 3 sekunder. Detta är användbart för batteriövervakning, medicinska instrument och kraftelektronik där snabba temperaturförändringar måste upptäckas.

Brett temperaturområde

Driftintervallet från -40°C till +125°C stöder applikationer som utsätts för kallstartsförhållanden, förhöjda omgivningstemperaturer och upprepade termiska förändringar.

Kemisk beständighet

Den inerta yttre filmen skyddar avkänningsstrukturen mot syror, alkalier och organiska lösningsmedel. För kontinuerlig exponering för högkoncentrerade frätande ångor rekommenderas applikationsspecifik validering.

Noggrannhet och motstånd

Temperaturnoggrannhet

Den tillgängliga produktinformationen definierar inte en universell noggrannhetsspecifikation som ±1°C eller ±0,5°C. Faktisk systemnoggrannhet beror på motståndstolerans, B-värdestolerans, kretsdesign, ADC-upplösning, installation och kalibrering.

För projekt som kräver ±1°C eller ±0,5°C, bör målnoggrannheten anges under RFQ så att X-Meritan kan utvärdera lämplig konfiguration.

Motståndsalternativ

Motståndsvärdet bör väljas i enlighet med mätkretsen och måltemperaturområdet. Vanliga NTC-konfigurationer inkluderar 10kΩ, 47kΩ och 100kΩ, medan de exakta tillgängliga värdena och toleranserna bör bekräftas för den valda X-Meritan-modellen.

Värdena ovan är urvalsexempel snarare än universella specifikationer. Slutliga parametrar bör bekräftas med tillämpligt datablad.

Sensorjämförelse

Teknikjämförelse

För kompakta elektroniska system inom det specificerade temperaturområdet erbjuder tunnfilmsstrukturen en praktisk kombination av snabb respons, liten storlek och enkel kretsintegrering.

Användningsområden

Industriell utrustning

Filmförpackad NTC kan övervaka temperaturen i motorer, transformatorer och strömförsörjningsutrustning. Dess breda driftsområde och snabba svar stödjer termisk övervakning i realtid.

Medicinsk utrustning

Digitala termometrar och diagnostisk utrustning kan dra nytta av den låga värmekapaciteten och snabba termiska responsen. För medicinska tillämpningar med strikta noggrannhetskrav bör hela mätsystemet valideras.

Konsumentelektronik

Den smala strukturen är lämplig för smartphones, bärbara enheter, batterihanteringssystem och andra högdensitetsenheter där installationsutrymmet är begränsat.

Bilelektronik

Sensorn kan användas för övervakning av motorrum och batteripaket. Mn/Ni/Co-oxidstrukturen är designad för applikationer som involverar temperaturvariationer och termisk stress.

Anteckningar om integration

Självuppvärmning

Driftströmmen bör hållas inom de angivna gränserna. Överdriven ström kan orsaka självuppvärmning och införa temperaturmätningsfel.

Mekanisk hantering

Undvik skarp böjning, överdrivet tryck eller dragpåkänning på filmkroppen under installationen. Det tunna funktionslagret kräver kontrollerad hantering.

Lödning

Använd en lämplig industristandard lödprofil för att minska termisk chock till flerskiktsstrukturen. Produktionslödningsförhållandena bör valideras före masstillverkning.

RFQ-krav

För OEM- och bulkanskaffning bör köpare tillhandahålla erforderligt motståndsvärde, motståndstolerans, B-värde, driftstemperatur, målnoggrannhet, svarstid, dimensioner, anslutningsmetod, applikationsmiljö och uppskattad kvantitet.

Till exempel kan en RFQ specificera: 10kΩ eller 100kΩ nominellt motstånd, ±1% tolerans, -40°C till +125°C drift och ±0,5°C systemnoggrannhet. X-Meritan kan sedan utvärdera lämplig konfiguration enligt den faktiska applikationen.

X-Meritan stöder temperaturavkänningskrav för elektroniktillverkare och OEM-projekt, inklusive applikationsspecifikt motstånd, tolerans, dimensioner och prestandakrav.

Vanliga frågor

Vilka motståndsvärden finns tillgängliga?

Vanliga NTC-resistansalternativ inkluderar 10kΩ, 47kΩ och 100kΩ. Det tillgängliga motståndsvärdet, toleransen och B-värdet bör bekräftas enligt den valda X-Meritan-modellen och applikationskraven.

Kan NTC uppnå ±1°C eller ±0,5°C noggrannhet?

Den slutliga temperaturnoggrannheten beror på motståndstolerans, B-värdestolerans, kretsdesign, ADC-upplösning, installation och kalibrering. För applikationer som kräver ±1°C eller ±0,5°C systemnoggrannhet, kan X-Meritan utvärdera lämplig konfiguration baserat på kundens krav.

Vad är driftstemperaturområdet?

Det specificerade driftstemperaturintervallet är -40°C till +125°C, vilket gör sensorn lämplig för många industri-, bil-, batteri-, medicin- och konsumentelektroniktillämpningar.

Hur snabbt reagerar sensorn på temperaturförändringar?

Den typiska termiska svarstiden är ≤3 sekunder. Faktiskt svar kan variera beroende på installationsmetod, termisk kontakt, luftflöde och omgivande miljö.

Kan X-Meritan tillhandahålla anpassade NTC-konfigurationer?

Ja. För OEM- och bulkprojekt kan kunder specificera resistansvärde, tolerans, B-värde, temperaturområde, noggrannhetsmål, dimensioner, anslutningsmetod och andra applikationskrav för konfigurationsutvärdering.
