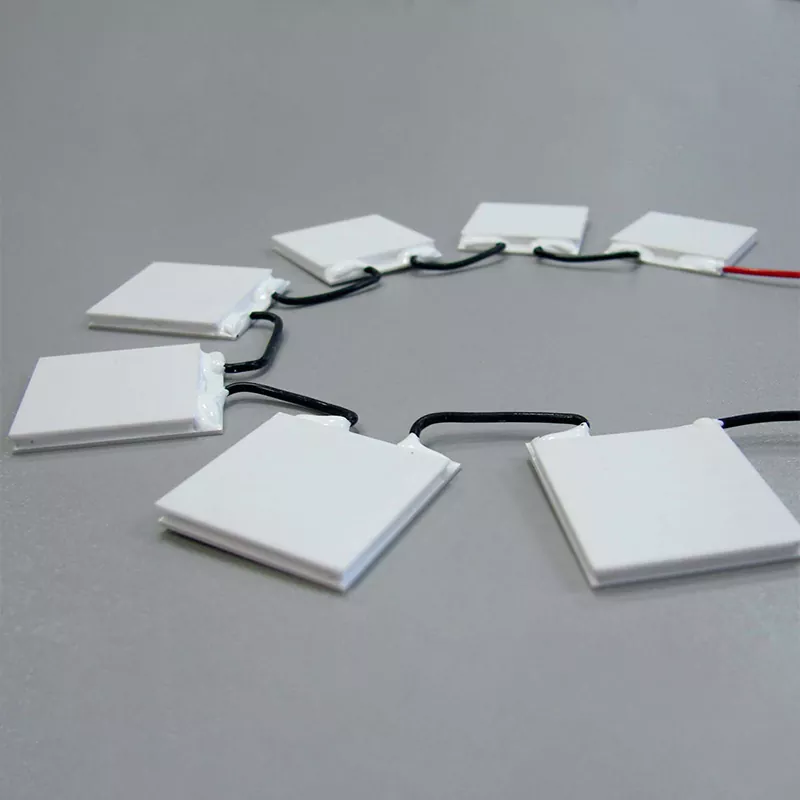

TE-kylare med hög kylkapacitet för industri

X-Meritan levererar termoelektriska kylare (TEC) designade för kontinuerlig värmepumpning i industriell utrustning. Dessa moduler fungerar på Peltier-effekten och innehåller inga kompressorer, köldmedier eller rörliga delar. De används där tillgången till underhåll är begränsad, vibrationer inte är acceptabelt eller exakt temperaturkontroll krävs.

Serien med hög kapacitet riktar sig till system med betydande värmebelastningar. Typiska exempel inkluderar laserdiodmatriser, halvledarprocessutrustning och analytiska instrument som genererar konstant termisk uteffekt.

Vi tillverkar TE-kylare med hög kylkapacitet för industriella applikationer i vår egen anläggning. Detta inkluderar beredning av termoelektriskt material, götbearbetning, pelletskärning, modulmontering och slutlig testning. Kontroll över dessa steg gör att vi kan justera materialsammansättning, pelletsgeometri och lödval för att matcha specifika driftsförhållanden.

Tekniska specifikationer

Standardmoduler täcker en rad kylkapaciteter. Tabellen nedan listar vanliga parametrar. Anpassade konfigurationer finns tillgängliga för olika spänningar, dimensioner och temperaturkrav på varma sidor.

Specifikationerna verifieras på batchbasis med hjälp av en termisk teststation. En testrapport kan tillhandahållas med varje försändelse på begäran.

Viktig anmärkning om Qmax: Qmax mäts med noll temperaturskillnad mellan den varma och kalla sidan. I verklig drift är den kalla sidan alltid kallare än den varma sidan, så den faktiska värmepumpningskapaciteten är lägre. Till exempel kan en modul med 200 W Qmax bara ta bort 80 W när ΔT är 30 K. Valet måste baseras på den faktiska driftpunkten, inte enbart Qmax-talet.

Struktur och verksamhetsprincip

En TE-kylare med hög kylkapacitet för industriella applikationer är en solid-state värmepump. Likström flyttar värme från den kalla sidan till den varma sidan. Den varma sidan måste anslutas till en kylfläns eller kall platta för att avvisa den pumpade värmen plus den elektriska ineffekten. Om den varma sidan inte kyls effektivt strömmar värme tillbaka till den kalla sidan och nettokylkapaciteten sjunker.

1. Keramiska substrat

De yttre plattorna är gjorda av aluminiumoxid eller aluminiumnitrid. De ger elektrisk isolering samtidigt som de leder värme. Ytans planhet kontrolleras för att säkerställa god termisk kontakt med värmekällan och kylflänsen. Ett termiskt gränssnittsmaterial (TIM) rekommenderas mellan den keramiska ytan och monteringsytan.

2. Halvledarpellets och elektroder

N-typ och P-typ vismuttelluridpellets är anslutna i serie med kopparelektrodspår. Antalet och storleken på pellets bestämmer modulens spänning, ström och kylkapacitet. Vi använder flerskiktsplätering på kopparspåren för att förhindra oxidation under långvarig drift.

3. Värmeavvisning av heta sidan

Den varma sidans temperatur är den enskilt viktigaste faktorn som påverkar TEC-prestandan. Varje 10°C ökning av varmsidans temperatur minskar typiskt kylkapaciteten med 5–10 % och sänker den maximalt uppnåbara ΔT. För moduler med hög kapacitet rekommenderas forcerad luftkylning, vätskekylning eller värmerörsenheter. Passiva kylflänsar räcker sällan över 100 W total värmeavvisning.

4. Omkretstätning

En fuktbeständig epoxitätning omger den interna halvledaruppsättningen. Denna tätning ger inte hermetisk tätning, men den skyddar pellets och elektroder från kondens och luftburna föroreningar i normala industriella miljöer. För hög luftfuktighet, spolning eller utomhusförhållanden krävs ytterligare inkapsling.

Tillverkning och kvalitetskontroll

X-Meritan producerar TEC-moduler i egen regi. Tillverkningssekvensen är:

Förberedelse av göt för termoelektriskt material

Extrudering och tärning av halvledarpellets

Automatiserad pelletsplacering och lödning

Keramisk substratmetallisering

Slutmontering och elprovning

Varje produktionssats testas för intern resistans, kylkapacitet och visuella defekter. Testregister upprätthålls för spårbarhet. 建议插入工厂实拍照片或产线流程图片

Testmetoder

Faktiska teststandarder och acceptanskriterier avtalas med kunden före volymproduktion. Kontakta oss för att diskutera dina specifika krav.

Certifieringar och efterlevnad

Följande certifieringar och efterlevnadsförklaringar uppdateras för närvarande.

● ISO 9001:2015 – Kvalitetsledningssystem

● ISO 14001 – Miljöledningssystem

● Överensstämmelse med RoHS

● Överensstämmelse med REACH

● CE-märkning (om tillämpligt)

● UL-certifiering (om tillämpligt)

Vi tillhandahåller kopior av giltiga certifikat på begäran. Kontakta oss för att bekräfta aktuell status.

Anpassningsalternativ

Standardmoduler täcker många industriella kyluppgifter. För stora volymer eller specialiserade projekt erbjuder vi specialdesign inom följande områden:

● Anpassad fotavtryck och höjd

● Högre temperatur lod och substrat för Th > 150°C

● Flerstegs TEC-moduler för djupare temperaturskillnader

● Förmonterade kylflänsar eller kylplattor

● Integrerade temperatursensorer (NTC eller RTD)

● Speciella ledningstrådskonfigurationer eller kontakter

Ett typiskt anpassat projekt följer denna process:

1. Kunden tillhandahåller termisk belastning, temperatur på kalla sidan, omgivningsförhållanden och utrymmesbegränsningar.

2. Våra tekniker simulerar den nödvändiga modulen och tillhandahåller en rekommenderad konfiguration.

3. Vi tar fram prover för kundvalidering.

4. Efter godkännande fortsätter vi till massproduktion.

Varför ingenjörer väljer X-Meritan TEC-moduler

Istället för att lista generiska fördelar, här är de specifika funktionerna som skiljer våra moduler åt:

Intern bearbetning av termoelektriska material

Vi kontrollerar processen från rå göt till färdig enhet. Detta inkluderar materialsammansättning, pelletstorlek och dopningsnivåer. De flesta TEC-leverantörer köper färdigtillverkade pellets eller wafers och monterar endast moduler. Eftersom vi hanterar själva materialet kan vi justera ZT-värdet och optimera för specifika temperaturområden.

Prestandatestning på batchnivå

Varje produktionssats testas för Qmax, ΔTmax och intern resistans. Testrapporter är tillgängliga för kunder. Detta gör att du kan verifiera att modulerna uppfyller dina specifikationer innan du integrerar dem i ditt system.

Anpassad ingenjörskonst utan minsta beställningsavgift

Många leverantörer kräver stora minimiorder för anpassade dimensioner eller parametrar. Vi har flexibel produktionsplanering, så anpassade projekt med måttliga volymer är genomförbara. Kontakta oss med ditt krav även om den förväntade årliga kvantiteten bara är några hundra stycken.

Direkt kommunikation med tillverkningsteamet

När du kontaktar X-Meritan pratar du med ingenjörer som har tillgång till produktionsdata och testresultat. Detta minskar fram och tillbaka typiska för handelsföretag och förkortar provutvärderingscykeln.

Typiska applikationer

TEC-moduler med hög kylkapacitet används i miljöer där aktiv vätskekylning inte är praktisk eller där exakt temperaturkontroll krävs.

Industriell elektronik och telekommunikation

Kylning för laserdioder och fotodetektorer i fiberoptiska system

Termisk hantering för utomhustelekomskåp

Temperaturstabilisering för effektförstärkare och RF-moduler

Halvledare och laserutrustning

Kylning av waferchuckar och processkammare

Termisk kontroll för lasermärkning och skärhuvuden

Temperaturstabilisering för optiska bänkar

Medicinska och analytiska instrument

PCR termiska cykler och provblockkylning

Temperaturkontroll för reagensförvaringsfack

Kylning av CCD- och CMOS-bildsensorer

Transport och specialutrustning

Kylning för LiDAR-sensorer i autonoma fordon

Sätesventilationssystem

Bärbara kylcontainrar

TEC urvalsguide

För att specificera en TEC med hög kapacitet, förbered följande information innan du kontaktar oss:

Erforderlig kylbelastning (i watt) på den kalla sidan. Detta är värmen som genereras av den komponent du behöver kyla.

Måltemperatur och tolerans vid kall sida. Till exempel 25°C ± 0,5°C.

Högsta temperatur på varma sidan du kan acceptera, baserat på din kylfläns och omgivningsförhållanden.

Omgivningstemperaturintervallet som systemet kommer att fungera inom.

Tillgänglig kylflänstyp och termiskt motstånd. Forcerad luft, vätskekylning eller värmerör.

Likspänning tillgänglig och maximalt strömdrag tillåtet.

Installationsutrymmesbegränsningar: längd, bredd, höjd och monteringshålmönster.

Termiska cyklingskrav: hur många cykler per dag, temperatursvängning och förväntad livslängd.

Miljöförhållanden: fukt, damm, kemikalieexponering eller utomhusbruk.

När du har tillhandahållit dessa uppgifter kan vi rekommendera en specifik modul eller designa en anpassad lösning. Vi kommer också att tillhandahålla prestandakurvor som visar kylkapacitet kontra temperaturskillnad för den rekommenderade driftsströmmen.

Vanliga frågor

F: Hur väljer jag rätt TEC för min ansökan?

S: Du måste känna till värmebelastningen som ska tas bort (i watt), den högsta tillåtna temperaturen för det kylda objektet, omgivningstemperaturen och den tillgängliga kylflänsens prestanda på den varma sidan. Ange dessa värden till våra ingenjörer, så kommer vi att rekommendera en modul och driftsström.

F: Vad är skillnaden mellan Qmax och faktisk kylkapacitet?

S: Qmax är den maximala värmepumpningskapaciteten när temperaturskillnaden mellan varma och kalla sidor är noll. I verklig drift finns det alltid en temperaturskillnad. Den faktiska kylkapaciteten minskar när ΔT ökar. Våra datablad innehåller prestandakurvor för olika driftströmmar.

F: Kan en TEC misslyckas om den heta sidan blir för varm?

A: Ja. Den maximala varmsidans temperatur anges för varje modul. Att överskrida denna temperatur kan försämra lödfogarna och minska modulens livslängd. Konstruera alltid kylflänsen på heta sidan så att Th håller sig inom den nominella gränsen under värsta tänkbara omgivningsförhållanden.

F: Hur länge håller TEC-moduler?

S: TEC-moduler har inga rörliga delar, så mekaniskt slitage är inte en faktor. Emellertid orsakar termisk cykling stress vid lödfogar och kan så småningom leda till ökat inre motstånd. Utvalda konstruktioner med hög kapacitet har utvärderats genom termiska cykeltester. Den faktiska livslängden beror på temperaturområde, ström, ramphastighet, monteringsspänning och driftsfuktighet. Testdata kan tillhandahållas för kvalificerade projekt.

F: Tillhandahåller du testdata eller tillförlitlighetsrapporter?

A: Ja. För varje produktionsbatch kan vi tillhandahålla en sammanfattning av testade parametrar. För större beställningar kan vi utföra ytterligare tillförlitlighetstester såsom termisk cykling, högtemperaturlagring och fuktexponering enligt överenskomna protokoll.

F: Är epoxitätningen vattentät?

S: Nej. Den vanliga epoxitätningen är fuktbeständig men inte hermetisk. För applikationer med hög luftfuktighet, kondens eller direkt vattenkontakt krävs ytterligare inkapsling eller ett anpassat hölje.

Kontakt och teknisk support

För att begära en rekommendation eller ett prov, vänligen ange följande information:

● Värmebelastning som ska tas bort (W)

● Erforderlig temperatur på kall sida eller temperaturskillnad

● Omgivningstemperaturintervall

● Tillgängligt utrymme för TEC och kylfläns

● Strömförsörjningsspänning tillgänglig

● Förväntad årlig kvantitet

Vårt ingenjörsteam svarar inom en arbetsdag. Vi tillhandahåller prover för utvärdering innan volymbeställningar.
