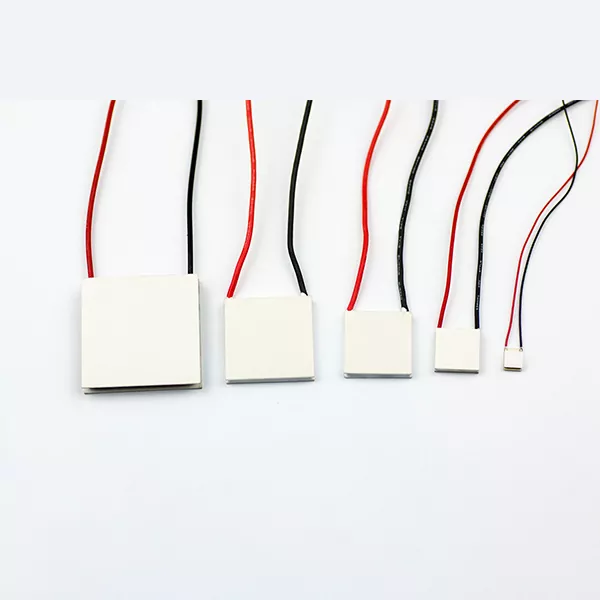

Allmänna TE-kylare med seriell eller parallell anslutning för speciella applikationer

För applikationer inom fiberoptisk kommunikation, medicinsk utrustning, fordonselektronik, laboratorieinstrument och andra precisionssystem kan valet av TEC-konfiguration direkt påverka kylningsprestanda och övergripande systemeffektivitet. X-Meritan stödjer serier, parallella och blandade serieparallella konfigurationer, samt skräddarsydda lösningar utvecklade kring kundritningar, prover och applikationsförhållanden.

Flexibel konfiguration för komplex värmehantering

Ett termoelektriskt kylsystem har inte alltid en enmodulslösning. När den erforderliga kylkapaciteten ökar eller det tillgängliga strömförsörjnings- och installationsutrymmet blir mer krävande kan flera TE-kylare behöva arbeta tillsammans.

Sättet som dessa kylare är arrangerade blir en viktig del av systemdesignen.

X-Meritan General TE-kylare med seriell eller parallell anslutning för speciella applikationer kan konfigureras i serie eller parallellt, vilket gör att ingenjörer kan välja ett lämpligt arrangemang enligt erforderlig värmeöverföringsprestanda, flödesförhållanden, tryckfall och systemkapacitet. För applikationer med mer komplicerade krav kan en blandad konfiguration också övervägas.

Istället för att behandla TEC-modulen som en isolerad komponent, tittar X-Meritan på hur kylaren fungerar inom det kompletta värmehanteringssystemet.

Serie eller parallell: Vilken konfiguration är mer lämplig?

Skillnaden mellan serie och parallell konfiguration är främst relaterad till hur kylsystemet hanterar flödet och fördelar den termiska belastningen.

Seriekonfiguration

Vid seriearrangemang passerar kylmediet genom TE-kylarna en efter en. Detta skapar en relativt koncentrerad flödesväg och kan ge en högre flödeshastighet genom kylkanalerna.

Denna konfiguration kan vara användbar när applikationen har ett kontrollerat flöde och kräver effektiv värmeöverföring i ett kompakt system. Den kontinuerliga flödesvägen gör också flödesfördelningen relativt okomplicerad.

Avvägningen är tryckfall. När fler kylare kopplas in i följd ökar det totala flödesmotståndet. För system som kräver hög flödeshastighet kan detta resultera i högre pumpbehov och högre energiförbrukning.

Parallell konfiguration

I ett parallellt arrangemang delas flödet mellan flera TE-kylare istället för att passera genom varje kylare sekventiellt.

Detta minskar flödesvägen för varje gren och kan hjälpa till att sänka det totala tryckfallet. Det gör parallell konfiguration särskilt användbar när systemet kräver ett större flöde eller när reducering av pumpenergi är en viktig faktor.

Den största utmaningen är flödesfördelning. Om grenarna inte är korrekt utformade kan olika kylare få olika flödeshastigheter, vilket kan påverka konsistensen i termisk prestanda.

Av denna anledning bör valet mellan serie och parallell inte baseras på enbart kylkapacitet. De hydrauliska förhållandena och komplett systemdesign måste också beaktas.

Jämförelse mellan serier och parallella TE-kylare

Ansökningar

I fiberoptisk kommunikationsutrustning kan våra allmänna TE-kylare med seriell eller parallell anslutning för speciella applikationer användas där temperaturstabilitet är viktigt för optiska komponenter och laserrelaterade enheter. I dessa system är kompakta dimensioner och exakt termisk kontroll ofta viktigare än konventionell kylkapacitet.

För medicinsk och industriell utrustning kan TEC-kylning tillhandahålla lokal temperaturkontroll för temperaturkänsliga komponenter och precisionsinstrument. Möjligheten att anpassa konfigurationen är särskilt användbar när det tillgängliga installationsutrymmet är begränsat.

Samma princip gäller för fordonselektronik och LiDAR-relaterad utrustning, där elektroniska och optiska komponenter kan behöva stabila driftstemperaturer i ett kompakt system. För laboratorie- och forskningsutrustning erbjuder TEC-tekniken ett annat praktiskt tillvägagångssätt för kontrollerad och lokaliserad temperaturhantering.

Skräddarsydda serie-parallella TEC-lösningar

Vissa värmeledningssystem kan inte hanteras korrekt med en standard TEC-modul.

X-Meritan kan arbeta utifrån kundritningar, prover eller applikationsspecifikationer för att utvärdera den nödvändiga TE-kylarkonfigurationen. Beroende på projektet kan lösningen använda ett seriearrangemang, ett parallellt arrangemang eller en kombination av båda.

Under utvecklingsstadiet kan faktorer som kylkapacitet, driftförhållanden, moduldimensioner, flödeskrav och installationsbegränsningar beaktas tillsammans. Efter att konfigurationen har bekräftats kan prover tas fram för kundutvärdering innan övergång till volymproduktion.

Detta tillvägagångssätt är särskilt lämpligt för OEM-projekt och utrustningstillverkare som utvecklar specialiserade värmeledningssystem.

Vanliga frågor

Vad är skillnaden mellan en serie och parallell TE-kylkonfiguration?

En seriekonfiguration skickar kylmediet genom flera TE-kylare sekventiellt, medan en parallell konfiguration delar upp flödet mellan olika kylare. Seriearrangemang kan ge en mer koncentrerad flödesväg men kan ge högre tryckfall. Parallella arrangemang minskar i allmänhet flödesmotståndet men kräver korrekt flödesbalansering.

När ska jag använda en blandad serie-parallell konfiguration?

En blandad konfiguration kan övervägas när systemet behöver balansera värmeöverföringsprestanda, flödeshastighet och tryckfall. Genom att kombinera parallella och seriella sektioner kan det övergripande kylsystemet anpassas mer exakt till komplexa driftsförhållanden.

Kan X-Meritan anpassa TE Coolers enligt ritningar eller prover?

Ja. X-Meritan kan utveckla TE-kylkonfigurationer baserat på kundritningar, prover och applikationskrav, inklusive projekt som kräver specifika dimensioner eller serieparallella arrangemang.

Vilken information behövs för val av TEC-konfiguration?

Kylbehov, driftstemperatur, erforderlig temperaturskillnad, spänning, ström, flödesförhållanden, installationsutrymme och värmeavledningsförhållanden är användbara utgångspunkter. Mer detaljerad applikationsinformation gör att X-Meritan kan utvärdera konfigurationen mer exakt.

Är dessa TE-kylare lämpliga för optisk kommunikationsutrustning?

Ja. Termoelektrisk kylning är lämplig för tillämpningar som kräver lokal och stabil temperaturkontroll av optiska och elektroniska komponenter. X-Meritans lösningar kan anpassas till specifika utrymmes- och termiska krav.
